《科學儀器評論》中的最新文章《FluoTime 300光譜儀的升級選件FluoMic》重點介紹了：結合FluoMic附加組件的FluoTime 300熒光穩瞬態光譜儀作為一種強大工具是如何用于光物理研究和應用，在各種樣品上產生光譜以及獲得時間和空間信息。該組合系統的穩態和時間分辨測量能力已經被證明具有廣泛的應用范圍和前景。

對于光譜學家和顯微學專家而言，材料發光壽命數據的研究是一種非常強大的分析工具，因為它可以洞察分子、復合物、納米顆?；虬雽?dǎo)體的激發態動力學。熒光或磷光壽命是發光物質的固有特征。它表征了物質在返回基態之前保持電子激發態的時間。每種發射物質都有其特征的發光壽命，該壽命可能受其環境影響。通過結合樣品發光信號的光譜和時間信息通?？梢院芎玫亓私鈽悠分邪l(fā)生的動態過程。甚至可以通過引入空間信息更深入了解該過程。從樣品的多個確定點獲取穩態和時間分辨的光譜數據以及幫助推斷結構與光物理的關系。

FluoTime300：PL研究的高端光譜儀

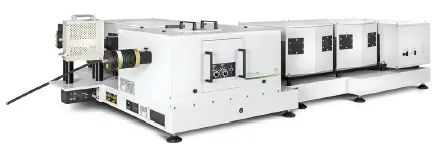

FluoTime 300是一款模塊化的高性能光致發光（PL）光譜儀，用于全自動穩態和時間分辨測量（圖1）。得益于其靈活的設計和多樣化的附件種類，該光譜儀可以簡單且經濟高效地方式適應特定的樣品和測量要求。由于FluoTime 300支持時間相關單光子計數（TCSPC）或多通道測量（MCS）技術進行數據采集，使其可測量的發光衰變壽命范圍從幾ps到幾秒鐘不等。多種單光子檢測器可供選擇，且具有多種簡便可更換的光源可選（包括皮秒脈沖和連續激光器，脈沖LED和氙氣燈），可提供從紫外到近紅外的寬光譜范圍。該光譜儀可以在激發和發射路徑上都配備雙單色儀。正因為具有其極高的雜散光抑制能力（使用標準水拉曼測試，信噪比為29000：1（rms）），F(xiàn)luoTime 300還可以用于研究具有極強散射的樣品，具有極高的靈敏度和時間分辨率。可以通過光譜儀的圖形用戶界面對發射端雙單色儀進行加法和減法模式切換控制。加法模式非常適合需要高光譜分辨率的應用，可以達到高達0.15 nm的光譜分辨率。在減法模式下，時間分辨率可以顯著提高，從而可以測量非常短的發光壽命。選擇適當?shù)募ぐl(fā)光源，TCSPC電子設備和檢測器，可以實現低于60 ps的儀器響應函數（IRF）。所有儀器操作均可使用EasyTau2系統軟件進行控制。該軟件的應用程序向?qū)Э芍笇?dǎo)用戶完成典型測量任務所需的優化步驟，熟悉此技術的專家都可以使用具有完整儀器控制的定制測量模式。在使用集成腳本語言進行腳本數據采集時，能輕松地執行更復雜的應用任務，例如在不同溫度下，在時間分辨的衰減和穩態光譜之間進行夜間交替測量或常規過程的自動化測量。

EasyTau2軟件集成分析和擬合模塊來分析所有時間分辨的測量數據，該模塊具有全局衰減分析和迭代重卷積（最多四階）分析對測量數據進行擬合，實現最小非線性誤差。此功能使FluoTime 300成為研究材料科學中多種類型的光致發光樣品理想分析平臺。

FluoMic附件

圖2. FluoMic附加組件包括一個專用的樣品安裝單元（A），一系列預對準的光纖（B）和光纖耦合器（C）和光纖輸出耦合器（D）單元，這兩個耦合器可以連接到各種顯微鏡（此處顯示的是Olympus BX43）

一般在許多情況下，材料表征（例如半導體或太陽能電池）需要以空間分辨率在各個點測量其光物理性質。但是，通常不需要在較大的樣品區域上進行掃描，只需在多個位置進行單點測量就足夠。比如，FluoMic附件（圖2）能提供一種快速、簡便和可靠的方法將FluoTime 300光譜儀的功能帶到具有微米級大小且可定位觀察體積的樣品上。在光譜儀一側，F(xiàn)luoMic的安裝僅需將專用安裝單元插入樣品室即可，因為預先對準了光纖，F(xiàn)luoTime 300的脈沖光源和CW光源均可用于激發位于外部設備中的樣品。此外，F(xiàn)luoMic還具有特殊的顯微鏡光纖耦合器單元，可以連接到各種顯微鏡，例如Olympus BX43。

應用舉例

A. 熒光標準品的穩態光譜

在此模式下，使用來自Starna Scientific（英國）的SFG和SFO聚合物參考塊測量激發和發射光譜。使用配備了FluoMic附加組件、氙燈作為激發源、20倍物鏡和50/50分束器的FluoTime 300記錄穩態發射光譜和激發光譜，為了進行對比，在相同的條件下使用帶傳統樣品架的FluoTime 300進行光譜數據的測量。

所有記錄的光譜如圖3所示，綠色顯示為SFG的數據，橙色為SFO的數據。線圖表示使用FluoMic附件獲得的激發和發射光譜（分別為實線和虛線）。實心圓和空心圓分別表示使用常規樣品架獲得的激發和發射光譜數據。兩組光譜相同且與Starna報告的曲線一致。

圖.3.熒光聚合物參考嵌段SFG（綠色）和SFO（橙色）的激發和發射光譜。 使用FluoMic附件獲得的光譜顯示為線（實線：激發；虛線：發射），使用常規樣品架獲得的光譜為圓圈（實心圓：激發；空心圓：發射）

B. 太陽能電池的時間分辨PL

圖. 4.從點1（a）和2（b）獲得的光致發光衰減。 紅色曲線是使用20倍物鏡獲得，黑色曲線是40倍物鏡獲得。

運用FluoMic附加組件的FluoTime 300非常適合研究半導體或太陽能電池的光物理特性。在此示例中，測量了基于銅銦鍺硒（CIGS）太陽能電池的穩態和時間分辨光譜。電池以Mo背觸點開始堆疊，在1.5 μm厚的CIGS層，50 nm CdSe緩沖層和150 nm iZnO層，最后以300 nm厚的ITO觸點覆蓋。同時頂部觸點上方層疊有銀網格，實驗記錄了兩個點的穩態發射光譜和PL衰減：一個靠近銀柵格線，另一個大致位于兩線的中間位置，分別從該樣本中記錄了穩態和時間分辨數據，它們均以560 nm皮秒脈沖激光模塊（VisUV-560）用作激發源。

FluoMic附加組件配有10/90分束器（激發/探測）和20倍或40倍物鏡。變化光斑尺寸對于檢查PL是否與激發光功率密度相關很有用。在兩個點處獲得了相同的發射光譜：最大發射波長為1250 nm的無特征寬波段，并且這些穩態光譜也不受物鏡變化的影響。但是物鏡變化顯著影響了1250 nm處記錄的發光衰減，如圖4所示。在位置2處差異甚至更大，不僅平均壽命明顯變短，而且衰減曲線的形狀也發生了很大的變化。該示例強調，能夠從定義明確的激發/檢測區域獲取數據可以提供對結構與光物理行為之間關系的更深入的了解。當使用常規光譜儀研究此類樣品時，由于發光信號是在較大區域（通常為1 mm2或更大）上平均，因此此信息不容易獲得。

文章結論

帶有FluoMic附加組件的FluoTime 300光譜儀可快速輕松地對位于光譜儀外部的各種固體樣品進行穩態和時間分辨PL測量。這種結合擴展了FluoTime 300的功能和能力，可以從定義明確的觀察點收集數據，而不受樣品上位置的限制。

參考文獻

1S. Trautmann, V. Buschmann, S. Orthaus, F. Koberling, U. Ortmann, and R. Erdmann,Application Note on Fluorescence Lifetime Imaging (FLIM) in Confocal Microscopy Applications, PicoQuant, 2012.

2See https://www.picoquant.com/products/category/fluorescence-spectrometers/fluotime-300-high-performance-fluorescence-lifetime-spectrometer for the detailed description of the FluoTime 300 spectrometer and its specifications.

3M. Wahl, Technical Note on Time-Correlated Single Photon Counting, PicoQuant, 2014.
