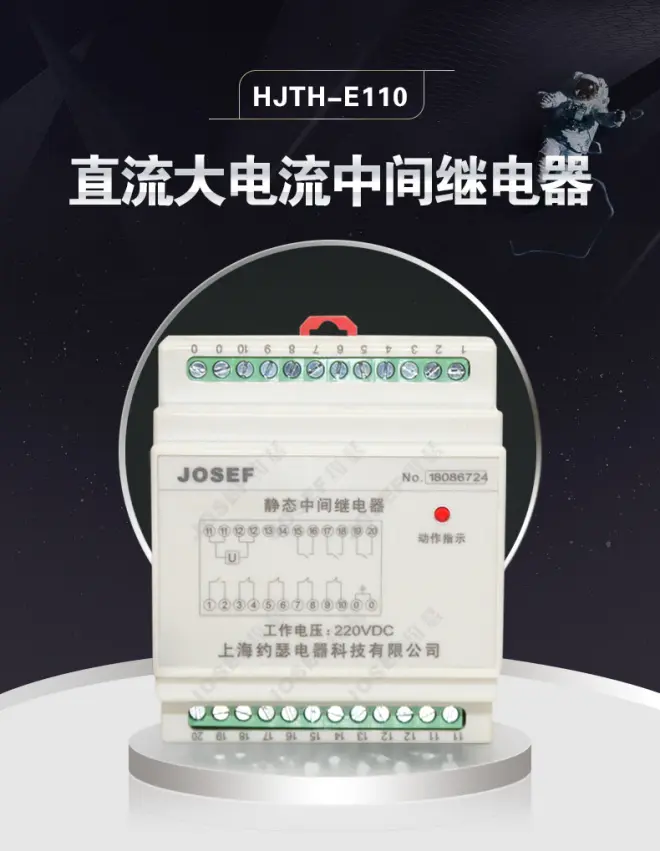

HJTH系列直流大電流中間繼電器
系列型號：
HJTH-E110直流大電流中間繼電器；
HJTH-9330直流大電流中間繼電器；
HJTH-E22ML直流大電流中間繼電器；
1. 特點和用途
本系列靜態直流負載中間繼電器有動作指示燈，用于電力直流系統操作的保護與自動控制裝置中，以增加保護和控制回路觸點容量和觸點數量。特別適合用作斷路器輔助觸點擴張，控制分合閘線圈的通斷。
2. 安裝結構
導軌安裝9、導軌安裝E殼體，具體尺寸參閱外型尺寸圖。
3. 產品型號
HJTH直流大電流中間繼電器型號含義
4. 技術參數
(1). 額定電壓：110VDC、110VAC、220VDC、220VAC
(2). 動作電壓：直流不大于70%額定電壓，交流不大于80%額定電壓
(3). 動作時間：在額定電壓下，主觸點動作時間小于15ms，輔助觸點小于25ms。
(4). 輔助電源：以實物標簽為準。
(5). 觸點容量：
可切換5A 220VDC阻性負載， 3A 220VDC τ=5ms的直流感性負載；5A 110VDCτ=5ms的直流感性負載。
ML型：主觸點可切換8A 250VDC阻性負載， 3A 250VDC τ=5ms的直流感性負載；6A 110VDC τ=5ms的直流感性負載。
主觸點串聯使用時，大可斷開300VDC 3Aτ=5ms的直流感性負載。
輔助觸點可長期接通5A電流，在電壓不大于250VDC的直流回路中，可斷開τ=5ms 50W的直流感性負載，在電壓不大于250VAC的交流 回路中，可斷開COSФ=0.4 250VA的交流負載。
(6). 功 耗：不大于5W。
(7). 動作時間：主觸點不大于25ms,輔助觸點不大于30ms
(8). 絕緣電阻：用開路電壓500V的兆歐表測量各外露帶電端子與外殼之間，絕緣電阻不小于300MΩ。
(9). 介質強度：各引出帶電端子與外殼之間能承受工頻2KV（有效值）50Hz試驗電壓，歷時1分鐘不擊穿，無閃絡。
5. 使用條件
(1). 環境溫度：-15℃-55℃；
(2). 無導電氣體，無腐蝕性氣體，無較強振動；
(3). 工作電壓：不大于120%額定電壓；
(4). 工作位置：任意
(5). 周圍磁場強度：小于0.5mT
(6). 不得有雨水和雪，有防霧、防塵、防風沙設施。
6. 接線圖
中間繼電器，電流繼電器，電壓繼電器，過流繼電器，信號繼電器，閃光繼電器，時間繼電器，漏電繼電器，沖擊繼電器等各種繼電保護產品。
上海約瑟繼電器事業部
