使用OVA光通信來進行安全認證的方法

（映維網Nweon?2023年08月03日）許多設備都利用近場通信NFC來促進設備之間的認證交易。例如，用戶可以將用戶設備配置為能夠向商家付款。然后，當用戶設備足夠靠近NFC使能終端時，用戶設備可以利用NFC來促進安全支付。為了提高交易安全性，NFC支付實現需要通過提示用戶提供認證輸入進行確認或驗證，例如密碼輸入。

盡管NFC可能適合于促進特定類型設備（如智能手機）的安全交易，但一系列的障礙阻礙了NFC在其他類型設備實現安全交易，例如XR頭顯。為了便于使用頭顯進行NFC交易，用戶需要將其頭部定位在NFC功能終端附近。這樣的實現將導致用戶不便和潛在的安全問題。

在名為“Secure element authentication using over the air optical communication”的專利申請中，微軟介紹了一種使用OVA光通信來進行安全認證的方法。

在圖1中，安全通信硬件112可包括任何硬件元件，所述硬件元件配置為提高由系統100執行或啟用的交易安全性。例如，安全通信硬件112可以包括一個或多個安全元件，它們可以存儲敏感數據（例如，密碼、財務信息、支付信息等）和/或運行安全應用程序（例如支付應用程序）。安全通信硬件112可以附加或替代地包括用于為使用系統100執行的交易實施動態安全代碼的硬件。

例如，可實施特定時間的安全代碼以伴隨交易，以便交易視為有效，并且安全代碼可配置為經常改變，以防止交易在沒有系統100的情況下被視為有效。

圖1進一步說明，系統可包括光發射器120和光檢測器122?？衫盟鼈儊泶龠M(jìn)系統100和一個或多個其他設備之間的OVA通信。光發射器120可以采取各種形式，例如一個或多個發光二極管（LED）、垂直腔表面發射激光器（VCSEL）、相應的驅動器和/或其他。

光發射器120可以進一步包括一個或多個光學元件（例如準直光學元件），以根據預定的視場或?qū)嶓w角度引導從光發射器120發出的光。光檢測器122可以包括一個或多個硬件元件，其配置為根據檢測到的光產生電流，并根據電流產生電壓信號。

系統100光發射器120和/或光檢測器122可以集成到外部通信設備中，例如圖1中所示的加密狗124。

加密狗124可以包括光發射器120、光檢測器122和/或其他組件。圖1中的任何組件，包括安全通信硬件112，都可以額外或替代地在加密狗124實現。加密狗可包括連接器元件126，以方便將加密狗124連接到各種類型的設備。

圖2A說明了用于啟動偷襲那204和另一設備之間的通信或交易的觸發事件。特別是，圖2A說明了一個用戶202在操作環境200內操作頭顯204。圖2A的操作環境200包括一個單獨的設備222，而用戶202可能希望與之互動（例如通過頭顯204）以促進通信或交易，例如付款以購買產品或服務等。

在圖2A的例子中，獨立設備222包括交互式支付終端，而由用戶202操作的設備是頭顯204。然而，鑒于本公開內容，可以理解的是，用戶可以操作任何類型的設備，以促進與任何類型的設備的通信/交易（例如，頭顯到頭顯，頭顯到非頭顯）。

為了根據專利描述啟動設備間交易，系統（頭顯204）檢測通信啟動輸入。輸入可以采取各種形式，例如用戶語音或手勢輸入和/或其他。在圖2A的例子中，通信啟動輸入采取的是掃描可掃描元素的形式。

例如圖2A顯示，頭顯204包括一個或多個攝像頭206，攝像頭可用來掃描快速響應代碼208，以使頭顯204與另一設備（獨立設備222）啟動通信或交易。

用戶202的頭顯204之間的通信或交易依賴于存儲在安全元件214中或通過安全元件214訪問的信息。在一個實施例中，安全元件是通過虹膜識別訪問。圖2B說明了訪問與頭顯204相關的安全元件214的一個例子。

虹膜識別可以表明授權用戶（例如用戶202）目前正在操作系統（例如頭顯204）。圖2B顯示，頭顯204可包括一個或多個虹膜傳感器210，以使頭顯204能夠執行虹膜檢測。虹膜識別可包括捕獲用戶202的一只或多只眼睛212的可見和/或近紅外圖像，以確定所捕獲的圖像是否描繪了與頭顯204的授權用戶相關的虹膜簽名。安全元件214可以響應于確定捕獲的虹膜與授權用戶的虹膜相對應而被訪問。

對安全元件214的訪問可以在檢測通信啟動輸入之前或之后進行。

圖2C和2D說明了從頭顯204和獨立設備222發出的光是如何促進它們之間的安全通信。在檢測通信啟動輸入（例如掃描QR碼208）和/或訪問安全元件214之前或之后，可從頭顯204和/或獨立設備222發出光。

圖2C說明頭顯204包括光發射器216，光發射器216根據預定的視場發射光信號，其由圖2C中的虛線218A和218B表示。發出的光信號可以包括任何波長或波長范圍的光。例如，可以利用波長為850納米的紅外光。

圖2C同時說明了獨立設備222包括一個光發射器224。光發射器224可以發射一個光信號，例如在操作環境200內的第二光信號。第二光信號可以根據預定的視場從光發射器224發射出來，在圖2C中用虛線226A和226B表示。

相對于與頭顯204的光發射器216相關的光信號，從光發射器224發射的光信號的視場可以更大、更小、相同大小、相同形狀、不同形狀等。另外，第二光信號可以包括與通過頭顯204發射的光信號相同的波長或波長范圍，或者可以包括不同的波長或波長范圍。

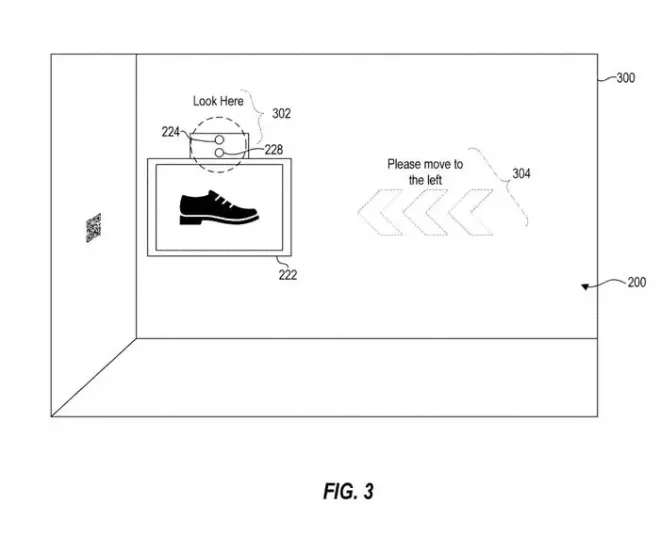

圖3說明了向用戶提供指導，以使頭顯的光通信部件與另一設備的光通信部件對齊。例如，引導演示302通過強調顯示器300中描繪光檢測器228的區域，引導用戶看向獨立設備222的光檢測器228。

圖3說明了這種強調是以文字的形式提供，它伴隨著一個虛線圓圈。指導演示304指導用戶向他們的左邊移動，這可能致使從獨立設備222的光發射器224發射的第二光信號到達頭顯204的光檢測器220。

當用戶在操作環境200內移動頭顯204時，可根據頭顯204獲得的傳感器數據動態地更新和/或改變指導演示。例如，一旦用戶將他們的目光指向檢測器228，引導演示302可以被移除。作為另一個例子，如果用戶向他們的左邊移動得太遠，引導演示304可以更新，以向用戶提供新的指示，從而引導用戶稍微向右移動，以補償他們最初的過度向左移動。

在不同設備的光發射器和檢測器對準后，可在不同設備之間進行或啟用安全通信。請注意圖2D。圖2D說明了從頭顯204的光發射器216向獨立設備222的檢測器228發射的光信號218C。圖2D同時說明了從獨立設備222的光發射器224向頭顯204的光檢測器220發射的光信號226C。

響應于確定光檢測器220檢測到來自光發射器224的光信號226C以及光檢測器228檢測到來自光發射器216的光信號218C，可通過光信號218C和226C在頭顯204和獨立設備222之間啟動或啟用安全通信230。

例如，光信號218C或226C中的一個或多個可以根據802.11bb標準進行調制，以促進頭顯204和獨立設備之間以所需的吞吐量進行通信。

因此，與現有的安全設備間通信系統（通常依靠NFC，并要求通信設備的厘米或毫米距離）相比，專利描述的方法可以通過聚焦光學通信來促進安全元件認證。系統可響應于確定設備之間的光學對準已被破壞而禁用或避免啟用安全通信230。

在一個實施例中，安全通信230可以包括由操作通信設備的一個或多個用戶選擇的一個或多個動作的執行。這種行動可以實現安全元件214和/或存儲在上面的信息。因此，系統可以配置為檢測與安全通信相關的用戶意圖輸入。

用戶可以在其設備上提供指示其意圖或期望的行為的輸入，并且按照意圖或期望的行為的數據通信可以通過光信號傳輸。用戶可以以各種方式提供輸入，不同的設備可能存在不同的輸入方法。

例如，圖4A和4B說明了不同的用戶意圖輸入的例子，圖4A說明了圖像傳感器404捕捉描述用戶402的圖像數據406A，其中用戶的右眼閉著。臉部追蹤信號408A可以從圖像數據406A中提取，并且臉部追蹤信號408A可以指示用戶的右眼閉合。

圖4B描述了圖像傳感器404捕獲的圖像數據406B，其中用戶的左眼閉合。臉部追蹤信號408B可從圖像數據406A中提取，臉部追蹤信號408B可指示用戶的左眼閉合。

系統可以配置為響應檢測到特定面部追蹤信號而執行特定動作。例如，圖4A描繪了基于檢測人臉追蹤信號408A而執行的動作410A，圖4B描繪了基于檢測人臉追蹤信號408B而執行的不同動作410B。

例如，動作410A可以包括使用第一種支付方式進行支付，而動作410B可以包括使用第二種支付方式進行支付。這樣的功能可以使用戶以微妙、謹慎和/或不分散注意力的方式提供表明其意圖的輸入，這可以有利地允許用戶保持對其安全通信/行動/交易的隱私。

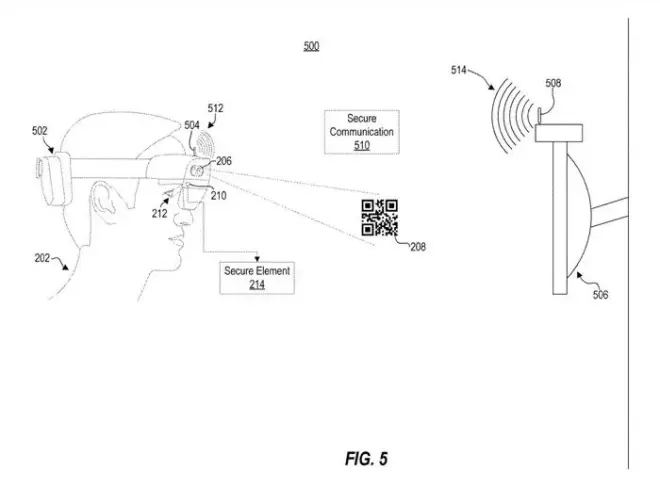

圖5說明了一個操作環境500，其中用戶202操作頭顯502與一個單獨的設備506進行通信。頭顯502包括一個或多個攝像頭206，用于檢測通信啟動輸入。頭顯502同時包括虹膜傳感器210，用于掃描一個或多個用戶的眼睛212，以確定授權用戶是否操作頭顯502以使其能夠訪問頭顯502的安全元件214。

頭顯502進一步包括無線通信設備504?；诖_定授權用戶正在操作頭顯502，頭顯204可以發射無線電信號512，以便由獨立設備506檢測。無線電信號512可以指示頭顯502的操作是由授權用戶執行，并且無線電信號512的發射可以利用安全元件214和/或存儲在上面的信息。獨立設備506包括一個或多個無線通信設備508，其可發射無線電信號514以促進從獨立設備506到頭顯502的通信。因此，可以促進頭顯502和獨立設備506之間的安全通信510。

圖6說明了用于促進設備間安全光學空中通信的通信設備600的示例組件。通信設備600可包括一個序列化器604，序列化器可配置為對通過處理單元602提供的輸入數據進行序列化，從而生成可用于驅動發光器驅動器606以生成適當輸出光信號的序列化數據。

基于從序列化器604收到的序列化數據，光發射器驅動器606可以驅動光發射器608。光發射器608可以發射輸出光信號，而信號可以通過光學鏈610傳輸。光學鏈可以包括一個或多個光學元件，如雙透鏡，從而促進根據預定視場（如60度）的光準直。

通過光鏈610傳輸?shù)妮敵龉庑盘?hào)可以通過空氣620到達另一設備的光信號檢測元件，從而促進通信設備600和另一設備的通信。

流程圖700的行為702包括檢測通信啟動輸入。通信啟動輸入可以采取各種形式，例如提供明確的用戶輸入和/或掃描可掃描元素。

704包括響應于確定授權用戶操作系統而訪問安全元素。確定授權用戶正在操作系統的其他方法可以包括指紋掃描、面部識別、密碼輸入和/或其他。

706包括使光發射器發射輸出光信號，以便由第二系統檢測。

708包括配置光檢測器以檢測由第二系統的第二光發射器發射的第二輸出光信號。

710包括顯示配置為指導授權用戶修改光檢測器和/或光發射器的定位以使光檢測器檢測第二輸出光信號并使第二光檢測器檢測輸出光信號的指導演示。

712包括，響應于第二系統的第二光檢測器對輸出光信號的檢測和光檢測器對第二輸出光信號的檢測，使系統和第二系統之間能夠進行安全通信。

流程圖800的行為802包括利用一個或多個虹膜識別傳感器執行虹膜識別，以驗證授權用戶正在操作該系統。

804包括基于確定授權用戶正在基于虹膜識別操作系統，發射信號以便由利用一個或多個無線通信設備的一個或多個第二設備檢測。

相關專利：Microsoft Patent | Secure element authentication using over the air optical communication

https://patent.nweon.com/28922

名為“Secure element authentication using over the air optical communication”的微軟專利申請最初在2021年12月提交，并在日前由美國專利商標局公布。

---
