聲音以波的形式傳播，并遵循波的行為特性，例如衍射便是其一。也就是說，“聲波在障礙物墻角附近或穿過開口之后會發生彎曲”[14]?！把苌涞拇笮∪Q于聲音的波長及障礙物的尺寸。若障礙物的尺寸遠小于波長，聲音傳播基本不受障礙物影響。相反，如果障礙物很大，在其后面可能會無法聽到聲音。這還導致低頻聲波在墻角附近的散布角度要大于高頻聲波。正因如此，從隔壁房間聽到的說話聲才總會有些悶”[15]。

圖?1 -?聲波在障礙物邊緣附近因衍射作用而發生彎曲。

在探究聲音設計師為何以及如何從實踐角度運用衍射之前，我們有必要進一步闡釋到底什么是衍射。

聲音傳播模擬中基于波的方法與基于射線的方法

在我們前同事伯諾瓦·阿拉里?(Benoit Alary)?的博文中，他對衍射做了闡釋并介紹了如何采用基于射線方法法?(ray-based)?和基于波的方法法?(wave-based)?模擬聲音傳播以及兩者之間的區別?[16]。簡單來說，基于波的方法通常更為精確，其可自然地模擬聲波的所有復雜行為。不過，在采用基于波的方法模擬聲音傳播時，往往需要知道給定位置和時間的聲壓，這樣做對應著大量的?CPU?與內存消耗。與之不同，在采用基于射線方法模擬聲音傳播時，會使用射線來表示最終抵達聽者的波前上的單個點，因而計算起來要輕松很多。雖然經典的射線模型通過投射射線并讓其在表面上反射來對反射現象進行建模，但其往往會忽略諸如衍射這樣的聲波特性?[17]。

我們可以檢驗基于波的方法的模型對聲音傳播的模擬，并通過對比來了解傳統的基于射線方法的模型的不足。伯諾瓦在他的博文中采用基于波的方法對聲音傳播進行建模時引用了布萊恩·漢密爾頓?(Brian Hamilton)?生成的模擬動畫?[18]。下面是據此截取的一幀靜圖。在該圖中，橙色?X?標記位置發生了擾動，由此產生的波前開始向外傳播，直至左側遇到墻壁發生反射并傳播到墻角另一端。這時，我們會看到墻角處出現了一個模糊的圓形波前。這就是衍射的結果。

圖?2 -?依據?[18]?中引用的聲波模擬動畫截取的靜圖。橙色?X?標記代表發聲體所在位置，波形外緣對應直達聲的波前，內側半緣對應來自于墻壁的反射，紅色圓圈對應墻角位置的衍射。

基于射線的衍射

雖然上面的例子中并沒有專門進行模擬，但其實可基于傳統的射線法構建顯式衍射模型。這些模型有許多類。（對于感興趣的讀者，上面提到的Savioja等人的概述對它們進行了廣泛的調查。）針對電子游戲，青格斯?(Tsingos)?在?2001?年結合均勻衍射幾何理論?(UTD)?提出了用于模擬聲音傳播的射線模型?[19]。UTD對光和電磁波的衍射進行建模，并預測光線在撞擊邊緣后的振幅和相位。它考慮到了楔形、入射光線角度和頻率等因素。當然，跟所有模型一樣，它依賴于若干假設。例如邊緣應當無限長。但這在現實中是不可能的，在邊緣較短時，模型的精度就不再那么精確了。

圖3 - UTD的參數，由[19]Tsingos提出：聲源?E?在楔形頂端發生衍射，UTD?預測其在聽者位置?L?的振幅和相位。最終結果取決于入射距離?ρ、入射角度?αi、衍射距離?r、衍射角度?αd?和楔形外角?nπ。

UTD?根據給定的楔形和發聲體位置定義了三個區域：陰影區、可視區和反射區。下圖在以上所用動畫靜圖的基礎上進行了標示。其中，橙色?X?標記代表聲源所在位置。

圖?4 -?衍射區域。橙色?X?標記代表聲源所在位置。在陰影區中，發聲體在聽者視線以外；在反射區中，發聲體在聽者視線以內，并且存在由楔形附近表面導致的鏡面反射；在可視區中，發聲體在聽者視線以內，但不存在所述鏡面反射。黃色圓圈標示了可視區中的衍射。

衍射應用實例

在障礙物后面聽到聲音?–?直達路徑的陰影區衍射

那么，我們?yōu)楹我ㄙM(fèi)寶貴的?CPU?資源來計算衍射射線呢？最主要的目的是要解決直達路徑的陰影區衍射問題。在采用傳統的射線法時，陰影區中無法聽到聲音。青格斯表示“衍射對正確詮釋聲學環境來說很重要，尤其是在發聲體和聽者之間的直達路徑被遮蔽的情況下”[19]。在現實生活中，正是因為存在衍射我們才能聽到來自墻角后面的聲音。與沒有聲音相比，這種效果顯然更加合理。游戲可以通過各種方式來解決這一問題。通常，會運用基于射線投射的統計方法，同時相應地驅動聲障相關的系數。

滾降的早期反射?–?可視區衍射

可視區的衍射要比陰影區微弱很多，因為發聲體本來就在聽者視線之內。發聲體直接產生的波前要比邊緣衍射形成的波前響亮得多。由于這個原因，一些使用基于射線的方法的聲學引擎甚至不屑于對可視區的衍射進行建模。

不過，對這種衍射進行建模還是有一定實際用處的。不妨回顧一下圖?4。在可視區中，如果沒有衍射，聽眾只能聽到直達聲。然而，正如黃色圓圈所強調的，你可以清楚地看到，由于衍射，反射波的波前延伸到了可視區。事實上，鏡面反射區和無反射區之間的過渡還是有間隙的，并且可利用可視區的衍射來在此處兩區域之間進行平滑滾降。從射線的角度來看，可視區衍射可以用?"衍射的反射射線?"來表示，如圖5所示。

圖5-基于射線的可視區衍射表示：W?相鄰表面的反射射線從反射區-可視區邊界擴散到可視區中。角度?α?可用于控制反射區和可視區之間的平滑過渡。

反射區衍射

反射區中也會出現衍射，但其會與直達聲和鏡面反射發生競爭，導致它甚至比可視區衍射還要微弱。它固然會產生一些干涉圖樣?，但未足以對渲染的真實感有明顯貢獻。

所有這些現象的建模都有代價，而且很明顯其回報會越來越少。另外，在本系列博文第?1?部分中，我們提到了設計師在應用距離衰減時的主觀性。由此引發出一個重要的、開放的問題——在實際建模時，我們需要達到怎樣的精確度呢？

Wwise?中的衍射

我們看到，即便像距離衰減這樣非常明了的聲學現象，也常常需要由設計師運用映射到音量和濾波器的各種曲線來重新詮釋，方可獲得所需的美學效果并確保聲音和畫面協調一致。我們決定對衍射采取同樣的“創作者授權邏輯”。我們的目標是為聲音設計者提供工具，使他們能夠處理聲障或有限的幾何體，并讓他們自己來定義聲音會如何在邊緣滾降。最終，我們選擇了讓?Wwise Spatial Audio?驅動抽象的衍射系數，而不是浪費?CPU?處理資源來計算復雜的?UTD?公式（因為本來就不怎么精確）。

目前，此系數直接通過射線與陰影區邊界的夾角計算并用于陰影區衍射。也就是說，這當中忽略了入射角度、楔形外角和邊緣長度等因素。

圖?6 - Wwise?中所用的衍射系數。直達路徑的陰影區衍射角度從陰影區邊界取值，可視區衍射（即反射的衍射）角度從反射區邊界取值。

示例：利用聲障模擬直達路徑的陰影區衍射

您可以用?Wwise Spatial Audio?替代游戲驅動的聲障系統，來讓其計算相應幾何構造邊緣附近的衍射路徑。為此，可針對所需聲音勾選?Enable Diffraction?復選框。由此計算得出的衍射系數可用于驅動聲障或?Diffraction?內置游戲參數，進而映射到音量和濾波器曲線。

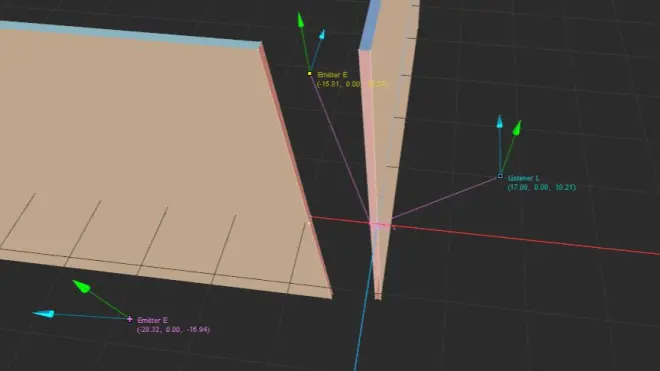

圖?7 -?在?Wwise?中設置直達路徑的陰影區衍射。(a)?在?Positioning?選項卡內選中?Enable Diffraction。(b)?在必要時，利用?Diffraction?來驅動整個工程的?Obstruction?曲線（默認初始化設置）。(c) Game Object 3D Viewer：兩個衍射邊緣的衍射系數分別為?~34%?和?17%（未顯示）。總體衍射系數為級聯邊緣的衍射系數之和?(~51.8%)。黃色?Emitter?對應游戲設定的實際發聲體位置，因而與聲音穿過障礙物的透射相關。紫色?Emitter?代表入射衍射射線的原點。(d) Voice Inspector?顯示了由?Obstruction?驅動的?Bus Volume?和?LPF。Obstruction?本身由?Diffraction?驅動。

示例：小巷盡頭的可視區衍射

設想一下有個被墻壁包圍的小巷。只要聽者走出小巷，便不會再有來自其所發出聲音的鏡面反射。這可能會導致混響能量急劇下降，若只模擬了一階反射，會表現得比現實中更加明顯。這是因為在早期反射很少時，我們往往會夸大其音量，就像本系列博文第?1?部分中所做的那樣。如上所述，我們可以利用可視區衍射來填補這類盲區，并允許在對應高與低反射密度的區域之間進行平滑過渡：你需要在?Wwise Reflect?中，編輯由衍射驅動的音量和濾波器曲線。

圖?8 - (a) Game Object 3D Viewer?中顯示小巷中間發出聲音的聽者。(b) Wwise Reflect?中實時顯示對應的鏡像聲源。(c)?小巷盡頭發出聲音的聽者：右側墻壁上衍射的反射抵達聽者時帶有?24.5%?的衍射。(d) Wwise Reflect?中的鏡像聲源疊加在由衍射驅動的曲線之上：對衍射的反射進行額外的低通濾波處理。

衍射與其他現象

高階反射

除衍射之外，還可通過啟用高階反射來填補盲區。一階反射無法抵達聽者，二階和高階反射或許能。各位不妨試試看哪種方式在聲音品質和?CPU?成本方面最為適合。

圖?9 -?除衍射之外，還可利用高階反射來實現小巷內外之間的平滑過渡。仔細看看在聽者離開小巷時可見射線數量如何逐漸減少。

散射

在現實當中，上面例子中位于小巷盡頭的聽者還會聽到反射聲。因為墻壁表面不可能無限光滑，所以波的反射并不是完全鏡面的。在采用基于射線的方法時，可通過散射來對此進行建模。散射是材料的一種屬性，與其表面的粗糙度有關。它決定了產生的漫反射和鏡面反射能量之間的比率（見圖?10）。材料表面越粗糙，漫反射能量越多。Wwise Spatial Audio?目前尚未構建散射模型，所以設計師通常會夸大衍射的作用。

圖?10 -?散射：定義入射射線產生的漫反射（隨機方向）和鏡面反射之間的比率。

幾何構造的影響

我們剛剛了解了如何利用各種聲學模型來創造平滑過渡或填補盲區，或者對沒有建模的現象加以補償。但是，您通過自由映射聲學參數（如衍射到體積和濾波）獲得的所有靈活性都有一個限度。就拿凸曲面來說。在計算機中，它們總是被近似為眾多片狀的平坦表面。因此，會存在沒有鏡面反射的盲區。我們可以利用衍射來填補這些盲區。不過，對于給定曲面，最終結果會因所含三角形數量而略有不同。

再來舉個例子。設想一下自己站在墻壁前面，墻上裝有書柜或掛著書畫和其他裝飾品。所有細小的邊緣都應該會產生衍射射線?，F(xiàn)在想象一下，這些細節被縮小到只是看起來像表面的材料不是完全光滑。正如之前所述，我們通常會利用散射來對這種情況進行建模：從統計學上講，由于墻壁微觀部分的相對朝向，最終會生成很多條漫反射射線。直觀地說，散射可能可以被視為發生在微觀層面的衍射的宏觀表象。

不過，在微觀層面對衍射進行建模不大可能獲得令人滿意的散射效果，至少在?Wwise?中是這樣，原因有二：

1. 即使是最高級別的游戲幾何細節，也不可能做到忠實反映現實中的所有細小瑕疵，然而就是這些東西賦予了聲音真實感。

2. 衍射模型被大大簡化了，其效果可以自由解釋。

相反，我們建議你在整個游戲中保持聲音傳播的幾何形狀在細節上的一致性，并使其合理簡單。倘若發現鏡面反射聽起來不自然，然后想把它們弄得模糊一點，不妨改用?DSP?方式，來以較低的成本獲得更好的效果。例如，嘗試用Wwise Reflect串聯一個濾波器，然后想出你自己的秘方！?

請繼續關注本系列博文第?3?部分，來了解后期混響和?Wwise Spatial Audio?的未來開發。

參考文獻、注釋和延伸閱讀

[14] Diffraction。2020?年?7?月?27?日訪問。https://en.wikipedia.org/wiki/Diffraction。

[15] Deines E.。Acoustic Simulation and Visualization Algorithms。TU Kaiserslautern?論文第?14?頁。2008?年?4?月。https://www.semanticscholar.org/paper/Acoustic-simulation-and-visualization-algorithms-Deines/b6c19b81f190198ba7bf0f4babae6c3217cb5d71。

[16]? "Auralizing soundscapes through virtual acoustics."?https://blog.audiokinetic.com/zh/auralizing-soundscapes-through-virtual-acoustics/.

[17] Savioja L.?和?Svensson P.。2015?年。Overview of geometrical room acoustic modeling techniques?！禩he Journal of the Acoustical Society of America》第?138(2)?期。第?708-730?頁。https://research.aalto.fi/files/6761044/Overview_of_geometrical.pdf。

[18]?參見?https://blog.audiokinetic.com/fr/auralizing-soundscapes-through-virtual-acoustics/?中的“基于行波的聲音傳播建模”來查看完整的?GIF?動圖。Roomerical?現在云端運行這些基于行波的房間聲學模擬。2020?年?7?月?27?日訪問。https://www.roomerical.com/。

[19] Tsingos N.、Funkhouser T.、Ngan A.?和?Carlbom I.。2001?年?8?月。Modeling acoustics in virtual environments using the uniform theory of diffraction。摘自第?28?屆計算機圖形與互動技術年會論文集（第?545-552?頁）。https://www.researchgate.net/publication/2397824_Modeling_Acoustics_in_Virtual_Environments_Using_the_Uniform_Theory_of_Diffraction。
