一、簡介

RecoverPoint for Virtual Machines是一款提供業務恢復和災難恢復的連續數據保護的工具，可以使虛擬機快速地恢復到任意時間點，以更簡單有效地管理虛擬機保護。

管理員可以通過VMware vCenter上的一個插件來設置和管理虛擬機數據保護，更簡便直接地滿足RPOs（恢復點目標）和RTOs（恢復時間目標）。

RecoverPoint for Virtual Machines是集成于VMware vCenter的基于管理程序、軟件級別的數據復制。

注：在大量文獻中RecoverPoint for Virtual Machines會簡稱為RP4VM。

1.1組件介紹

vRPA：虛擬RecoverPoint 應用裝置是管理數據復制的數據應用裝置。使用 vCenter Server 中的 vSphere Client 或vSphere Web Client 創建所需的 vRPA。

vRPA群集：一組（最多 8 個） vRPA 協同工作來復制和保護數據。您將使用 RecoverPoint for VMs 部署程序向?qū)?chuàng)建vRPA 群集并將其連接到系統。

RecoverPoint for VMs 插件：vSphere Client (HTML5) 或 vSphere Web Client (Flex) 用戶界面用于管理虛擬機復制。創建 vRPA 群集后將會自動安裝 Flex 插件。部署和配置插件服務器后將會安裝 HTML5 插件。

RecoverPoint for VMs 插件服務器：從 OVA 模板部署的專用虛擬機可在同一 vCenter Server 上托管的一個或多個 RecoverPoint for VMs 系統上提供復制管理。插件服務器為 vSphere HTML5 插件（運行 vSphere 6.7 U1 或更高版本）和 REAPER API 提供單個端點。

RecoverPoint for VMs 拆分器：在 ESX 群集中的每個 ESXi 主機上安裝的專有軟件（參與 RecoverPoint 復制或運行虛擬 RPA）。它會截獲受保護虛擬機的每次寫入，并將寫入的副本發送到已分配的 vRPA，然后發送到指定的存儲卷。拆分器會作為vRPA 群集部署的一部分自動安裝在 vRPA 群集所在的 ESX 群集中的每個 ESXi 主機上，或者作為注冊到vRPA 群集的任何附加 ESX 群集的一部分自動安裝在 ESXi 主機上。

RecoverPoint for VMs 系統：一個或多個已連接的 vRPA 群集。

?

這些組件在 VMware vSphere 環境中的互連方式如下圖：

1.2工作機制

在虛擬機建立好一致性組（Consistent Group）時，RecoverPoint for VMs會在配置向?qū)е付ǖ?/span>Copy卷中和指定的ESXi下，建立一個拷貝虛擬機。

?

當虛擬機VM發生數據變化時：

1)???? 該虛擬機所在的ESXi上的拆分器將 變化數據量 拆分，通過iSCSI網絡到vRPA上；

2)???? Production Journal卷記錄數據變化操作；

3)???? vRPA將變化的數據寫入到Copy卷；

4)???? 寫入的同時Copy Journal卷記錄Copy卷的數據變化操作。

Journal卷將記錄一段時間內，虛擬機的所有數據變化操作及時間點，當需要進行虛擬機恢復時，vRPA通過Journal卷，找到對應時間點或操作的數據，并進行恢復。

下圖是RecoverPoint for Virtual Machines CDP進行虛擬機保護的圖示：

二、安裝配置

vRPA安裝部署步驟說明

說明，下文中設計到vSphere Web Client即為Flash客戶端，vSphere Client即為HTML5客戶端。

2.1安裝準備

2.1.1網絡規劃

?

下圖為小型系統中一個站點的組件和互連方式。這些 IP 地址僅作說明用途。

RecoverPoint for VMs 支持將 LAN、 WAN 和數據接口分布在多個網絡適配器中，或?qū)⑦@些接口組合到一個網絡適配器上；具體取決于對高可用性和性能的要求。

對于小型環境，建議將多個接口組合到一個網絡適配器上。優點是網絡占用空間少且易于安裝和管理。

在需要高可用性和高性能時，您應該分離 LAN 和 WAN 接口與數據接口（建議大多數安裝這樣做）。要實現更高的性能，請將每個網絡置于單獨的虛擬交換機上。

使用多個網絡適配器時，應為每個適配器分配不同子網中的 IP。為適配器分配同一子網上的 IP 可能會導致出現連接問題，從而導致通過錯誤的接口發送數據包。如有必要，請根據您的首選網絡拓?fù)浜喜⒍鄠€(gè)適配器。

確定您需要以下哪個網絡適配器拓?fù)洌?/span>

注: vRPA LAN 和 WAN 接口支持 IPv6，而 vRPA 數據接口不支持。

?

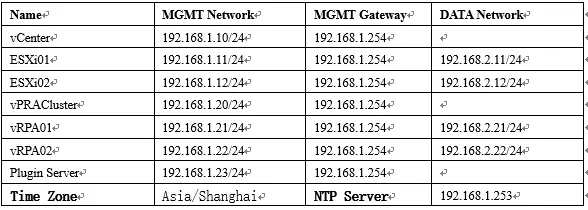

由于RecoverPoint for VMs部署過程中，需要相對較多的IP配置信息。因此，建議在進行RecoverPoint for VMs部署前，提前規劃好IP信息，避免IP混亂。

注：MGMT Network包括VMware的Management Network和VRPAR的LAN+WAN網絡。Data Network在ESXi上為VMkernel。

RecoverPoint for VMs 拆分器通過VMKernel端口與 vRPA 通信。設置彼此分離的 VMkernel 端口是將拆分器流量與其他網絡流量隔離開來的最佳做法。通過將 vRPA 數據接口和一個專用 VMkernel 端口放入專用（獨立）子網中來隔離流量。避免對高可用性 (vMotion)和主機（應用程序）使用同一子網。

根據您現有的網絡，您可能不需要配置任何其他 VMkernel 端口，或者如果需要，您可以稍后從 RecoverPoint for VMs 插件進行配置，即使您已擁有受保護的虛擬機并準備開始復制時也是如此。如果 vRPA 和拆分器之間可能存在通信問題，RecoverPoint for VMs會在保護后通知您。如有需要，RecoverPoint for VMs可幫助為ESX群集中的所有ESXi主機自動創建VMkernel端口。

?

在vCenter與vRPA之間建立通信

在安裝期間，vCenter Server通過443端口與vRPA進行通信以獲取RecoverPoint for VMs插件。 ESXi群集通過網絡與vRPA目標通信。

?

為每臺ESXi主機配置數據網絡

打開主機“配置”à“網絡”à“Vmkernel適配器”界面，點擊“添加主機網絡”按鈕

選擇“Vmkernel網絡適配器”

選擇目標交換機

輸入網絡標簽RP-VM-Kernel-Port-Group及其他可選配置，

*如果使用分布式交換機，在“分布式端口組”頁面的“端口”選項卡上，將用于拆分器與 vRPA 通信的每個 VMkernel 端口標記為RP-VMKernel-Port-Key

輸入數據網絡IP地址及掩碼

點擊“FINISH”完成配置

查看新加Vmkernel

2.1.3準備存儲

所需的總存儲容量包括：

● 生產站點的生產虛擬機的存儲

● 復制副本站點的復制副本虛擬機的存儲

● 日志 VMDK 的存儲

● RecoverPoint for VMs 系統中的每個 vRPA 需要 35 GB

?

RecoverPoint for VMs 需要更多存儲記錄 VMDK 的日志以存儲時間點歷史記錄。本地和遠程站點需要此存儲。所需的日志存儲量取決于特定于現場的安裝和復制要求，并且需要仔細規劃。一個通用的準則是從受保護虛擬機總?cè)萘康?/span> 15-25% 的數字開始。如果需要，以后可另行添加存儲。要根據估計的工作負載調整系統大小，請使用 RecoverPoint Sizer 工具。

?

2.2部署vRPA OVF模板

在集群中使用OVA模板部署兩臺vRPA虛擬機，分別命名為vRPA01、vRPA02。

點擊集群“操作”>“部署OVF模板”按鈕

本地文件，選擇“EMC_RecoverPoint_vRPA-RP4VMs_rel5.3.SP2.P1_m.152.ova”

輸入虛擬機名稱和選擇安裝路徑

選擇集群、模板信息、接受許可協議、選擇虛擬機性能配置、選擇安裝存儲位置、選擇RecoverPoint 管理網絡，、配置IP地址，完成配置

2.3部署插件服務器

同3.1，部署Plugin Server插件服務器。

2.4配置vRPA集群

在瀏覽器中輸入https://<vRPA01_IP>，點擊左下角“Install a vRPA cluster”按鈕

驗證版本，點擊左下角“Next”

輸入vCenter登錄信息，點擊“Connect”按鈕，連接vCenter

點擊“Confirm”按鈕，確認連接

顯示預安裝的驗證結果，可點擊左側三角，查看詳細信息

顯示拆分器安裝異常，拆分器警告可以忽略，后續過程總會給ESXi安裝拆分器。

輸入集群名稱和密碼

都選兩臺vRPA虛擬機，點擊“Apply Selection”應用選擇

都選存儲位置，將在存儲中創建一個6GB的VMDK作為vRPA的存儲庫

可選擇Edit編輯網絡配置，使用推薦配置，WAN+LAN使用同一網絡，數據網絡單獨網絡

輸入集群管理IP，輸入vRPA01和vRPA02的數據網絡IP，點擊“Install”按鈕

vRPA集群網絡配置規劃：

開始配置集群，可點擊“>”查看安裝步驟

配置完成

2.5配置插件服務器

點擊上一步完成頁面的“Proceed to configure plugin server”或在部署界面點擊“Configure plugin server”開始配置插件服務器

輸入Plugin Server的管理IP，點擊“Validate certificate”

點擊“Confirm”

顯示驗證通過，點擊“Configure”按鈕開始配置

完成配置

2.6安裝vRPA許可

許可通過vCenter管理界面安裝

vSphere Web Client

點擊“主頁”>“清單”>“RecoverPoint for VMs”>“Administrator”>“vCenter Servers”>“Licensing”界面，點擊“Add”按鈕，開始添加許可操作

vSphere Client

打開“菜單”>“RecoverPoint for VMs”>“System”>“Licenses”界面，點擊“ADD”按鈕，開始添加許可

2.7注冊ESX群集

vSphere Web Client

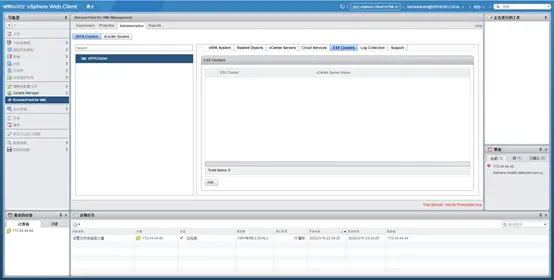

點擊“主頁”>“清單”>“RecoverPoint for VMs”>“Administrator”>“vRPA Clusters”>“ESX Clusters”界面，點擊“Add”按鈕，開始添加VMware Cluster

vSphere Client

打開“菜單”>“RecoverPoint for VMs”>“System”>“ESX Clusters”界面，點擊“ADD”按鈕，開始添加VMware Cluster

2.8手動安裝拆分器

配置過程中可能無法自動安裝拆分器，導致配置失敗需要手動安裝拆分器。

大部分安裝不成功是版本不支持問題，安裝拆分器之前確保版本兼容性。

1.使用SCP等工具，將拆分器安裝包拷貝到/scratch目錄中

例如：scp EMC_bootbank_RP-Splitter_RPESX-00.5.3.2.0.0.m.222.000.vib root@10.10.10.10:/scratch
2.要在 ESXi 主機控制臺中安裝拆分器 VIB，請執行以下操作：

● 在 RecoverPoint for VMs 版本 5.3 SP2 和更高版本中，運行以下命令：

esxcli software vib install -v /<vib_full_path>

● 在 5.3 SP2 之前的 RecoverPoint for VMs 版本中，運行以下命令：

esxcli software vib install -v /<vib_full_path> --no-sig-check

如果安裝成功，則顯示以下消息：

3.通過使用 SSH 運行以下命令來確認 ESXi 主機控制臺中的拆分器 VIB 安裝：

esxcli software vib list

2.9連接vRPA集群

當異地復制是，需要兩套vRPA集群連接，完成異地復制環境搭建。

在瀏覽器中輸入https://<vRPACluster_IP>，點擊“Connect vRPA clusters”

輸入對端vRPA集群WAN網絡IP，及用戶名密碼，點擊“Connect”按鈕

注：要求對端vRPA集群沒有保護虛擬機。

三、管理配置

3.1保護虛擬機配置

日志卷計算

如果無法估計變化率，EMC建議日志卷的大小為源卷的20％左右，最小為20GB。

日志卷的計算方法為：

Jvol size＝1.05 * [(Δ data per second)*(required rollback time in seconds)/(1 – image access log size－5%)] + (reserved for marking)

例如，假設:

2? Δ data per second = 5 Mb/s

2? required rollback time = 24 hr = 86 400 s

2? image access log = 0.20

2? reserved for marking = 1.5 GB

那么該應用需要的日志卷大小為:

1.05 * 5 Mb/s * 86 400 s / (1 - 0.20－0.05) + 1.5 GB = 579 000 Mb

579 000 Mb = 579 000/8 MB = 72 375 MB = 72.4 GB

默認的 image access log size 是 20%。

vSphere Web Client

右鍵點擊要保護的虛擬機，“所有RecoverPoint for Virtual Machines操作”>“Protect”

選擇創建新一致性組，輸入組名，選擇vRPA集群

選擇要Production Journal的名稱及大小，并自動或手動選擇生產日志卷的存放位置，（未來如空間不足，可添加Datastore存放，建議不要和其他數據混合存放在一個Datastore內），日志卷大小建議從受保護虛擬機總?cè)萘康?/span> 15-25% 的數字開始

填寫Copy Journal的名稱及對應的cluster，可選本地集群或遠程集群

選擇Copy Journal的大小和存放的位置，下方選擇同步或異步復制策略，如需實施保護則選擇Synchronous，如選擇Asynchronous則會安裝RPO時間，每隔一段時間Production和Copy進行數據同步。

選擇拷貝的虛擬機存放位置

選擇拷貝虛擬機的存儲位置

選擇拷貝虛擬機使用的網絡

確認信息無誤，點擊“Protest”開始保護

生成保護虛擬機，完成配置。

打開菜單“RecoverPoint for VMs”à“Protection”à“Virtual Machines”頁面，點擊“Unprotect”即可取消保護。

vSphere Client

右鍵點擊要保護的虛擬機，“RecoverPoint for VMs”à“Protect VM”

自動生成保護一致性組名稱，選擇本地或遠程集群，日志卷位置，自動生成保護目標位置，同步策略，vCenter，及存儲位置，以上選項可手動修改。

可點擊“Copies”欄右側齒輪，修改日志卷大小等信息

保護虛擬機生成。

打開菜單“RecoverPoint for VMs”界面， 查看一致性組任務，并顯示初始化進度

選擇保護，點擊“Unprotect”按鈕，可取消保護

3.2添加一個新的拷貝

此操作多用于本地復制外新加遠程復制，或直接新建遠程復制。

此步驟視集群之間鏈路情況，時間可能會增加，在剛建立時，狀態為“Disabled”狀態，強制enable會提示缺少日志卷報錯，需要等一段時間才會開始初始化。

vSphere Web Client

?

打開菜單，“RecoverPoint for VMs”>“Protection”>“Consistency Groups”頁面，選擇“CentOS7-cg”查看“Topology”，顯示為Active活動

輸入拷貝名稱，選擇拷貝集群

選擇Copy Journal的大小和存放的位置，下方選擇同步或異步復制策略，如需實施保護則選擇Synchronous，如選擇Asynchronous則會安裝RPO時間，每隔一段時間Production和Copy進行數據同步。

選擇拷貝的虛擬機存放位置

選擇拷貝虛擬機的存儲位置

選擇拷貝虛擬機使用的網絡

確認信息，點擊“Finish”按鈕完成

vSphere Client

打開菜單“RecoverPoint for VMs”>“Protection”>“Consistency Groups”頁面，選擇保護組，點擊“Add a copy”

選擇目標vRPA集群，修改或默認選項，點擊“ADD COPY”

3.3測試拷貝

測試拷貝是將RecoverPoint for VMs創建的拷貝虛擬機 恢復到某個時間點的數據狀態，然后將此拷貝虛擬機打開。

可在此拷貝虛擬機上做各種測試數據操作，這些操作不影響生產虛擬機的正常使用，在取消測試拷貝之后，這些在拷貝虛擬機上的數據操作將會丟失。

常見的用途是，

1）當生產虛擬機需要在某種狀態下，進行一個有風險步驟測試時，可以選擇使用拷貝虛擬機來做測試，而不影響正常的生產工作。

2）需要之前某一個時間點的數據狀態，進行拷貝或使用。

?

1.創建測試虛擬機CentOS7，對測試虛擬機進行保護。

2.創建腳本，執行每秒生成一個文件

#mkdir /create

#cd /create

#vi create.sh

-----------------------------------------------------------------------

#!/bin/bash

while [ true ]; do

/bin/sleep 1

touch $(date -d "today" +"%Y%m%d_%H%M%S")

done

------------------------------------------------------------------------

#chmod 777 create.sh

#./create.sh

vSphere Web Client

確認一致性組活動

打開菜單，“RecoverPoint for VMs”>“Protection”>“Consistency Groups”頁面，選擇“CentOS7-cg”查看“Topology”，顯示為Active活動

選中“CentOS7-Copy1”，點擊上方“測試拷貝”按鈕

設定測試范圍

選擇鏡像，這里有三種選擇鏡像方式：

The Latest image：最新的鏡像

An inage from the image list：從鏡像列表中選擇鏡像

A specific point in time or bookmark：特定的時間點或書簽的鏡像

為拷貝虛擬機選擇網絡

開始測試拷貝

此時原來虛擬機rp.NAME.copy.shadow會改名為NAME.copy，并重新開機，開機完成即可對此拷貝映像進行操作。

在未取消之前，可選擇上一步，選擇不同的時間點和操作點進行測試。

測試完成后，確認對測試拷貝的所有訪問應用均已關閉，點擊“完成測試拷貝”按鈕，恢復復制，對拷貝虛擬機的所有修改都會丟失，虛擬機會再次關機，并再次改名為rp.NAME.copy.shadow

vSphere Client

打開菜單“RecoverPoint for VMs”à“Protection”à“Consistency Groups”頁面，選擇保護組，點擊“TEST A COPY”

選擇快照Latest(最近)或點擊“CHANGE”選擇快照，選擇拷貝虛擬機網絡點擊“CHANGE”選擇網絡

開始測試拷貝

此時原來虛擬機rp.NAME.copy.shadow會改名為NAME.copy，并重新開機，開機完成即可對此拷貝映像進行操作。

?

試完成后，確認對測試拷貝的所有訪問應用均已關閉，打開菜單“RecoverPoint for VMs”à“Recovery Activities”界面，選擇拷貝測試后端“ACTIONS”à“Stop activity”，關閉測試，對拷貝虛擬機的所有修改都會丟失，虛擬機會再次關機，并再次改名為rp.NAME.copy.shadow。

3.4恢復生產

恢復生產是將生產虛擬機機恢復到某一個時間點或某一個操作的數據狀態。

當進行恢復生產時，首先會和測試拷貝一樣，打開某個時間點或某個操作點的拷貝虛擬機，可以打開此拷貝虛擬機進行數據檢查，確認無誤后選擇恢復生產，即可用此時的虛擬機覆蓋生產虛擬機。

vSphere Web Client

?

打開菜單，“RecoverPoint for VMs”>“Protection”>“Consistency Groups”頁面，選擇“CentOS7-cg”查看“Topology”，顯示為Active活動

選中“CentOS7-Copy1”，點擊上方“測試和恢復生產”按鈕

設定恢復范圍

選擇鏡像，這里有三種選擇鏡像方式：

The Latest image：最新的鏡像

An inage from the image list：從鏡像列表中選擇鏡像

A specific point in time or bookmark：特定的時間點或書簽的鏡像

為拷貝虛擬機選擇網絡

此時，打開拷貝虛擬機確認數據狀態。

點擊“恢復生產”按鈕

注：此處需要注意，一定要在確認好拷貝虛擬機的數據狀態，符合所需要的恢復需求之后，才點擊恢復生產。

如果未恢復生產，拷貝虛擬機中有問題，還可以選擇取消或回退到上一步，選擇其他時間點進行還原。

?

此時，生產虛擬機將關閉并更名為rp.NAME.shadow，緊接著再次改名為原NAME。

等待生產虛擬機開機后，就已經恢復到所選時間點的虛擬機狀態了。

點擊“完成測試拷貝”恢復拷貝，拷貝虛擬機會再次關機，并再次改名為rp.NAME.copy.shadow。

vSphere Client

打開菜單，“RecoverPoint for VMs”>“Protection”>“Consistency Groups”頁面，選擇復制，點擊“RECOVER PRODUCTION”按鈕

選擇快照Latest(最近)或點擊“CHANGE”選擇快照，選擇拷貝虛擬機網絡點擊“CHANGE”選擇網絡

打開菜單“RecoverPoint for VMs”>“Recovery Activities”界面，選擇拷貝測試后端“ACTIONS” à“Recover production”按鈕，開始恢復生產

3.5故障切換

故障切換是指將生產端和容災端進行切換，在此即是將生產虛擬機變?yōu)榭截愄摂M機，而拷貝虛擬機變?yōu)樯a(chǎn)虛擬機。

vSphere Web Client

打開菜單，“RecoverPoint for VMs”>“Protection”>“Consistency Groups”頁面，選擇“CentOS7-cg”查看“Topology”，顯示為Active活動

選中“CentOS7-Copy1”，點擊上方“測試和故障切換”按鈕

設定恢復范圍

選擇鏡像，這里有三種選擇鏡像方式：

The Latest image：最新的鏡像

An inage from the image list：從鏡像列表中選擇鏡像

A specific point in time or bookmark：特定的時間點或書簽的鏡像

為拷貝虛擬機選擇網絡

此時，打開拷貝虛擬機確認數據狀態。

?

點擊“故障切換”按鈕

注：此處需要注意，一定要在確認好拷貝虛擬機的數據狀態，符合所需要的恢復需求之后，才點擊故障切換。

一旦完成故障切換，將不能恢復到其他時間點。如果未進行故障切換發現拷貝虛擬機中有問題，還可以選擇取消或回退到上一步，選擇其他時間點進行還原。

生產和拷貝虛擬機的角色將進行互換，互換后名稱需手動更改。

一旦開始，生產的訪問將被中斷。

故障切換完成后，重新開啟反向復制

vSphere Client

打開菜單，“RecoverPoint for VMs”>“Protection”>“Consistency Groups”頁面，選擇復制，點擊“FAILOVER”按鈕

選擇快照Latest(最近)或點擊“CHANGE”選擇快照，選擇拷貝虛擬機網絡點擊“CHANGE”選擇網絡

打開菜單“RecoverPoint for VMs”>“Recovery Activities”界面，選擇拷貝測試后端“ACTIONS” >“Failover”按鈕，開始故障切換。

四、收集日志

vSphere Web Client

打開開始菜單“RecoverPoint for VMs”>“Administration”>“vRPA Clusters”>“Log Collection”界面，點擊“Start”按鈕，開始收集日志

vSphere Client

打開開始菜單“RecoverPoint for VMs”>“System”>“Administration”>“vRPA Clusters”界面，點擊vRPA集群后的“Collect logs”按鈕，開始收集日志
