文章標題：CoNi Nanoalloy-Co-N4?composite Active Sites Embedded in Hierarchical Porous Carbon as Bi-functional Catalysts for Flexible Zn-Air Battery期刊：Nano Energy通訊作者：湖北師范大學 劉易斯? ? ? ? ? ? ???湖南師范大學 楊亞輝文章鏈接：https://doi.org/10.1016/j.nanoen.2022.107325

文章簡介

本文報道了一種以bio-MoF-1為自模板的雙金屬離子共交換復合熱解方法，合成了NiCo納米合金-CoN4嵌入型多級孔碳（CoNi-CoN4-HPC-900），該材料具有優良的電導率，高比表面積和豐富的CoNi3-CoN4復合活性位點，在堿性水溶液中具有優異的ORR和OER電催化活性，性能優于商用Pt/C+?RuO2催化劑。與此同時，采用CoNi-CoN4-HPC-900為空氣電極催化劑組裝的柔性可充電鋅空氣電池，在不同彎曲狀態下具有良好的柔韌性和穩定性。該工作利用同步輻射、原位拉曼等技術，明確了活性位點的結構，揭示了微觀催化機制，為設計和制備可充電金屬-空氣電池中非貴金屬雙功能電催化劑提供了理論指導。

背 景介紹

金屬空氣電池具有較高的理論能量密度，但是金屬空氣電池放電和充電過程分別對應的ORR和OER動力學過程緩慢，嚴重限制了其應用和發展。在金屬空氣電池中使用貴金屬催化劑，存在價格昂貴，穩定性差等問題。目前，過渡金屬氮碳材料（M-N-C, M=V, Cr, Fe, Co, Ni, Mn等）被認為是極具前景的催化劑材料，有望替代貴金屬催化劑。其電催化活性在很大程度上受其制備條件如：反應前驅體、熱解過程和后處理等所影響，進而影響產物的結構，造成比表面積低下、金屬團聚、催化活性位點無法充分暴露與電活性物質傳輸效率不高。因此，設計優化M-N-C 催化劑的結構以獲得高氧還原催化活性，成為提升金屬空氣電池性能的關鍵。另一方面，在復雜、非均相的 M-N-C 催化劑中識別潛在的金屬活性位點是一個重大的挑戰。隨著同步輻射與原位表征技術等分析手段在電催化劑的研究中不斷深入，M-N-C 催化劑的活性位點結構與反應機制已逐漸被國內外的科研人員進行了深層次地剖析，這能為性能優異的催化活性結構提供更多合理的M-N-C材料設計思路。

本文要點

要點一：高密度NiCo納米合金-CoN4活性位嵌入多級孔碳納米棒材料的原位構筑

圖1. 催化劑合成流程及SEM圖首先，通過尋找到一種具有優異形態學結構的MOF材料— bio-MOF-1，其一維棒狀結構具有較大的比表面積與孔隙率，通過雙金屬離子共交換的方法將Co2+和Ni2+加入到bio-MOF-1中，取代通道內的二甲胺陽離子，由于Co2+和Ni2+水解產生的H+蝕刻劑，生成了具有更多介孔的Co/Ni@bio-MOF-1。然后，在氬氣氣氛下，通過熱解過程將Co/Ni@bio-MOF-1轉化為NiCo納米合金-CoN4嵌入型多級孔碳納米棒材料（CoNi-CoN4-HPC-900）。
要點二：明確CoNi3-CoN4復合活性位點

圖2. 圖1. (a, b) Co和Ni的 K邊 XANES光譜; (c, d) Co和Ni的EXAFS譜的傅立葉變換(FT) k2加權χ (k)函數; (e, f) Co和Ni的K空間擬合曲線; (g) Ni和Co的小波變換光譜同步輻射結果證明了催化劑中的Co位于Co0和Co+8/3之間，Ni基本處于金屬態(Ni0)。Co-N結構的配位數大約為4，Ni-Ni/Co和Co-Co/Ni的配位數分別為8.5±0.7和1.3±0.8，遠小于體心立方結構Co和Ni的配位數(12)，表明CoNi合金是以納米顆粒形式存在的。CoNi-CoN4-HPC-900-Ni只含有金屬-金屬配位環境(Ni-Ni或Ni-Co)，而CoNi-CoN4-HPC-900-Co同時含有金屬-金屬配位環境(Co-Co或Co-Ni)和金屬-氧/氮配位環境(Co-O/N)。由XAS結果可知CoNi3-CoN4復合活性位點在CoNi-CoN4-HPC-900中產生，其有利于吸附氧氣，加速動力學過程和電導率。
要點三：原位拉曼探明催化過程

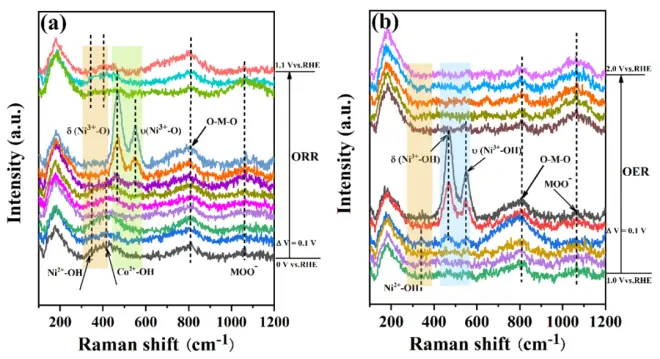

圖3. CoNi-CoN4-HPC-900發生ORR與OER過程的原位拉曼譜圖原位拉曼光譜表明，Co(Ni)(II和Ⅲ) 物種通過氧化還原發生電催化過程。
要點四：柔性及扣式鋅空氣電池性能

圖4. 柔性鋅空氣電池性能將該催化劑制備成漿料涂覆在碳布上作為正極，電解質采用凝膠電解質，負極使用鋅箔，組裝成柔性鋅空氣電池。其電池開路電壓高達1.5 V，最大功率密度為116 mW cm-2，可穩定充放電超過35小時，并且在不同角度下彎曲充放電，電壓穩定，其性能遠遠優于貴金屬催化劑電池。
要點五：DFT理論計算研究反應機制

圖5. DFT理論計算理論計算說明O2的質子化反應(O2+?H+?+ e-?→ OOH*)是潛在的ORR限速步驟，CoNi3-CoN4活性位點比CoN4提供了更高的過電勢去驅動氧還原。對于OER的決速步驟(OH* → O* + H+?+ e-)，在活性位點CoNi3-CoN4上的能壘為0.59 eV，比CoN4?0.67 eV的能壘具有更低能壘，證明CoNi3-CoN4活性位點上具有更快的OER動力學過程。密度泛函理論深刻的揭示了在CoNi-CoN4-HPC-900的催化作用下的反應機理，為具有高活性位點的新型催化劑的設計提供了思路。
要點六：總結作者利用了一種雙金屬離子共交換MOF前驅體，并結合熱解策略原位制備了包覆在氮摻雜多級孔碳中的高度分散的CoNi合金納米顆粒(CoNi-CoN4-HPC-900)。該方法為催化材料制造了獨特的三維多孔結構以及高密度的CoNi-CoN4活性中心，從而獲得了優異的雙功能催化活性和耐久性。同步輻射明確了CoNi-CoN4-HPC-900中催化活性中心為CoNi3-CoN4復合活性位點。密度泛函理論計算證明，CoNi-CoN4活性中心比CoN4活性中心更有利于ORR和OER動力學過程。以CoNi-CoN4-HPC-900為陰極電催化劑的柔性可充電ZAB具有優良的性能、循環穩定性以及在不同彎曲狀態下的柔韌性。本工作為開發金屬空氣電池中基于MOF的高效M-N-C雙功能電催化劑開辟了一條新的途徑。
