【13圖例丨標答的碎片】2020遺址博物館實戰筆記

2021-05-11 09:48 作者:老九門一注課堂 0人讀過 | 我要投稿

你好，我是消防電梯。

在上一篇解讀氣泡圖的時候，我說過氣泡圖是除圖例之外，最直觀也最接近標答的題目要求。那言外之意，圖例就是最接近標答的。嚴謹點說不是接近，它就是。

圖例，就是標答的碎片。

具體是怎么回事兒？那咱們就來看看今天的文章，解讀一下遺址博物館的圖例。

1.圖例

今年的圖例好簡單啊，是因?yàn)殡娪霸侯}目給了圖例之后導致題目太簡單了嘛，讓大多數人輕松搞定，這次命題組吸取經驗教訓了嘛。

就這么干巴巴的兩個電梯，好尷尬啊，碎片好少。

哎，不要慌。文字多我們不害怕，一字一句認真讀；圖例少我們也不嫌棄，一個一個仔細看。

兩個電梯，左邊是無障礙電梯，右邊是貨梯。文字里都有提及，一個是門廳和序廳的豎向聯系，一個是庫前室和管理室的豎向聯系。

一大一下，無障礙是小的，2.4x2.2；貨梯是大的，3.4x3；尺寸也都中規中矩，沒有什么貓膩。

注意，注意電梯的門，貨梯是中規中矩的后配重電梯，但是這個無障礙電梯是側配重對開門的電梯。哎，和以前不一樣，以前的所有電梯都是后配重單向開門的電梯。

咱們?cè)谥v以前真題的時候還說，這個電梯樣本甲方都選完了，就按這個做。別人家選常見的電梯，你非要給人畫成對開門的，尤其是電影院題目。好多同學都自作聰明，一層從大廳進，二層從后場廳出，仿佛很秀的樣子，其實不對。

2.歷年圖例

你看咱們講讀題，很多同學說怎么讀這么長時間啊，其實讀題就是挺長的，現在就是讀2021年考場上的題，只不過是泛讀。

怎么樣才能在考場上那么短的時間內做出高質量的方案？減少需要設計的點；

怎么樣減少設計的點？把有些設計放到考場之外；

哪些放到考場之外？每年考試都會出現的常規要求；

怎么樣才能知道哪些是都會出現的常規要求，去讀歷年的真題啊。

圖例也是，怎么才能知道今年的電梯不尋常？把每年的圖例爛熟于心就好了。聽什么視頻講解課程啊，我就告訴你都沒有反復看真題好使。

2013年超市的圖例

超市的圖例，主要內容給的電梯、扶梯、收銀臺，以及兩種門的畫法，并且還交待了比例是1：200，那我們就可以根據圖示來測量相關尺寸。

注意，這是近幾年考試唯一給門禁圖例的年份。

比如說，2018年客運站在題目中說了站務區要通過門禁和其他區聯系，但是圖例里并沒有給門禁怎么畫，那我們就可以參考2013年圖例的畫法。結果很多人不知道，畫了一個單向門的圖例上去，很是尷尬。

那今年也有門禁啊對吧，專用通道和其他走廊之間需要加門禁，好啦，我們知道門禁怎么畫啦。

當然除此之外還有卷簾我們也能用上，一個是在卸貨處，一個是防火卷簾，就是虛線。

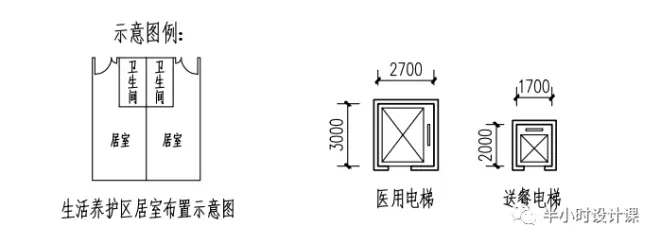

2014年養老院的圖例

主要說了居室布置方式，和咱們經常住的旅館差不多，但是沒有給尺寸，也沒有說比例。

同時居室又是養老院最重要的房間，沒有之一。就好比客房之于旅館，餐廳之于飯店，展廳之于博物館。如果這個尺寸要是錯了，扣不扣大分不好說，反正和標答失之交臂是肯定的。

不過，好在我們還可以測量，雖然施工圖上往往會說圖紙不能測量，以標注為主。但我們知道，通常比例是對的，它是出題人整體縮放過的。

尺寸可能不靠譜，但比例通常不騙人。

2017年旅館擴建圖例?

旅館的圖例和養老院的圖例好像，也是給了標間的示意和幾個正常的電梯。但是電梯畫的略微潦草了一些，沒有畫出轎廂和重錘，感覺有點敷衍。

2018年客運站圖例?

2018年的圖例還是相當全的，非常良心，幫我們解決了很多問題。同時我也想說停考之后的這四年考試題目吧，都特別的好，不管是布局，還是細節，都特別到位。

有點瑕疵我感覺瑕不掩瑜，成績不是很理想的同學找找自身的問題，不用噴出題人或判卷人，沒啥意義。退一萬步講，大家做的都是同一套卷子，優勝劣汰，價高者得，勝敗兵家常事嘛。

真的，2018年的題目出的很精彩，時間會證明。

大小車的尺寸、單向門、安檢機都給明確了。單向門估計除了交通建筑外很少會用到，到是安檢機沒準以后還會碰到，可以大概記一下畫法。

當然，前提是你得了解這東西是怎么回事兒，不要傻傻地畫到圖上，鬧出笑話。單向門中間的十字是單向轉動的，人流只能從一邊到另外一邊。?

安檢機是3個格子，中間那個是輻射的機器，左右兩邊是傳送履帶。行李經過安檢，人則從旁邊金屬感應的門里進入，然后再人工掃描一下。?

2019年電影院圖例 ?

電影院的圖例是歷年圖例中最終的，其他年份都是配角的畫像，這一年直接給的主角的樣子，按著畫就行啦。組一組這幾個房間，往控制線里一放，你就是一注。

值得注意的是這個扶梯哈，你想想它立體的樣子。圖例是標答的碎片，你可以不要搞一個交叉的剪刀式自動扶梯出來。

3.再會來看題

留意到這幾年的電梯沒，都沒有這種對開門的吧，那今年的圖例怎么是對開門的呢？

真相只有一個，標答中的電梯就是對開門的。

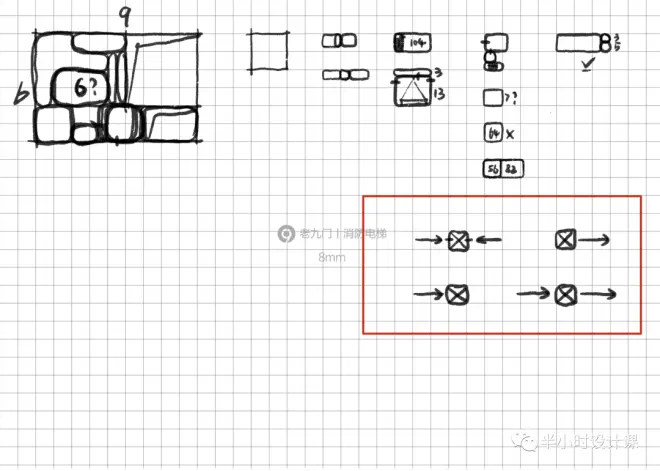

我畫了兩種比較大的可能：

一種可能：一層從兩個方向進，負一層從一個方向出；

一種可能：一層從一個方向進，負一層從一個方向進，一個方向出。

為什么是這兩個可能呢，其他可能有點傻，一個門就能解決了，沒有必要這個對開門。再結合前面的題意，應該是下面這種更有可能吧。

一層門廳大家都從一個方向進，到了負一層之后呢，右邊的門開，然后大家直接就到序廳了，電梯接著上去去接門廳的人。也就是說這個門，它是觀展動線的關鍵一環，連通門廳和序廳。

另外一個門呢，就是殘疾人觀展結束后，題目說了，可以通過這個無障礙電梯通到一層。正常人就走樓梯嘛，然后穿越商店強制購物之后才能離開。

來的時候坐的這個電梯，走的時候坐的還是這個電梯，這個殘疾人有點牛啊，這種霸氣的要求似曾相識的感覺。

2019年電影院是不是也是這樣啊，殘疾人通過門廳區的電梯到候場廳，然后進場看電影，看完電影之后通過入場口出場，VIP中P。

不走尋常路的殘疾人，看看我們當時是怎么處理的。

殘疾人上二層坐的就是這個電梯，下一層還是坐這個電梯，怎么來還怎么走。并且并且，還有一個關鍵，殘疾人的這個散場動線是和觀影的主動線有交叉的，對吧，特殊人群逆行了。

就這個點也為我們的方案設計埋下了一個不大不小的伏筆，預知后事如何，傾聽下回分解。

電梯帶你考一注，6小時方案作圖考試進行中。

預知后事如何，請聽下回分解。
