UG/NX 一托四,延遲抽芯模具結構設計原理,你了解嗎?

在模具設計中,有些結構是非常有代表性的,摸透了很容易做到觸類旁通,以下一例就是如此,其中包括了雙節變向、延遲抽芯,及類似于哈夫的抽塊結構,供大家學習參考。
一、產品3D圖片




二、產品分析
產品名稱:Lower Finish Panel
膠料:PC/ABS
縮水率:1.006
型腔數:1
模具壽命:50萬次
產品外形尺寸:96.31x245.72x134.15
產品上有多個柱位和孔位,因此把柱位和孔位的軸向方向作為出模方向。如上圖所示,紫色面為產品的定模一側的膠位面,藍色面為動模一側的膠位面。根據產品的出模方向來分析產品在模具上的結構,可以看到,產品兩側需要做兩個滑塊,其中一側的產品形狀如圖所示(兩側形狀一樣)

在圓孔下方有一圈骨位,與出模方向成兩個角度,具體如圖所示。藍色面為后模面,紫色面為倒扣面,兩側還有兩個方孔,因此需要設計特殊抽芯機構來成型此處膠位。


三、抽芯結構原理分析
此抽芯機構的名稱可稱為一托四延遲抽芯滑塊。




產品周圈骨位兩側的兩個孔由兩個活動小行位成型。

小滑塊和外面的活動套筒和側邊的7字形耳位形成滑動配合,小滑塊可以沿著7型導滑槽的方向與套筒相互滑動。


小滑塊下端成J字形,與中心鑲件上的矩形孔配合,并且可以做相對滑動。

因此,兩個小行位與活動套筒之間,小行位與中心鑲件之間,中心鑲件和活動套筒之間都有相對運動。它們的動力和運動順序控制都來源于底下的大行位,大行位靠油缸帶動。
四、動作順序說明
活動套筒下滑,小滑塊脫倒扣,中心鑲件不動。紫色的活動套筒下端和大滑塊通過斜度的T型槽連接,臺階以上部分為直身面和后模肉滑動配合,大滑塊后端和油缸螺紋連接。

開模后油缸向后抽動,拉動大滑塊一同后退,活動套筒在斜面T型槽的作用下沿著抽芯方向下落后退。大滑塊和中心鑲件有一段平面接觸,用來控制延遲抽芯。在油缸帶動大滑塊后退的開始一段距離內,由于平面位置的作用,中心鑲件相對模肉和產品靜止不動,活動套筒在模肉和中心鑲件之間滑動。

頭上兩個小滑塊和套筒之間通過7型槽配合,7型槽的方向相對于套筒的運動方向成一定角度,小滑塊下端成J型,截面為矩形,兩個滑塊都同中心鑲件滑動配合。在滑動套筒向下抽動時,小滑塊在7型槽和中心鑲件孔的作用下,向外抽芯,脫出倒扣。

小滑塊抽芯之后的相對位置圖:


小滑塊,中心鑲件和活動套筒一同后退抽芯,抽出所有倒扣面。當小滑塊抽開一個安全距離之后,中心鑲件走完大滑塊上的水平距離,此時中心鑲通過下段的臺階面,被套筒帶動一同沿著模肉套筒孔的方向與大滑塊的T槽斜面做相對運動。

兩個小滑塊也被套筒和中心鑲件帶著一起向下運動,直到所有運動件都完全脫開產品膠位倒扣面,抽芯動作完成。抽芯完成之后的小滑塊,活動套筒和中心鑲件的相對位置圖如下:



抽芯動作全部完成后,產品由頂針頂出。
五、運動行程計算
小滑塊的行程計算

如上圖所示,A為產品倒扣距離,小滑塊行程為C,由于空間的限制,小滑塊的行程約等于產品倒扣加0.5mm,即C=A+0.5,B為活動套筒在第一次抽芯的行程,C為小滑塊的行程即抽芯距離,M為7形槽和活動套筒運動方向之間的角度。B,C,L三條邊組成一個直角三角形,在確定行程的時候直接畫出以上的直角三角形,根據已知條件即可得出所需的各個長度了。
中心鑲件延遲距離計算
如下圖所示,B為中心鑲件的延遲距離即活動套筒第一次抽芯的抽芯距離,,D為中心鑲件在大滑塊的平面上的滑動距離,D=F ,E為活動套筒在大滑塊的斜度T槽中滑動的距離。B,E,F(xiàn)三條邊組成一個三角形,我們可以根據已知條件B和角度G,可求出F和E的數值。

中心鑲件抽芯行程計算

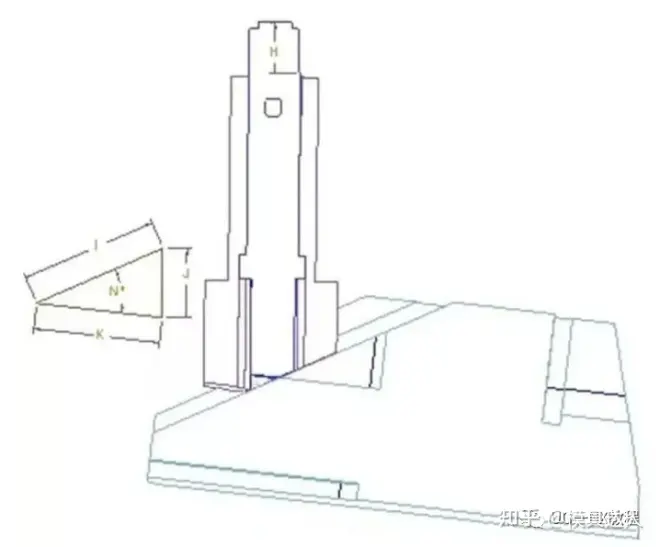

下圖中H為產品倒扣,J為中心鑲件抽芯行程,J大于或等于H+2mm,K為大滑塊運動距離,I為為活動套筒和中心鑲件一起在大滑塊的斜度T槽中滑動的距離,N為T(mén)型槽和大滑塊運動方向之間的角度。圖中I,J,K共同組成一個三角形,我們可以根據已知條件H和角度N,求出K和I的數值。

油缸行程計算
我們?cè)谶x擇油缸型號的時候必須知道油缸的工作行程,在本案中,油缸的工作行程即大滑塊的總運動距離:K+F,然后根據計算結果加上10到20MM的余量選擇油缸。
六、模具大致結構


總結:今天介紹了一個比較巧妙的聯合抽芯動作,使最初認為不可能實現的產品設計成了現實,完全實現了產品設計意圖,是一個比較經典的注塑模具抽芯結構,歡迎交流!
