1 通風與空調系統消聲減振設計措施

1.1 設計階段的聲學優化處理

設計階段配置聲學專業設計人員，從建筑結構布局、功能分區上進行隔聲、消聲處理。通風與空調系統嚴禁穿越噪聲控制嚴格的區域，如休息室等。如必須穿越時，應采用獨立系統，且應采用軟連接等方式將系統進行分割，減少噪聲傳遞。在設計規劃允許的情況下，盡可能降低氣體、液體在管路中的流動速度。

1.2 優化通風與空調系統設備選型

通風與空調在系統選型中，應優先選用低噪、低振的機電設備（設施）。如使用較頻繁的排風機應使用箱式風機，冷卻塔應使用低噪聲閉式冷卻塔，大功率水泵、風機等設備應使用變頻設備，大風量的風機盤管應使用低噪聲電機，同時，應選用緩閉式設備、靜音設備以及高效率、低轉速等設備。同時水泵、風機在最高效率點附近運行。通過一系列的設備選型優化，從源頭降低通風與空調系統的噪聲與振動。

2 通風與空調系統的安裝措施

氣體、液體等介質在通風與空調系統管路流動，會隨著風管、水管將噪聲傳播?？梢圆捎孟暺?、消聲彎頭及消聲止回閥等部件，降低氣體、液體在管路流動中產生的噪聲。在風管、水管安裝過程中，應防止管徑突變，減少?gòu)濐^，盡可能做到管路順直。

2.1 消聲器的選擇原則

消聲器在消除風管管路噪聲的同時，也會增加系統的沿程阻力。消聲器選擇不當，可能會造成系統失穩。消聲器的選擇需要進行嚴格的計算，并應得到原設計單位的認可。同時，現代建筑中機電管線越來越密，消聲器外形尺寸需要嚴格控制。

2.2 消聲器的計算與選型

消聲器計算與選型中，不僅要考慮系統的風量、風阻等參數，還要考慮機電管線的綜合排布。要根據系統風量、風管尺寸、風速等參數，以房間內噪聲允許值為前提，通過計算確定出消聲器的參數。消聲器的壁厚直接影響消聲器的外形大小，需要與現場安裝空間相結合，以確保消聲器能順利安裝。同時，消聲器加工結構中要嚴格控制消聲片的片數、片厚、片間距等參數，防止阻力損失過大，影響系統運行。消聲器的計算與選型，要盡早進行，考慮消聲器加工運輸時間，應隨風管安裝而進行。

2.3 水泵的消聲減振措施

冷卻水泵、冷凍水泵的隔振處理應采用優質剪切擠壓復合型低頻橡膠隔振器。水泵減振臺架應為槽鋼臺架填充混凝土，以保證減振臺架的質量。

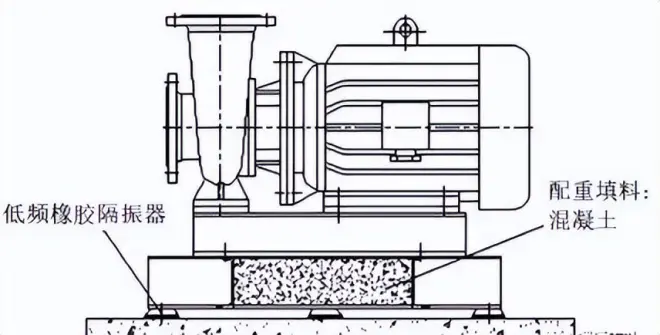

臥式水泵隔振配重臺架一般為設備運行質量的1.0倍以上，立式水泵的隔振配重臺架質量一般為設備運行質量的0.5倍以上，配重部分混凝土填料密度為2200~2 300kg/m3。其中槽鋼臺架的選擇需根據水泵的具體規格和運行質量來確定。一般臥式水泵槽鋼減振臺架，所選槽鋼一般不大于25#，立式水泵槽鋼減振臺架所選的一般槽鋼不大于16#，施工過程中需確保減振臺架的結構堅固。減震臺座的隔振器需要固定牢固，防止水泵運行中出現松動現象。在安裝過程中，要根據水泵本體及附著電機的重心點位置來排布隔振器的位置，以此保證系統的受力均衡性。水泵減震臺座及減震器如圖1 所示。

圖1 水泵減震臺座及減震器

圖2 空調機組減振做法

2.5 風機（吊裝）及風機盤管的消聲減振

吊裝的風機及風機盤管均采用彈性吊架。彈性吊架的選取原則按設備運行質量來選取?，F(xiàn)有吊架有彈簧隔振吊架和橡膠的隔振吊架，從轉速可調和隔振效率考慮，應優先采用彈簧隔振吊架，但彈性吊架產品務必具有防止高頻失效的橡膠隔振墊層和防止底孔與吊桿短路的優化設計。

2.6 排風機組（落地安裝）的消聲減振

普通排風機組隔振根據設備轉速的不同，采用槽鋼臺座+橡膠或者彈簧隔振器形式。轉速低于1000r/min的設備，采用槽鋼隔振臺座+ 彈簧減振器+ 橡膠隔振墊形式。轉速高于1000r/min 的設備，采用槽鋼隔振臺座+ 橡膠隔振器形式。

但是，屋面安裝排風排煙共用風機、排油煙機組等，由于其電機外置，振動通常都比單純排風或排煙風機大，應采用槽鋼臺座+混凝土配重塊減振。彈簧隔振器下方的橡膠隔振墊厚度不小于15mm，防止高頻失效。排風機組（落地安裝）隔振臺做法如圖3 所示。

圖3 排風機組（落地安裝）隔振臺做法

2.7 空調水管道的消聲減振

空調水管道系統都需進行完善的隔振處理，具體隔振措施包括管道隔振吊架、支托架、穿墻、穿樓板隔振處理。在設備（如水泵、空調機組、螺桿機、冷卻塔、板式換熱器等）進、出水口均需安裝橡膠軟接頭。水管落地隔振支架做法如圖4 所示。

圖4 水管落地隔振支架做法

管道隔振及管路穿墻隔振范圍為設備機房及相鄰區域，機房外管路隔振范圍為機房外15m。經過敏感區（辦公、會議）的管道，需要隔聲處理。主要措施對管道進行隔聲包扎，隔聲包扎材料要求采用單層2mm隔聲氈或者雙層1.2mm隔聲氈，雙面橡膠減振墊要求厚度15~20mm。管道吊裝隔振吊架隔振做法如圖5 所示。

圖5 管道吊裝隔振吊架隔振做法

3 措施及建議

本文針對通風與空調系統總結出來的消聲減振技術措施，能夠滿足設計及規范的要求。同時，為達到良好的消聲減振效果，施工中還應注意以下問題：

1）施工前，應做好整個機電系統的管線排布，保證管路順直，盡量使管路少返彎，減少管路損失。

2）空調機房、制冷機房、風機房、鍋爐房等設備噪聲振動較大的區域，機房?jī)?nèi)墻表面應做消聲處理，門體應采用消聲密閉門。

3）施工過程中，要秉性“總包統籌、專業配合”原則，加強各專業施工界面的配合，保證消聲設備及部件的運行穩定性。

4）機電系統綜合調試中，要嚴格按照設計圖紙及規范要求，做好暖通與空調系統的水力平衡（風系統、水系統）。

4 結語

如何做好通風與空調系統，是工程技術人員孜孜不倦追求的方向。以房間允許的噪聲值為結果，通過逆向計算，制訂出經濟、合理、可行的通風與空調消聲減震方案，并在施工過程中嚴格把控，確保消聲減震系統的施工質量。一些具體施工技術措施，如優化通風與空調系統設計方案、優化通風與空調系統設備選型、優化通風與空調系統的安裝工藝等，可以有效地降低通風與空調系統噪聲和振動，為人們營造一個良好的室內環境。
