電氣類專業的朋友應該都知道，2個接觸器互鎖控制電機的正反轉是個非常經典的案例，實用性也很廣。今天我們一起來學習一下，首先我們要知道三相電機為什么有正反轉？

三相電機的供電電源為三相交流電，三相之間有120度的相位差，隨著電流的變化，電機內部會形成一個旋轉磁場，轉子會順著磁場的方向旋轉。如果我們把供電電源的任意兩相對調，磁場的方向就會改變，電機就會反轉。

接觸器的選型：假設三相異步電機是3KW,那么電機的額定電流為6A左右，而接觸器的額定電流我們一般選1.5--2倍電機的額定電流。因?yàn)橐?個接觸器互鎖，而且正反轉運行時為自鎖狀態，所以接觸器的輔助觸點必須有一組常開點和一組常閉點。

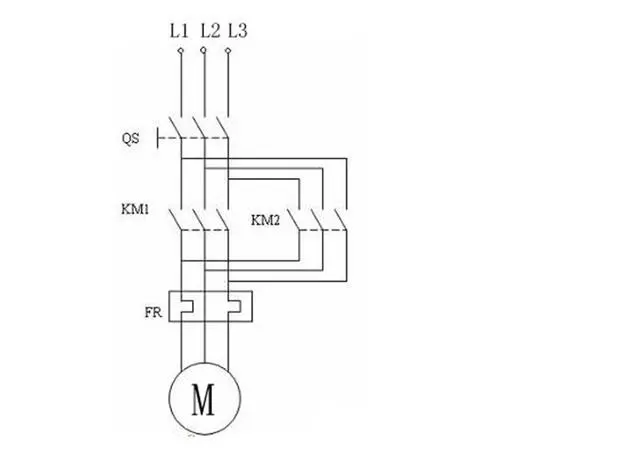

接觸器KM1和KM2的進線端改變一組相序，出線端相序一致，經過熱過載繼電器FR連接電機。

SB為停止按鈕，SBR是正轉啟動按鈕，SBF為反轉啟動按鈕，因?yàn)閮蓚€(gè)接觸器是互鎖的狀態，所以只能有一個接觸器工作。

這種是雙重互鎖電路，比上一個圖中的電氣互鎖多了一重按鈕開關的機械互鎖，建議使用這一種。
