應用程序接口

STMAPI如圖4.24所示。對于基本操作，它由一個讀VI和一個寫VI組成。它還具有兩個補充VI，以幫助傳輸元數據，但它們的使用不是強制性的。每個主要的VI都是多態，這意味著可以將它們與不同的傳輸層一起使用。本文檔討論基于TCP/IP協議的STM通信，但STM也使用UDP和串行作為傳輸層。每個層的API是相似的。

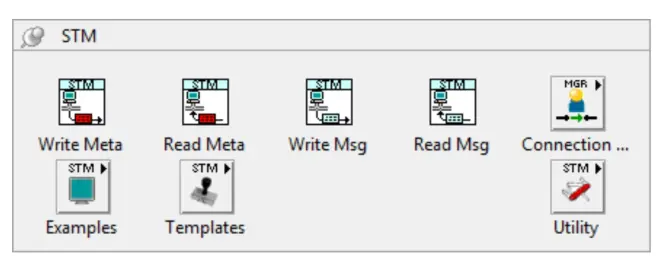

圖4.24.STM函數

STM寫如元

使用此VI將元數據信息發送到遠程主機。為了正確解釋消息，元數據在接收端和發送端必須一致。不應在每個主機上維護數據的副本，而應維護服務器上的元數據，并在客戶端連接時使用此VI將其發送到客戶端。

STM讀取元

使用此VI從遠程計算機接收元數據信息。它讀取和解壓縮元數據數組，可以將其傳遞給讀寫VI。

STM寫消息

使用此VI將任何類型的數據發送到遠程主機。它根據數據、數據名稱和元數據信息創建數據包。調用此VI時，它會檢索元數據數組中名稱指定的變量的索引。然后，它組裝消息數據包，并使用連接ID通過TCP/IP將其發送到遠程主機。

數據必須為字符串格式才能傳輸。使用“Flatten?to?String”函數將消息數據轉換為字符串。

STM讀取消息

使用此VI從遠程主機接收任何類型的數據。它讀取和解壓縮元數據索引和平展字符串數據。它查找meta元素并將其與數據字符串一起返回。然后，應用程序可以使用名稱或其他元屬性作為指導，將平展數據轉換為消息數據類型。在下面的示例中，名為“RandomData”的變量始終轉換為“Array?of?Doubles”數據類型。

該VI通常在循環中使用。由于不能保證數據會在給定時間到達，因此請使用“timeout”參數允許循環定期運行，并使用“超時？”指示器來了解是否處理返回的值。

舉例

圖4.25顯示了STM用于通過網絡發送RandomData和Iteration數據的基本示例。服務器VI如圖4.25所示，客戶端VI如圖4.26所示。請注意，服務器VI會在建立連接后立即將元數據（實現為字符串數組）發送到遠程主機。該示例寫入兩個值：迭代計數器和雙精度數組。元數據包含這兩個變量的說明。

只需將變量名稱連接到STM?Write?Message?VI，該VI負責為您創建和發送消息數據包。由于這種抽象，可以按名稱發送數據，同時隱藏TCP/IP協議的基礎復雜性。

另請注意，應用程序在發送數據之前將數據平展為字符串。對于簡單數據類型，可以使用類型轉換，它比平展到字符串函數略快。但是，“Flatten?to?String”函數也適用于復雜的數據類型，例如簇和波形。

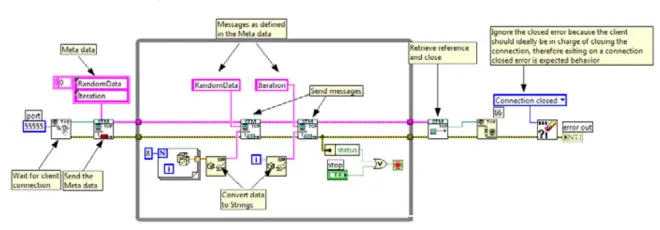

圖4.25.RT目標VI使用STM通信將數據發送到客戶端

可以自定義協議并對其進行擴展以滿足應用程序要求。添加變量時，只需向元數據數組添加一個條目，并為該變量添加相應的STM?Write?Message?VI。

接收數據也很簡單。圖4.26中所示的設計模式在與服務器建立連接時等待元數據。然后，它使用STMRead?Message?VI來等待傳入的消息。當它收到消息時，它會轉換數據并根據元數據名稱將其分配給本地值。

由數據名稱驅動的Case結構提供了一種用于處理數據轉換的可擴展方法。添加變量時，只需使用代碼創建一個案例，即可將變量轉換為正確的類型并將其發送到正確的目標。請注意，外部Case結構處理超時事件。

圖4.26.主機VI使用STM通信讀取傳入數據

此設計模式的一個優點是，它集中了接收數據的代碼并將其分配給本地值。

另一個優點是STM讀取消息VI在接收數據（或發生超時）之前一直處于休眠狀態，因此循環以傳入數據的速率驅動。這保證不會丟失任何數據，也不會浪費CPU時間來輪詢傳入數據。

注意：由于客戶端在運行時之前不知道元數據，因此必須確保應用程序處理所有可能的傳入變量。最好實現“默認”情況以捕獲任何“未知”變量作為錯誤條件。

有關STM的更多信息，請查看以下有關ni.com的白皮書：

LabVIEW?Simple?Messaging?Reference?Library?(STM)

Command-Based?Communication?Using?Simple?TCP/IP?Messaging

A?Multiclient?Server?Design?Pattern?Using?Simple?TCP/IPMessaging

?
