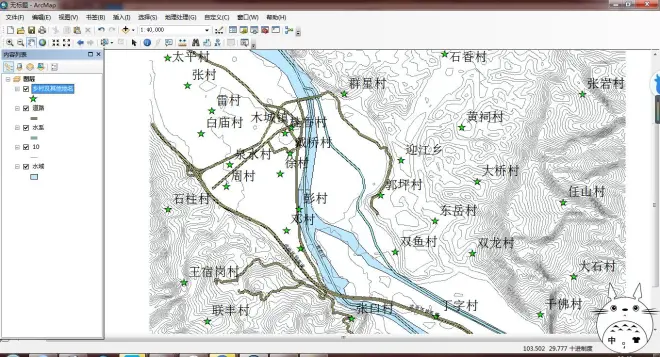

怎么生成10米、50米、100米等高線（地形圖）？

2021-03-01 17:26 作者:Bigemap成都 0人讀過 | 我要投稿

一、首先你需要下載高程數據

第一步：需要的工具

1. BIGEMPA地圖下載器

2. Global Mapper 14

第二步驟：通過BIGEMAP下載高程數據

啟動BIGEMAP地圖下載器軟件，選擇左上角屬性選項，選擇【高程】，如下圖：

3. 選在你要的區域，雙擊下載，如下圖所示：

4. 選擇下載的級別，建議盡量下載16級的，16級為最好級別。如果16級不能勾選，請選擇下載小一點的范圍，高程為矢量數據，超過20M大小，一般電腦都很難處理生成的等高線。下載之后的數據為tiff格式，實際為dem高程數據。

5. 啟動安裝好的Global Mapper軟件，啟動中文版在安裝好的目錄下有個chs或則chinese的啟動圖標，如下圖所示：

??

6. 將下載好的高程數據（下載目錄下的后綴為tiff格式）拖入到global mapper中，如下圖所示

7. 生成等高線，在global mapper中選擇【分析】->【生成等高線】，彈出如下對話框：

????

從上往下，等高距可以任意設置，一般情況我們設置為10，即10米等高線，設置登高線越小，對電腦的配置要求越高，生成的時間也越長。

點確定后，要等一會，電腦越差的時間越長。完了后你看到的是一團顏色，把他放大，如下圖所示：

??

也可以生成3D地形效果：選擇【工具】->【設置】如下圖所示：

??

還可以去掉背景，只留下等高線：選擇【工具】->【控制中心】，彈出如下對話框：

??

上圖中，把你不需要顯示的圖層勾去掉即可。

8. 等高線如何做投影轉換(生成xi'an80，Beijing54)

高程數據下載的默認坐標系是WGS84坐標系，由于在我國的GIS應用中經常會用到xi'an80，Beijing54坐標系，因此，特別講出如何對投影進行相應的轉換。

選擇：【工具】->【設置】，選擇里面的【投影】，如下圖所示：?

??????

由于xi'an80或者beijing54都是國家保密坐標系，在各地的測繪局或者國土部門都保留著轉換用的7參數或者3參數，由于我們不能提供參數，因此選擇通過分度帶來轉換投影，分度帶分為3度帶和6度帶，均可以實現轉換?！救绾芜x擇分度帶】

上圖①中是選擇分度帶，可選在3度帶；也可以選擇6度帶；?

上圖②中是選擇要轉換區域的對應分度帶的帶號，如下圖：

??

上圖③是選擇要轉換的目標投影。

二、如何選擇分度帶的代號？? ???

選擇好以上步驟之后，點擊確定，完成投影轉換，這時候看到的，或則要輸出保存的都是你的投影變換之后的坐標系了。

10 . ?網格顯示，由于下載的高程數據默認的是經緯度坐標，網格需要將投影轉成xi'an80或者beijing54以大地坐標系的方式來顯示網格【投影轉換】；如果要用WGS84，則直接選擇UTM，在選擇對應的【分度帶】；即變成XY坐標，單位為米。選擇：【工具】->【設置】，選擇里面的投影，選擇【UTM】，如下圖所示：

??

點【確定】，然后在選擇【工具】-》【設置】-【一般設置】如下圖：

選擇“目前投影網格”，并在“網格間距”中選擇“定制”“1000”的地面單位。這代表圖上一方格長寬皆是1000米（由于地球的不規則形狀，UTM方格并不是嚴格意義的正方形，只是近似正方形，但不影響使用，它的優點是非常方便估算兩點間的距離和定位，不需要借助比例尺進行計算），你也可以選擇用坐標網格，那么他標的就是坐標了。這樣，也可以很快地知道現在看的是哪里，如下圖：
