小伙伴們大家好啊，距離上次華碩C8E活動投稿至今，歇了大約有40天了，這不，趁著機王大賽配件沒到齊的間隙，來給大家交作業啦。

Section 0. 寫在前面的話

大概在今年七月的時候，華碩的某位員工找到我，跟我說他們有了一個腦洞的想法，你肯定感興趣的，但是什么都不能說（你聽聽這是人話么），八月的時候，貌似越南哪個網站已經把這張卡的圖發出來了，我拿著圖問他這就是你之前說的腦洞么，他跟我說我也沒法跟你說不是（好嘛），然后每次我問這卡什么進度了，統一回復都是這個月月底一定。終于，等到10月底的時候，華碩總算給我寄過來了，問我雙十一文章能搞定么，我尋思這不開玩笑么，你們鴿我?guī)讉€(gè)月，我不也得鴿你們鴿個二三十天啊。

如果玩DIY時間夠久的話，大家可能還記得華碩第一次在自己產品上引入猛禽的概念應該是2014年NV GTX700系顯卡的時候，那會兒其實Strix這個概念還沒劃到ROG產品線下，甚至產品的外觀設計還有點擬物的味道，我引用了CHH評測室文章的一張圖，能看到卡上的倆風扇和紅眼睛，這不活脫脫一只貓頭鷹么。后面ROG自己的牌面Mars卡，Ares卡漸漸不出了，Strix也是被抬到了ROG產品線內，漸漸變成了華碩高端ROG顯卡的招牌，猛禽被賦予了更多的ROG元素，這個猛禽本身的鳥味啊卻是越來越淡了。

言歸正傳，熟悉我的人都知道，我首先是個華碩粉，同時也是個貓頭鷹粉，19年年初在一次華碩裝機活動中收到初代龍神240散熱器的時候，ROG和貓頭鷹的組合一度讓我大叫amazing，但那想來也只是一個一體水冷官方標配了倆貓頭鷹風扇。而今年拿到這張顯卡的時候，才真的讓我驚呼夢幻組合，用你們二次元的話怎么說來著，“雙廚狂喜”，雖然還有些拼湊的痕跡，總算是這兩個品牌的產品和理念深度合作了一把，堆散熱規模的顯卡很多，堆到上12025風扇其實靠之前那些三方顯卡散熱器也能實現（比如采融MK13，九州風神德古拉），但直接原廠標配兩把不論是性能還是噪音控制都拉滿的貓頭鷹頂級風扇，這還是一次，哪怕你們覺得有點丑呢（我不覺得）。

聊的興起就多說了幾句，我們不廢話了，進正文。By the way，這篇文章我收錄在散熱器評測系列文章里，因?yàn)檎f(shuō)實話我對這卡沒啥興趣，我感興趣的是這個散熱器。

目錄

Section 0. 寫在前面的話
Section 1. 顯卡開箱與拆解
Section 2. 裝機展示與配件開箱
Section 3. 測試部分
Section 4. 總結

Section 1. 顯卡開箱與拆解

這張卡的盒子，華碩一改外面薄紙盒里面黑色硬盒的包裝方式，直接用了很厚的彩盒，還在上面加個了提手（果然是定價高不省包材成本了嗎），正面印上了產品的圖片，以及并列的ASUS與NOCTUA LOGO。

背面是產品的賣點，我就看到超大尺寸散熱器和原裝A12x25風扇了。

取出顯卡，好家伙 ，這應該是我見過尺寸最大的雙風扇顯卡了。

設計足夠簡單粗暴，塑料殼子里塞進倆全尺寸12025風扇，還是A12x25。

散熱器的一端是ASUS的LOGO。

另一端則是NOCTUA。

這卡的厚度看著比四槽還多，我只能說，堆規模適可而止啊。。。

兩個8pin供電接口，喂飽一張3070怎么樣也夠了。

背面一覽，有一張顏色很貓頭鷹的金屬背板，背面供電位置還做了鏤空露出設計。

散熱器在PCB末端同樣做了一定程度的延長，加上背板的鏤空設計，能夠進一步增強散熱性能。

在背面PCB上設計了雙BIOS切換開關，分別對應安靜取向的Q模式與性能取向的P模式。

背面供電元器件一覽。

豎起來，是不是有猛禽貓頭鷹的味道了！

這個角度能很直觀的看到這張卡的厚度，接口的話，三個DP，兩個HDMI，常規配置。

背面，能看到這張卡PCB其實已經做了越肩設計，然后散熱器模塊又進一步越了PCB的肩，你們大概直到一張卡如果能不考慮尺寸，規模能做到多夸張。

另一側末端，這卡其實不短，跟TUF差不多，能做到這么粗，可想而知基本是靠這厚度。

配件方面超級簡單，收藏卡一張，要知道ROG STRIX 3080TI也就是4星，這張棕色的卡，加上6星，足以說明這張卡在華碩那邊的定位了。

外觀說完了，怎么能不拆了看看呢，拆卸的話，首先卸掉散熱器和風扇組件，這個角度能看到散熱器是直接接觸核心、顯存和供電原件的。

焦點放到PCB上，說實話也就是一張3070，再怎么豪華，PCB做這么大，空曠是難免的。右側的供電上還覆蓋了一個黑色金屬組件輔助散熱。

取掉散熱，就是顯卡本體了。

拆掉風扇，來看看12cm的散熱器模組。能看到一共有5根熱管，貫穿整個散熱器。

散熱模組的核心側。

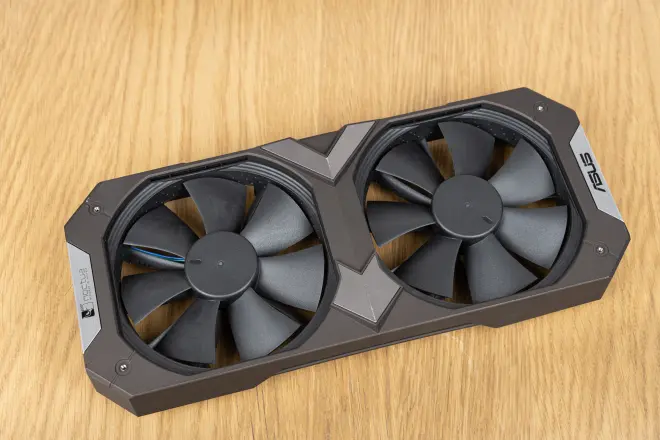

曾經看到網上的偷跑圖時，我一度以為華碩是把A12x25拆了框只留扇葉的，上手拆了才直到，這兩顆A12x25是連腳墊都保留的完整版。

跟零售版A12X25相比唯一的區別就是為了方便裝在顯卡散熱器上，風扇的線材做了特別的處理，是比較細也比較短的設計。

使用完整版風扇的好處來了，既然上的就是12025風扇，并且還直接用4pin pwm通用接口，那也就意味這市面上的12025風扇可以隨便換了。開始整活，首先是貓頭鷹家暴力向的NF-F12 x3000 industrial。

能看到即使是標準12025風扇的線材設計，也能勉強塞進散熱器外殼里面。

然后是P12 redux，emm，顏色不是特別搭配。

你甚至可以給它換上ROG自家的XF120風扇，有一說一這殼子換個黑色，加點ROG元素，這還不賣爆。

顯卡開箱和拆解到此結束，我們?cè)倮^續看看這次我為這張卡測試專門搭建的一臺機器。

Section 2. 裝機展示與配件開箱

其實在收到貓貓卡之前，我還在構思方案的初期，很早就已經確定我會用這款Fractal Design的Torrent機箱，看到這箱子的第一眼，我就直到這可能是近期在效能上做的最好的風冷機箱了，具體怎么個好法我們慢慢聊。先來張正面照，型號是Light TG，也就是淡色鋼化玻璃，基本不會對你展示機箱內部構造產生任何障礙，尤其是我這種一點光都沒有的方案，但換句話說你也沒法跟暗色玻璃一樣，遮蓋一點機箱里凌亂的地方。

擺個45°視角，機箱是比較復古的電源上置結構，靠頂蓋的弧面設計，電源倉沒顯得特別突兀。

正面試圖，大面積鏤空的設計，基本對進風沒有任何遮擋，Matrix的設計不同于以往FD一片鋁板Define或者網面Meshify的設計，很帶感。

銀色鋁拉絲的Fractal銘牌，這質感不怪人家能拿紅點獎。

機箱另一側，這個角度下對背面的線材有不錯的遮擋效果，有一說一做個靜音棉鋼板設計也不錯，就是照FD以往的經驗，重量估計比一片玻璃更可觀。

機箱背面，能看到電源倉的位置其實有一半是深入進頂蓋里的。背面同樣是大面積鏤空的設計，整體設計理念就是全部背面面積都可以用來散熱，用正壓差把熱風全部從背后壓出去，這箱子玩風冷真的絕了，一共四個面，兩個面（前面，底面）全部用來進風，一個面全部用來出風（背面）。

背面I/O，主板是我從2019年用到現在的M12A，就不多介紹了。背面風扇位同時支持12cm或14cm規格的風扇，有一說一其實這個位置裝或者不裝風扇其實已經沒太大區別了，我選擇裝一顆NF-F14是為了在降速使用保證經營的條件下，進一步增強出風效率。

電源我用了顆FD家的850W金牌，用來帶11700K+3070的配置絕對夠夠的。這兩年因?yàn)轱@卡功率的上升，對電源的瓦數都有點PTSD了，回頭想想對于這種次旗艦配置，一顆850W左右的金牌電源絕對是夠用的。

機箱頂面的前部是I/O區域，有前置音頻，USB Type A/C接口，開機鍵和一個很小的重啟鍵，設計與機箱整體很搭調。

去掉玻璃，這會兒看清楚了吧，你們都說貓頭鷹的屎色難搭配，但如果顯卡也是這個顏色，是不是有點柳暗花明又一村，還挺好看的感覺？配色上機箱我保持了原裝的全黑，不搶鏡（也是不想在這個配置上再去買三顆A14了，沒啥意義），核心區域的散熱器，顯卡以及背面出風則保持全貓頭鷹的配色。

貓貓區域，NOCTUA ZONE！有一說一這顯卡做到四槽多，單靠PCB和背板的強度，不下垂是基本不可能的，體積巨大又導致顯卡支架安裝起來難度比較大，所以推薦大家找第三方的顯卡支架來安裝，我這就隨便從C8E的配件里掏出個配件支楞一下，效果還挺配的。

前面板兩顆18038 Dynamic風扇是這個箱子做風冷方案的最大底氣，效率堪比銀欣在FT02（03）/RV02（03）上的多18cm穿甲彈設計，進風效率比垂直風道更高。整個前面板一點面積都不浪費，不遮擋，全部用來進風，風扇做到38mm厚，用尺寸和厚度保證低速下的進風量，就問你怕不怕。當然機箱也標配了12cm/14cm支架，可以在前面板上裝3顆12cm/14cm風扇，或者用來兼容360/420冷排，但是這樣以來總覺得差點意思了。

注意，以下圖片貓頭鷹含量爆表！

D15這種全尺寸14cm雙塔，兩把A15加上背面的A14，一共三把14cm風扇的視覺效果還是挺震撼的。

本來考慮過用U12A，保持顯卡和散熱器的風扇型號相同，但是比較了一下發現U12A的尺寸相比顯卡還是太小了，視覺上不夠搭配，最終還是拆了顆我手頭的全新D15。

來近距離感受下四槽卡。

底部其實也可以與前面板一樣使用兩顆18cm風扇。但是原裝的Dymanic 14cm風扇有三顆，肯定也夠了。

機箱背面，有一說一背面敢用玻璃的機箱，肯定在設計層面上對理線是有信心的，我一向是靈魂走線選手，這次也能壯著膽子show一下了。

半潛式的電源倉，對電源長度的兼容性還不錯，前面的空間也足夠藏一藏多余的線材。

本次FD還特別給我找來一顆850W金牌電源，也來給它做個開箱分享吧。

電源配置上有一組主板24pin接口，五組PCIE/CPU 8pin接口以及四組SATA 6pin供電接口。對于想訂制電源線的同學而言，它的線序和海韻一致，接口配置也與Focus金牌一致。

另一側，是電源線接口以及開關，F(xiàn)D在這顆電源上的設計沒把參數銘牌放在電源兩側，而是選擇貼在了前后面上。

這側保持了兩個側面方向上，電源視覺效果的簡潔。右下角有一個很低調的FD Logo。

電源正面，看起來是塞了顆FD自家的Dynamic風扇，這扇子在靜音這塊的表現還是挺出彩的。

配件的話，標配了電源線，魔術貼，螺絲和使用手冊。

線材這塊分兩組，首先是主板24pin供電線，兩根CPU4+4供電線，以及三根2x(6+2)PCIE供電線，可滿足6個顯卡8pin接口的需求。

第二組則是兩根SATA設備供電線和一根大4D供電線，不算富裕但是絕對夠用了。

Section 3. 測試部分

RTX3070是一款上市時間足夠久的芯片了，相信大家對這塊芯片的性能應該也沒有任何好奇了，既然散熱器是這張顯卡最大的賣點，那我們就重點來測測散熱器吧。
首先是GPUZ截圖，能看到基礎、標稱頻率分別為1500、1815MHz。

為了對比貓貓卡，我特別從華碩另外拿了一片同樣是雙風扇設計的RTX 3070 Dual，測試對比用用也不是主角，開箱我就偷個懶，用張官圖來代替。“雙風扇，樂趣加倍”，估計你今天可能不太能高興的出來了hhh，不過有一說一看看京東售價也知道這倆其實不是一個定位上的對手，誰讓你跟貓貓卡一樣，也是倆風扇呢。

同樣是GPUZ截圖，標稱頻率是1500與貓卡一致，加速頻率稍弱一些，為1770MHz。

測試方法：

• 使用Furmark軟件進行滿載測試，滿載五分鐘后清空數據，紀錄接下來五分鐘內的平均核心頻率，平均核心溫度，平均核心熱點溫度，平均風扇轉速及轉速比例。

• 紀錄測試時不同風扇轉速設定下的溫度，此時將機箱所有風扇與CPU散熱器風扇都調整為500rpm，防止干擾顯卡噪音采集。

• 兩張顯卡均調整為P模式。

首先是默認設定下的貓貓卡，能看到此設定下風扇轉速在61%附近，由于PWM調速下風扇轉速比例只能做到和實際轉速正相關，能看到此時風扇轉速為891rpm，頻率在1745MHz上，核心和熱點溫度分別為62.3°C和73.5°C。

手動將風扇提速到80%，1430rpm，1751MHz，55.6°C，67°C。

提到滿速，2000rpm，1757MHz，53.4°C，64.8°C。

接下來是3070 Dual，默認狀態下風扇直接飆到80%了，2090rpm，1644MHz，70.2°C，82.1°C。

手動提速到100%，3000rpm，1638MHz，63.7°C，75.3°C。

匯總以上數據，加入噪音數據，我都放在一張表里。

首先咱們來看溫度與噪音數據，先是匯總圖表。

我們先來研究同樣是默認設定下兩張卡的表現，此時貓卡是60%的風扇，而Dual飆到了80%，噪音差距是恐怖的10db，此時貓卡的噪音被淹沒在環境背景噪音中無法分辨，而Dual的話，已經可以明顯聽到聲音。溫度上不管是核心還是熱點，差距大約為8-9°C，GPU核心由于面積大又是直觸，散熱難度其實沒有CPU那么大，但是這個差距的話，基本已經是吊打了。

手動將貓卡的轉速調整到80%再做對比，能看到貓卡的噪音只上升了大約3db，溫度差距進一步拉大到了15°C。

再將兩張卡的轉速都調整到100%，此時Dual的噪音已經跨過60db大關了，貓卡的噪音仍然在50db上下，與Dual在80%轉速下的噪音差不多，溫度差距則是10°C左右。如果我們對比貓卡100%轉速和Dual的80%轉速，能發現噪音都在51db左右，而溫度的差距在恐怖的17-18°C。這大概就是兩個9cm薄風扇和兩個全尺寸12025風扇的差距了。

看完了溫度和噪音的關系，再讓我們來看看不同溫度條件下，兩張卡頻率的區別，受限于目前NV卡的頻率策略，測試中不太能去實現固定顯卡頻率到一致測試散熱，NV顯卡的Boost策略有點類似AMD的PBO，即在允許的溫度條件下盡量拉高顯卡頻率。

因此我們研究頻率的方法變成看不同溫度條件下滿載時，核心頻率與標稱頻率的差距，觀察下圖能發現，貓卡在滿載溫度由73.5°C降低到64.8°C的過程中，滿載頻率穩中有升，觀測到的最高平均頻率為1757MHz，此時與標稱加速頻率的差距大約為57MHz，而Dual卡在滿載溫度由82°C左右降低到75°C左右時，頻率甚至還有一些下降，推測這可能是由于在核心看來這倆溫度應該都不低的緣故，此時觀測到的最高平均頻率為1644MHz，與標稱加速頻率的差距為126MHz，這57/126的區別，應該就是除了降低了一截的溫度和噪音以外，貓卡相比Dual這種普通顯卡另外的一個優勢了。

Section 4. 總結

這張卡應該是今年我除了追風者T30以外，另一個要喊“it's everything”的產品了，當然這里面肯定有我的華碩以及貓頭鷹情懷作祟的成分，與前者類似，貓貓卡也是通過大膽的犧牲體積（你真的需要這些體積嗎？）來賺取可觀的散熱性能與噪音水平提升。由ASUS一慣高水平的設計加上貓頭鷹無可挑剔的做工與性能，再結合此次測試的數據，基本可以證明這種另辟蹊徑的解決方案是可行的。

12025風扇的可替換的設計，保證了玩家可以搞出無數的騷操作，你大可以像給CPU散熱器挑選風扇一樣，選擇自己性能，噪音與造型都滿意的風扇替換上去，甚至可以給它加上兩個RGB風扇，但從PCB上沒有任何ARGB或12V RGB接口的設計來看，設計師應該是挺不喜歡你在這張卡上去裝RGB風扇的。最開始做測試之前我還計劃過是不是把風扇換成3000rpm的工業貓，1600rpm的redux貓以及1800rpm的XF120，看看不同風扇在這張顯卡上的區別，后面想想測了也沒多大意義，畢竟你又能找到啥比A12x25更好更均衡的風扇呢？

3070應該只是試水之作，我想華碩以后要么可以搞一個自己的，專門奔著可替換12025風扇去設計的顯卡，當然也可以搞一個深度挖掘A12x25潛力，直接把扇葉做進散熱器（而不是現在這樣的拼接）的顯卡。目前來看，這張卡驗證可行性的目的基本是達到了，我覺得不管是全尺寸12025風扇這個規格，還是可替換12025風扇這個設計，都有搞頭。
