蜂窩煤類型的模型有大量的孔特征，使用一般方法進行制作需要繪制復雜草圖，配合多次陣列才能成型，今天教大家一種快速成型這類模型的方法——填充陣列。

首先選擇前視基準面，繪制一個直徑100mm的草圖，拉伸距離為100mm

如圖所示：

隨后以模型上頂面做為草圖平面繪制一條直線，長度與圓柱直徑相等。

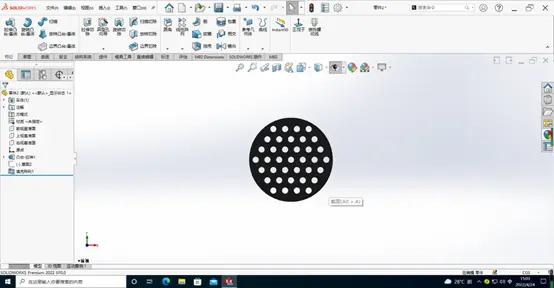

退出草圖，選擇陣列——填充陣列。依次點擊上頂面作為填充邊界，陣列方向選擇繪制邊線，特征與面選擇生成源切，生成一個圖案，指定圖案大小。

?

點擊確定，隱藏繪制的草圖，進行簡單的顏色渲染，一個蜂窩煤模型就做好了。

關于SOLIDWORKS建模蜂窩煤的具體操作可通過下方視頻進行了解。
