模具用處極大，很多產品的生產都離不開模具，電腦、電話機、傳真機、鍵盤、杯子等等這些塑膠制品就不用說了，像汽車和摩托發動機的外罩也是用模具做出來的，光一個汽車各種各樣的模具就要用到2萬多個。只要批量生產就離不開模具，模具素有“工業之母”的稱號。

今天小編想和大家聊聊層疊模，下文中的實例是國內一位老專家“老查”設計的，據說開了國內層疊模設計的先例，我們一起瞧瞧去

這個模具的創意來自于這把最平淡無奇的勺子！

有的讀者會說，勺子模具有什么創意？就是為了高效和快速生產出這個勺子，出現了多層模具的創意，這個多層模具的產生，如果有心的人好好應用，在模具行業真是“錢”途無量??！

雙層疊模技術還可以同時生兩種不同的產品，例如第一層模具生產一種產品，而第二層模具內則生產另一種產品，這些產品可以是材料相同或不同，顏色相同或不同等多種組合。例如利用疊式?？梢詫?shí)現第一層注塑容器面蓋，第二層模具注塑容器主體。

哈哈，扯得有點遠了，下面小編為您介紹一下這個模具！

看了上圖，是不是有人說，這有什么稀奇，不就是個勺子的模具嗎？這個基本的加工廠都可以做出來，創意在后面哦！

對于機加廠來說，產量就是利潤，如果一臺床子生產出來的產品，同樣的時間，產量提高的一倍的話，那加工利潤就會翻一番，所以多層模具的創意應運而生！

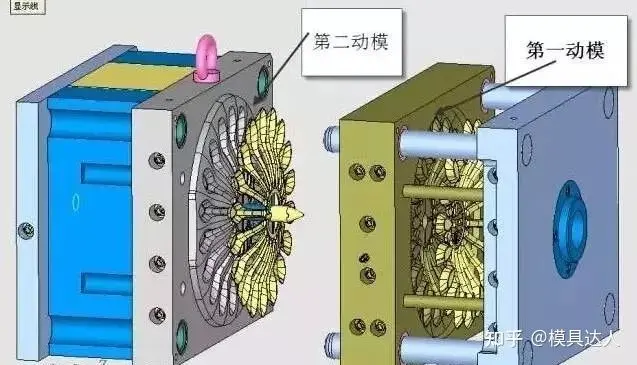

雖然有了第二動模，可是問題的關鍵是二層之間的澆口怎么斷開。于是設計這樣的帶“刀”的澆口：

整個主澆口是一個圓的管子，包在推管內芯上，這個推管內針上有幾條槽，用來拉澆口的。

當模具開模時，二層的產品跟隨動模一起后移，當?shù)谝粍?dòng)模被限位螺絲拉住時，第二動模繼續后移，這時，管狀的主澆口由于推管內針上的槽的作用，繼續被向后拉，由于第一動模上的“刀”的作用，將橫流道與主澆口切開，橫流道被切斷后，與第一層的產品一起留在第一動模和定模之間，并被設置在第一動模上的“氣閥”吹下來，實現自動脫模。

當動模開到底后，注塑機的頂出桿推動模具上的推管，將第二層的產品和第二層的橫流道以及主澆口一起頂出來。也達到自動脫模的要求。

這個就是多層模具的前身，還有3層的和4層的模具。

照這個理論推理下去，是不是好多產品的模具可以照這個模式試一試那？這些模具加工起來并不難，難的是澆口的切斷和產品的自動脫模，大家有什么辦法克服這個困難？趕緊試試吧。

兩層疊層式熱流道注射模具的設計要點

• 注塑機最大注射量

疊層式熱流道注射模具在熱流道板和中心主噴嘴中的物料不影響模具所需注射量，可以忽略不計。注塑機所需的注射容積是標準模具近乎兩倍。

• 注塑機注射壓力

注射壓力的校核主要是檢驗注射壓力能否滿足成型的需要。而疊層式熱流道模具由于采用了熱流道技術，但由于流程增加、投影面積增大，所需注射壓力要比單層冷流道模具大。在校核注射壓力時，應根據各種塑料的注塑工藝，并結合計算機模擬流動分析來確定塑件的注射壓力，再與注塑機額定注射壓力比較。

• 注塑機最大鎖模力

疊層式注射模具的各層型腔以“背靠背”設置，理論上鎖模力不增加。但是，由于疊層式注射模具的中心主噴嘴及分流板增大了流動通道，使塑件加上澆注系統在分型面上的投影面積有所增大;并且由于疊層而延伸了流道，壓力損失比常規單層模具大，注射壓力相應增大，致使型腔壓力增大，故鎖模力有所增加，校核時按相同單層模具所需鎖模力增加10%~15%是比較安全的。

• 注塑機開模行程

疊層式注射模具在兩個層面分型開模并頂出塑件，當校核開模行程時需采用相同傳動比的齒輪齒條或曲肘連桿開模裝置等同步開模機構，其開模行程是單層模具中最大開模行程那一層的2倍。

• 主噴嘴長度

中心主噴嘴不能太長或太短，這樣模具閉合時，中心主噴嘴不會超出注塑機噴嘴在機座后退或前進的最大距離。由于中心主噴嘴要與模具的中間部分在分型時一起移動，所以應確保開模后中心主噴嘴仍留在定模部分內，以防止中心主噴嘴頭部的溢料滴入定模型腔壁上。

• 澆注系統

疊層式注射模具熱流道澆注系統能夠較好地傳遞注射壓力，有利于提高塑件的成型質量，并易于實現自動化生產，但對塑料品種有一定要求，而且熱流道系統價格昂貴。

• 模溫控制系統

模溫是影響塑件成型質量的重要因素之一，疊層式注射模具設計時應保證各層型腔的溫度條件控制一致。對于疊層式熱流道注射模具，為減少熱流道系統由于熱傳導的熱量損失，應減少模具與熱流道板之間的接觸面積，并設置相應的隔熱墊塊。

• 開模機構

為使塑件收縮一致，塑件在各型腔中的停留時間(冷卻時間)應當相等，故疊層式注射模具應當確保各層型腔的分型面同時開啟。齒輪齒條傳動機構和機械式連桿機構常作為疊層式注射模具的開模機構，前者的技術性能較好，也較經濟，但后者的靈活性更大。
