項目計劃

在上世紀90年代，俄羅斯最好的坦克T-72B、T-80U和T-90并不優于外國坦克，這已不是秘密。這并不奇怪，外國坦克在過去15年中經歷了幾個現代化階段，而俄羅斯在這坦克方面沒有做任何事情。坦克現代化是提高俄羅斯坦克群技戰術指標的最現實、最經濟的途徑。這將使俄羅斯的坦克達到與北約國家現代化坦克相當?shù)能娛录夹g(shù)水平。

同時也有人指出可以研發并大量生產一款具有革命性設計的坦克，雖然我們也希望這樣，但俄羅斯在短期內，由于資金不足，研發并大量制造新型坦克是不現實的。對最先進的T-72B、T-80B和T-90坦克進行現代化改造，將有助于提高俄羅斯現有坦克群中現代坦克的比例。

俄羅斯對之前生產的坦克現代化的要求便是提高火力、保護和機動性的綜合作戰能力。

火力方面要求：

使用2A46M-4（M-5）火炮，將裝有遠程彈道引爆引信的破片彈藥納入彈藥中，從而提高打擊人員的效率（2倍），在炮彈引爆系統中安裝彈道修正單元，使射擊精度提高5%。改進穿甲彈，使其裝甲穿透能力提高30%，采用熱成像瞄準具，夜間和復雜條件下的視距可達2800-3000米，安裝配套的彈道火控和射擊裝置進一步提高火力。

保護方面要求：

安裝新型ERA“化石”，電磁防護系統，新的消防設備“霜”，光電抑制系統，以及降低能見度的措施。

機動方面要求：

提高坦克機動性的解決方案是通過安裝1000馬力（B-92）柴油發動機、加強變速箱、升級的發動機、夜間駕駛員機械裝置TVN-5等來實現的。通過將坦克集成到戰術控制單元的自動控制系統中來提高指揮控制能力。

2000年，隨著T-72B和T-80B坦克沿著上述的升級方案開始升級，T-72B“Рогатка”坦克在下塔吉爾的2006年國際武器裝備展覽會上首次公開展出。事實上，展示的所有解決方案都已經演示過，并且已經足夠熟悉了，但正是在這里，它們被集成到一臺機器上。

“Рогатка”是現代化俄羅斯軍隊龐大的T-72B坦克群的主要選擇。一年前，該坦克曾向俄羅斯國防部長展示。伊萬諾夫和官員們隨后對該坦克進行了長時間的測試，并最終在俄羅斯主要武器展上展出。T-72B以“Рогатка”為主題的現代化坦克的主要作戰品質——火力、防御、機動性和指揮控制。

T-72B“Рогатка”坦克

T-72B“Рогатка”展示了它的性能

T-72B“Рогатка”的火力指標

T-72B“Рогатка”坦克上安裝了改進后的2A46M-5火炮，并配備了提高火炮射擊精度的彈藥。該裝置是一個光電系統，由安裝在炮管底部的特殊接收發射單元和放置在槍管切口上的反射鏡組成。與2A46M火炮相比，2A46M-5的精度提高了15-20%，總散射率降低了1.7倍。這門炮是在葉卡捷琳堡第9炮兵廠生產的。

該裝置采用的數字信號處理，可以在廣泛的干擾和操作影響下測量所需的槍管參數。測量的參數作為彈道計算的修正，以提高射擊精度。

提高炮手射擊精度的光電裝置

化石爆炸反應裝甲

坦克車長的旋轉塔及其觀察系統保持不變

炮手瞄具

開火

橫風傳感器ДВЕ-БС

白俄羅斯Пеленг生產的多通道瞄具（瞄準、測距、熱成像通道以及與之相結合的導彈制導通道）配備了法國Thomson-CSF公司下Catherine生產的第二代熱成像攝像機。TPD-K1的瞄準具被保留為輔助瞄準具?！八蓸洹泵闇势魈峁┐怪焙退狡矫娴莫毩⒎€(wěn)定，并產生瞄準角和側前 置角并將其引入武器穩定器。升級后的瞄準器可有效打擊3000米以上的目標，并可識別距離高達4-5公里的目標坦克型號。導彈制導武器的使用能力也得到了提高，夜間有效使用導彈的能力也得到了提高。

熱成像瞄準鏡取代了老舊的1K13-49 EOP夜視鏡，后者也用于制導導彈。紅外探照燈照射目標時，主動模式下的視距不超過1200米，被動模式下的視距為500-800米。

不幸的是，俄羅斯企業仍然無法批量生產國產熱成像，盡管該領域的實驗開發并不低于國際標準。（注：該文章的時間為2006年，不過2018年的俄羅斯國產類三代熱成像年產量30部不到，直到特別軍事行動開始，俄羅斯國產類三代熱成像年產量才到三位數。）

T-72B“Рогатка”的防護指標

在坦克上安裝了模塊化型化石反應裝甲。它與接觸5反應裝甲系統的主要區別在于模塊化。

與接觸-5型相比，模塊化型化石有許多優點。模塊化的化石系統，可安裝在以前生產的坦克（T-72、T-80等）上，由部隊在野外進行維修?；到y(tǒng)允許在現代設備的作用下提高保護水平，并具有更好的現場維修性能。眾所周知，裝備“接觸-5”系統是在工廠條件下制造坦克的過程中進行的，這使得其難以現代化和維護。

化石裝甲架設圖

與“接觸-5”相比，在炮塔上安裝的“化石”，為正面投影提供了更好的重疊防護。坦克炮塔還配備了橡膠屏蔽，掛在底部化石爆炸反應裝甲單元的前面，降低了坦克的紅外能見度，并在一定程度上改善了對某些類型化學能彈藥的保護。

從生產的角度來看，模塊化結構允許在專業生產中制造模塊，而外殼上只焊接緊固件，因此，俄羅斯國防部企業在例行維修過程中，可以快速有效地將國產坦克的大部分防護提高到現代坦克要求。值得注意的是，這種升級本應在10年前完成，如果再進一步拖延（注：該文章的完成時間是2006年。），那么俄羅斯坦克，更確切地說，其主要的T-72B和T-80B的防御將落后于外國坦克，這是很危險的。

與接觸5相比，模塊化的化石在覆蓋受保護的炮塔和車體正面投影方面提供了更好的性能。此外，化石的使用將使俄羅斯武裝的所有主要坦克型號——T-72和T-80（及其改裝）能夠統一防護。眾所周知，用于T-72B/T-90和T-80U/UD坦克反應裝甲的架設設計在結構上有所不同，這自然會削弱統一性。

T-72B“Рогатка”的防護軟措施

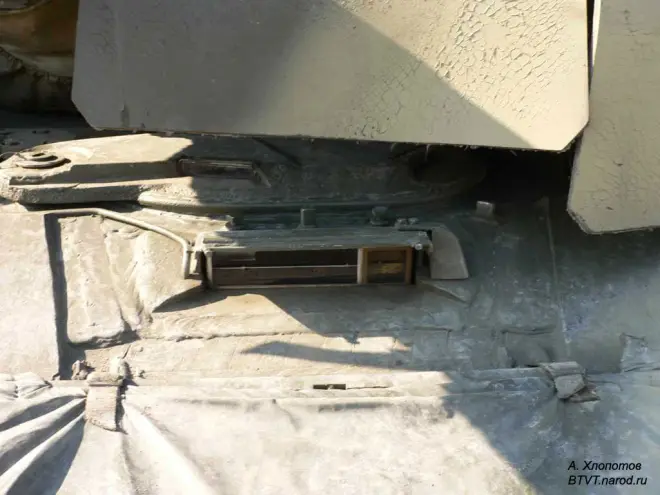

電磁防護模塊

T-72B“Рогатка”坦克

T-72B“Рогатка”坦克進入雷區（這個雷區就是那個最近幾年挺火的智能反96B雷區）

模擬觸雷，值得注意的是磁性反坦克地雷并沒有在坦克底部爆炸，而是在車前爆炸

此外，T-72B“Рогатка”還配備了電磁保護系統，提供了對帶有磁性引信的反坦克地雷的保護。這種地雷是集束彈藥的一部分，用以向坦克集結區或坦克縱隊移動的地區投擲。電磁防護系統使坦克能夠在不等待工程支援的情況下迅速穿越此種雷場。

T-72B“Рогатка”的防護軟措施

“斗篷”系統

坦克炮塔上的披風與橡膠屏蔽板

側面、架設線路和車體上的“斗篷”

偽裝套件“斗篷”是坦克的標準套件。展出的樣品在2000公里的航程中經受住了考驗，這解釋了它有點破舊的外觀。

當坦克配備“披風”套件時，它在近紅外范圍內被晝夜儀器和瞄準器、熱成像系統和制導頭探測到的概率降低了30%。在熱范圍內，紅外探測和鎖定到坦克的概率降低了2-3倍。坦克在無線電熱范圍內的可見性急劇下降——偽裝和背景的坦克溫度幾乎相同。在雷達范圍內，發現“披風”坦克的概率和距離降低了6倍或更多。

斗篷的作用原理如下：入射電磁鐵場部分地被電子元件在導電層1、2、3和表面6中交替反射。由于電介質層厚度為4提供了相移，因此多次變換將入射電磁場的能量轉化為導電層1、2、3的熱能。吸收效應通過在電子束導電層結構中表現共振來增強。外罩5的防護罩是由電厚度不均勻的外罩制成的，其不均勻性的-表面與工作范圍內最小波長的切弗-等量，由于非均勻性上入射場的干擾，防護罩在毫米范圍內的短波部分被吸收。

T-72B“Рогатка”的防護軟措施

電子對抗設施與格柵裝甲

“窗簾-1”主動防御系統

煙霧彈拋射器

“窗簾”系統創建于80年代末，它在0.7-2.5微米的光譜范圍內向機組人員提供關于坦克激光照射的警告，并通過釋放煙霧消除激光輻射，為半自動制導系統的反坦克系統提供主動干擾。

然而，該系統現在不能滿足所提出的任務，因為目前用于測距儀的波長范圍為0.63-10.6微米。有可能在現代坦克中采取了一些糾正這一缺陷的措施，但沒有正式宣布這一點。

為了保護車體側面和車尾的投影，坦克配備了格柵屏幕（RE）。RE不是一個新的設計，在行動原則上類似于格柵安裝在坦克上，甚至在偉大的衛國戰爭的最后階段就已經開始使用這種概念。RE確保在不形成累積噴流的情況下被摧毀的概率為50%~65%，在其他情況下，裝甲穿透能力可能降低70-100%。

如果聚類手榴彈的頭部被擊中，彈藥的聚類襯里會被破壞或損壞，因此聚類效應可能不會在聚類中表現出來，或者在這些條件下形成的射流具有較低的穿透率。如果彈藥直接落在板上，則引信正常工作并產生累積射流。然而，計算和實驗數據表明，這種情況發生的可能性很低，大多數情況都會被格柵提前引爆。

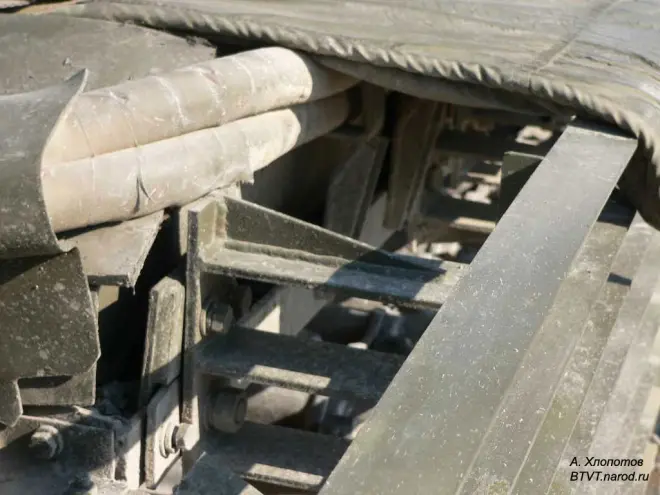

在T-72B“Рогатка”坦克車體的側面和尾部安裝RE的照片。為了方便維護，RE是折疊的。每個RE部分由鉸鏈連接組成，可以將下半屏幕旋轉到垂直滑道上，并將其鎖定在頂部位置

專家們注意到“披風”與側面格柵明顯不匹配，格柵屏幕是角反射器（增加了雷達的可見性，而“披風”旨在減少它）。

研究所的專家解釋了這種情況：

該研究所設計師提供了幾種升級T-72B坦克保護的方案，以適應不同的應用條件。其中包括一個變種與“斗篷”和特殊的側橡膠屏蔽，也降低了雷達對坦克的能見度。這種變種被認為是在大規模軍事沖突中使用坦克，在這種沖突中使用遠程偵察和高精度武器的可能性很高。

格柵的變體是一個簡單的解決方案，使坦克能夠快速適應城市的戰斗條件，在這種情況下，RPG讓坦克很可能從任何航向角被擊中，對隱身性的要求很低。也就是說，格柵選項并不意味著必須使用“斗篷”。

當然，不可能將這些解決方案結合起來，并將其作為一個單一的現代化單元來展示。在格柵上裝披風的建議專家也是不可接受的。在這種情況下，格柵變成普通的排屏，效率很低。

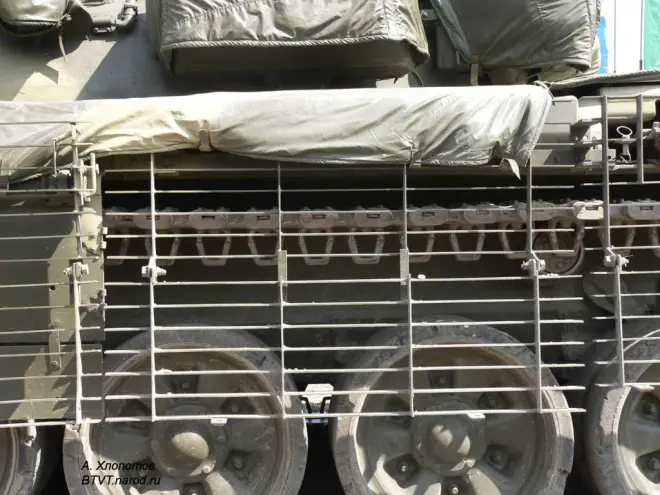

T-72B“Рогатка”坦克車體側面和尾部安裝RE的照片

T-72B“Рогатка”的機動指標

1000馬力的新型B92S2發動機大大提高了坦克在戰場上的速度和機動性。發動機配備了渦輪增壓器（TKR），可以將動力裝置的功率提高到30%（與現有的相比），并有一個輸出渦輪連接到左側，一個輸出壓縮機連接到發動機部件。通風系統在下方的通風處還配有一個空氣凈化器，該箱依次與發動機的通風口相連?？諝鈨艋髟诔隹谔幣溆幸粋€橢圓形管，該管與TKR壓縮機總軸線上的氣管相連。在這種情況下，排氣道是噴射器的噴嘴，排氣系統的補償裝置和噴嘴切口被移到發動機傳動艙外，放置在履帶架上。

新的發動機排氣裝置，提高了內燃機排氣裝置的可靠性

帶大功率發動機的現代化變速箱

除了主動力裝置外，升級后的坦克還配備了一個輔助裝置（VSU），用于在主發動機關閉時為坦克供電。這不僅大大降低了燃油的消耗，而且大大降低了坦克在紅外波段中的可見概率。

坦克的履帶懸掛系統也得到了改進，它包含了由沖壓元件制成的履帶，由平行的橡膠金屬鉸鏈連接在一起，帶有外切邊的支撐輥，支撐輥，驅動輪，帶窗的雙輥導向輪，在與支撐輥接觸的地方，沖壓的履帶元件是光滑的，雙導軌輪輪輞的端面配有破冰器突出，在破冰器下的圓盤區域，在輪轂附近有開裂的斜面剛性邊緣。

驅動輪

履帶由沖壓元件制成，由平行的橡膠金屬鉸鏈連接在一起，適用于所有現代和現代化坦克及其基礎上的車輛。

在車尾的車體上，一個弧形的擋泥板被固定在車體的側面，與履帶的入口相對。在坦克身上安裝弧形擋泥板可防止履帶向下滑動，從而提高平坦地形上的平均速度，并避免履帶卡在驅動輪和車身之間，導致驅動輪、支撐輥和履帶軌道過早故障。

升級后的坦克T-72B“Рогатка”（類似于T-90）履帶的主要特點圖紙

T-72B“Рогатка”的末路

綜上所述，可以說，“Рогатка”是T-72B坦克深度現代化的一個相當平衡的選擇，在最關鍵的參數上消除了與外國現代坦克的落后。這首先適用于火控系統，它從來不是T-72系列坦克的強項，在許多指標上落后于國內外現代坦克（T-80B、T-80U/UD）。炮手瞄準系統的現代化和現代化自動化系統和現代化火炮的裝備大大提高了T-72B的火力能力。專家們認為，化石反應裝甲將確保坦克的防護性能，降低紅外能見度的問題也得到了全面的解決。

T-72B“Рогатка”無論是硬指標還是軟指標，即便用2023年的眼光去看仍不過時。可惜的是即便是這樣，T-72B“Рогатка”的升級價錢也是當時的俄羅斯無法接受的。該車只生產了6臺便停止了，他們有可能分發給了部隊，有可能進了博物館，也有可能在下塔吉爾的坦克倉庫里等待再次批量生產的命令或者是封存拆解的命令。
