在5G NR種， 3GPP規范定義了HARQ碼本，為了在進行下行數據傳輸時向基站提供反饋。UE在PUSCH/PUCCH中發送 ACK/NACK用于相應的PDSCH。

5G HARQ支持以下特點：

1. 每傳輸塊（TB：Transport Block），需要一位 HARQ 反饋；

2. 每UE支持多個 HARQ過程 (最多支持16），但每HARQ都必須有單獨的反饋過程。

3. 在一個PUSCH/PUCCH中，UE可以針對多個PDSCH接收發送反饋；

4. DCI format1_0和1_1具有用于HARQ反饋傳輸和相應PDSCH接收的定時信息；

5. 如果支持基于CBG的HARQ-ACK反饋，則就支持在NR PDSCH中基于傳輸特性的代碼塊組（CBG：Code Block Group）。

• 支持每CBG 1bit的反饋；

• 高層定義了 CBG粒度，一個CBG可以有一個或多個CB；

• 一個TB有多個CBG , 因此，對于由多個比特反饋表示的TB（即，反饋比特的數目＝CBG的數目）

碼本是一個比特序列，它是使用針對所配置的時間窗的多個PDSCH接收的ACK/NACK反饋來構造的。

3GPP定義了兩種類型的HARQ碼本

• Type1碼本是gNB通過RRC信令（半靜態）提供的固定大小碼本；

• Type2碼本是具有動態大小和根據資源分配而變化的碼本；

Type 1 Codebook

碼本總大小是給定時間窗內PDSCH傳輸次數的總和。對于特定的時間窗，這個總和與下列有關：

1. 在單個時隙內多個PDSCH 傳輸；

2. 跨時隙傳輸多個PDSCH

3. 跨載波傳輸?shù)亩鄠€(gè)PDSCH

4. 對于特定的 PDSCH的多個傳輸塊TB

5. 一個TB中的多個CBG；

具體時間窗口將由用于分配PDSCH資源的DCI定義。注： DCI format1_ 0 具有字段“PDSCH-to-HARQ_feedback timing indicator”：取值∈ {1,2,3,4,5,6,7,8}.

DCI format1_ 1有一個字段“PDSCH-to-HARQ_feedback timing indicator”，該字段可以從“dl-DataToUL-ACK”信息元素配置的一組中獲取值。dl-DataToUL-ACK元素的值范圍可以在0到15之間取8個值。此字段指示到UE的HARQ反饋定時（以時隙為單位）。

考慮一個情況，UE在時隙“n”中接收PDSCH，因此相應的反饋將在“n+k”時隙中發送。其中“k”由“PDSCH-to-HARQ_feedback timing indicator”確定?！づe一個例子， 當使用DCI format1_ 0 ，其中k=8；這意味著， HARQ碼本 在“n+8”時隙中傳輸?shù)?，可以包括在n、n+1、n+2、…n+7時隙中接收的PDSCH的接收反饋，意味著時間窗口可以包括8個連續時隙。

如果使用了DCI 1_1和“PDSCH-to-HARQ_feedback timing indicator ’,Type1碼本大小的計算如下：

• UE配置了3個載波，以及 k = 8

• 載波1:每TB 有4層和4個CBG=>1個TB? 4bit用于HARQ反饋

• 載波2:無 CBG傳輸?shù)?層 => 2個TB? 2bit用于HARQ反饋

• 載波3:每TB有8層和8個CBG=>2個TB? 16bit用于HARQ反饋（每TB 8位）

• 總累積時隙=8（即k=8），因此碼本大小=（4+2+16）*8= 176位

在上述示例中，假設每個時隙只有一個PDSCH傳輸?？赡艽嬖趩蝹€(gè)時隙可以具有多個PDSCH傳輸場合的情況。

Type1碼本的局限性

半靜態碼本的大小是固定的。如上例所示，不管實際的PDSCH資源分配如何， UE必須在HARQ碼本中發送176位。考慮一個例子，在單個時隙中有3個PDSCH 分配，并且此配置應用于所有3個載波。Allocation 1 (S， L）={2,4}，Allocation 2（S，L）={6,4}，Allocation 3（S，L）={10,4}，因此總碼本大小=3*176= 528位。

如果PDSCH UE接收的不是3而是2 個PDSCH分配 , 然后UE仍將發送528位。為了克服這個限制，3GPP定義了Type 2碼本 具有動態大小。

Type 2 Codebook

Type2碼本消除了由于未使用傳輸場合而導致的效率低下，但是對于Type2碼本，另一個困難是在實際傳輸和反饋之間保持正確的計算。

在靜態碼本，UE在空缺的碼本條目中不存在PDSCH傳輸，即碼本條目和 PDSCH一一映射。

在動態碼本，如果UE錯過了上的任何PDCCH控制的PDSCH傳輸，然后從UE的角度來看碼本大小變小了，但是基站仍然映射丟失傳輸?shù)拇_認。

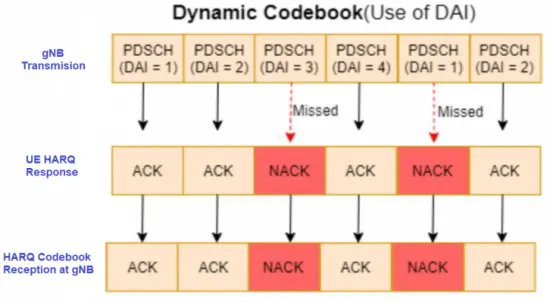

為了解決這個問題， 3GPP引進了一個計數器：?“Downlink Assignment Indicator(DAI)”。DAI有助于避免漏傳造成的問題。這個計數器有兩種格式：?DCI 1_0 和 DCI1_1 。

DAI是 2位字段,它的范圍是1到4，這意味著DAI最多可以檢測到3次漏傳。gNB將提供 DAI值 ，如果UE檢測到DAI的任何遺漏值，則UE將假定遺漏傳輸并且它將映射到空白碼本里。在每第四次傳輸是，計數器值將重置。
