01 確定總體劃分思路

1.1 檢查模型

1.1.1 處理模型

1.1.2 切分模型

1.2 繪制引導網格

1.2.1 劃分網格區域

1.2.2 劃分2D網格

1.3 繪制體網格

1.3.1劃分上部分體網格

1.3.2 劃分中間部分網格

1.3.3單循環體網格劃分

1.3.4 整體網格生成

1.4 檢查網格

1.4.1 體網格共節點

1.4.2 體網格檢查自由邊

1.4.3 體網格檢查T形邊

1.4.4 檢查體網格質量

本案例使用模型

02 開始網格劃分

2.1 檢查模型

2.1.1 處理模型

檢查模型完整性，模型完整。

2.1.2 切分模型

觀察模型，模型圓周循環對稱，可以通過旋轉對稱1/6模型完成整體模型構建。

通過命令：geom>solid edit >trim with plane/syrf，對模型切分，如圖2。

2.2 繪制引導網格

2.2.1 劃分網格區域

通過命令：Geom>quick edit>split surf-node；劃出網格區域面；完成結果如圖3

2.2.2 劃分2D網格

通過命令：2D>automesh；對切分得到的區域進行網格劃分，完成結果如圖4

2.3 繪制體網格

2.3.1 劃分上部分臺體網格

通過命令：3D>spin；得到如圖5所示的網格

2.3.2 劃分中間部分網格

通過命令：3D>drag；得到如圖6所示的網格

2.3.3單循環體網格生成

通過命令：tool>reflect，完成單循環體網格創建。

2.3.4 整體網格生成

通過命令：tool>rotate；旋轉生成整體網格。

2.4 檢查網格

2.4.1 體網格共節點

通過命令：tool>faces；完成模型共節點，如圖10所示。

2.4.2 體網格檢查T形邊

通過命令：tool>edges；檢查T形邊，檢查結果如圖11。

2.4.3 體網格檢查自由邊

通過命令：tool>edges；檢查自由邊，檢查結果如圖12。

2.4.4 檢查體網格質量

根據網格質量表格（表1）檢查體網格質量

數據來源：《機械產品結構有限元分析通用規則》，國標GB/T 33582-2017

2.4.4.1 檢查網格最大斜度

檢查網格最大斜度，如圖13所示

2.4.4.2 檢查網格最大長寬比

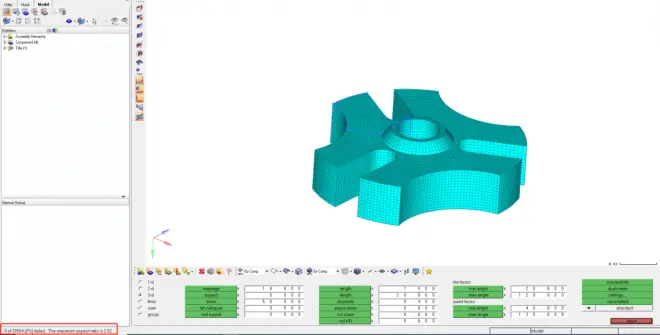

檢查網格最大長寬比，如圖14所示

2.4.4.3 檢查網格最小角度

檢查網格最小角度，如圖15所示

2.4.4.4 檢查網格最大角度

檢查網格最大角度，如圖16所示

2.4.4.5 檢查網格最大翹曲率

檢查網格最大翹曲率，如圖17所示

體網格質量檢查通過

03 網格劃分完成

異性傳動件網格劃分完成，如圖18所示。
