想必不少硬件玩家在雙十一入手了一堆超性價比的裝備，管家其實也不例外，在雙十一期間給自己組了臺HTPC備胎機給自己在家辦公使用，催更的朋友們都說管家鴿了這么久等得脖子都長了，所以特意寫出來給大家分享一下~

主角介紹

作為高性能HTPC定位的裝機，這次并沒有選擇ITX機箱而是MATX，畢竟管家自己也是一個對散熱和拓展性有一定要求。而這次入手的機箱是來自酷冷至尊的NR400,選擇它的原因很大程度是因?yàn)樗侠淼膬?nèi)部設計和優秀的散熱性能。

NR400本體

面板濾網特寫

頂部支持240/280冷排并附帶防塵網

在機箱外觀方面，NR400走了極簡外觀設計風格，非常對管家的胃口，同時機箱的設計上完全針對散熱性能做優化，前置面板為全尺寸的濾網設計，進風效率同期算是無出其右了，頂部預設240/280冷排安裝位，可以說NR400在散熱方面是相當給力的了。

前置IO部分

機箱在IO部分是設在機箱五金框架頂部，拆裝前面板相對方便，音頻接口部分也改成手機3.5mm單孔，使用手機耳麥的玩家不再需要轉接線。

機箱內部

走線孔特寫

這次裝機主板來自技嘉的Z390M GAMING，在MATX這個尺寸上可選型號十分有限，選擇原因也無他，看到技嘉用料不錯于是就入手了。

包裝正面

全套附件

不同于高端產品，Z390M GAMING的定位為主流，在附件方面除了驅動光盤和箱說外，還有兩條SATA數據線，可以說該有的都有了。

主板正面

IO區域細節特寫

Z390M GAMING作為一款GAMING定位的主流MATX主板，使用了一體IO設計，而IO裝甲是附帶燈光效果的，顏值還算不錯，另外CPU供電為8+4PIN供電，應對9900K相對輕松一些。

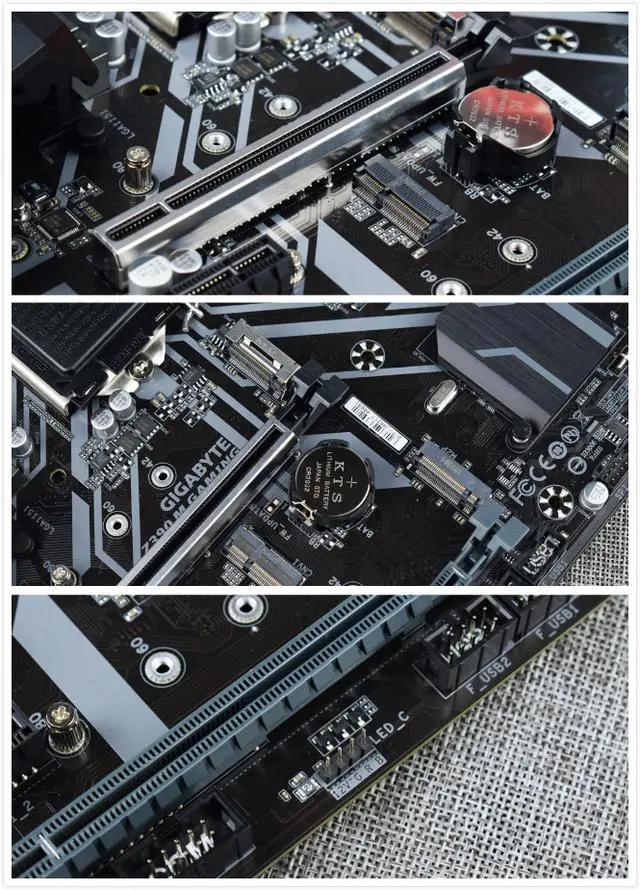

主要拓展插槽一覽

帶盔甲加固的內存插槽

相比其他廠家，技嘉在這塊Z390M GAMING上算是比較良心的，除了PCIE強化裝甲外，M.2插槽和主要內存插槽都做了加固。除了插槽加強，主板底部設有12V RGB接口的，方便玩家玩燈。

一體化IO擋板設計

集成芯片

在集成芯片方面，Z390M GAMING的集成聲卡使用了小螃蟹ALC892+尼吉康音頻電容嘴和，而集成網卡方面則為英特爾I219V，前者方案在主流主板中較為常見，而后者相對小螃蟹網卡各方面都要好一些。

供電規格一覽

主要供電方案及元件特寫

在供電規格上，技嘉一如既往的堆料，即便定位主流的Z390M GAMING也不例外，Z390M GAMING使用ISL69138 PWM方案，5+1相通過倍相驅動器實現實際10+2相供電方案，而每相供電配備R80全封閉電感和固態電容，每相供電mos管為一上一下，均來自安森美，型號分別為NTMFS4C10N（46A）和NTMFS4C06N（69A），管家覺得這搭配在主流超頻主板中算是不錯的了。

ISL69138 PWM方案

安森美NTMFS4C10N mos

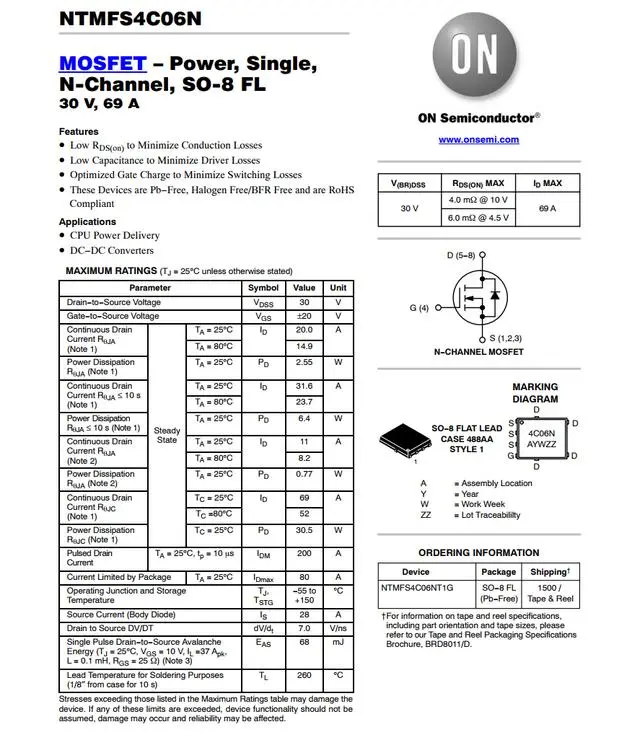

安森美NTMFS4C06N mos

處理器部分選擇了之前閑置的I5 8600K，畢竟ring體質還算不錯，不舍得出留著超頻自用~

8600K

而儲存方面，因?yàn)橹靼逯С蛛pM.2的原因，故入手了來自金士頓的新品SSD，KC2000 500G固態硬盤，選擇金士頓的原因是他作為多年老牌子，可靠性方面還算不錯，加上KC2000支持5年質保~

金士頓KC2000

500GB、NVME協議以及5年質保

管家在入手KC2000時還附贈了一個做工不錯的散熱片，散熱片由TT代工的，散熱片在設計上針對雙面閃存的M2 SSD做了改進。

附贈的散熱片

管家買東西回來總喜歡拆一下，KC2000也不例外~從方案角度來看，KC2000使用了來自SMI的SM2262EN主控，搭配金士頓自封顆粒和兩顆南亞NT5CC128M16JR-EK DDR3 256M緩存，而得益于閃存顆粒全貼滿的緣故，SM2262EN的八通道全開，表現讓人期待。

金士頓KC2000本體

SM2262EN主控

SM2262EN簡單概述

既然SSD都選了金士頓，內存當然也湊一起啦，這次一起入手是駭客神條Predator掠食者，除了優良的兼容性外還附帶RGB燈效的，顏值上更酷炫一點。

Predator掠食者

頂部附帶RGB燈光

XMP 3200 CL16

作為備胎辦公機雖然游戲性能是其次，但總不能太挫，于是整了張技嘉的GTX 1660 GAMING OC 6G，畢竟都入了技嘉主板，湊一套滿足強迫癥好了，加上顯卡本身是三風扇三熱管設計，風扇停轉更安靜一點~

技嘉GTX 1660 GAMING OC 6G

3熱管散熱設計

那散熱器怎么辦？店家看我入手了技嘉的主板和顯卡，順勢推了技嘉的水冷，本來管家是堅定的風冷支持者，但是看到冷頭上支持自定義的LCD，心血來潮就又整了一個。

技嘉AORUS LIQUID COOLER 240水冷

技嘉AORUS LIQUID COOLER 240水冷來自Asetek代工生產，即和海盜船NZXT同廠，屬于一體式水冷散熱器中的佼佼者，散熱性能和密封性都非常不錯，而技嘉雕牌水冷除了LCD冷頭外，最大特色在于水冷頭本身為一個RGB燈效控制HUB和風扇轉速控制HUB，在集成度上非常高。

全套附件

冷頭特寫

冷頭細節和水管特寫

純銅底座特寫

冷排部分特寫

論電腦主機的心臟肯定是電源啦，不過考慮到備胎機只是8600K搭配1660這種入門級功耗需求，所以選了來自酷冷至尊的新雷霆500W電源，相對于老舊的雙管正激+單磁放大的雷霆/雷霆II，新雷霆使用了LLC諧振+DC2DC，在交叉負載等情況下會有不錯的輸出表現。

包裝正面

80PLUS白牌認證

相對于偉訓和鑫暉源代工，這款新雷霆來自高斯寶gospower代工生產，管家簡單查了下，該廠主要產品為服務器電源、筆記本電源、通訊電源以及新能源，其中還涉足氫燃料電池項目。

高斯寶gospower代工生產

電源身材較短，符合英特爾ATX2.52尺寸要求

尾部特寫

新雷霆型號為MPE-5001-ACABW，電源本身通過80PLUS 230V白牌認證，同時通過中國強制3C認證，可靠性上有一定保證。電源本身為單路12V設計，+12V輸出電流最大支持41A，應對本次裝機綽綽有余。

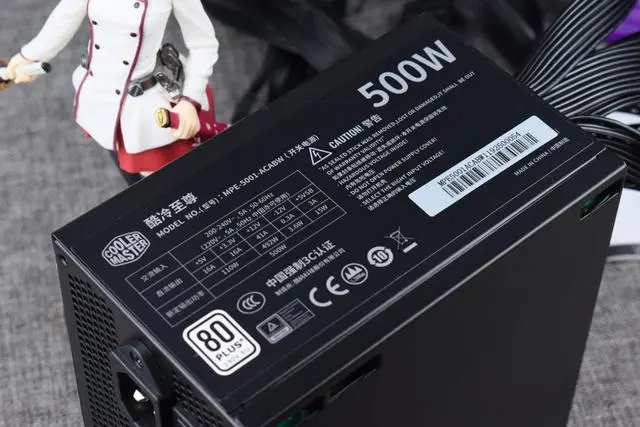

電源銘牌

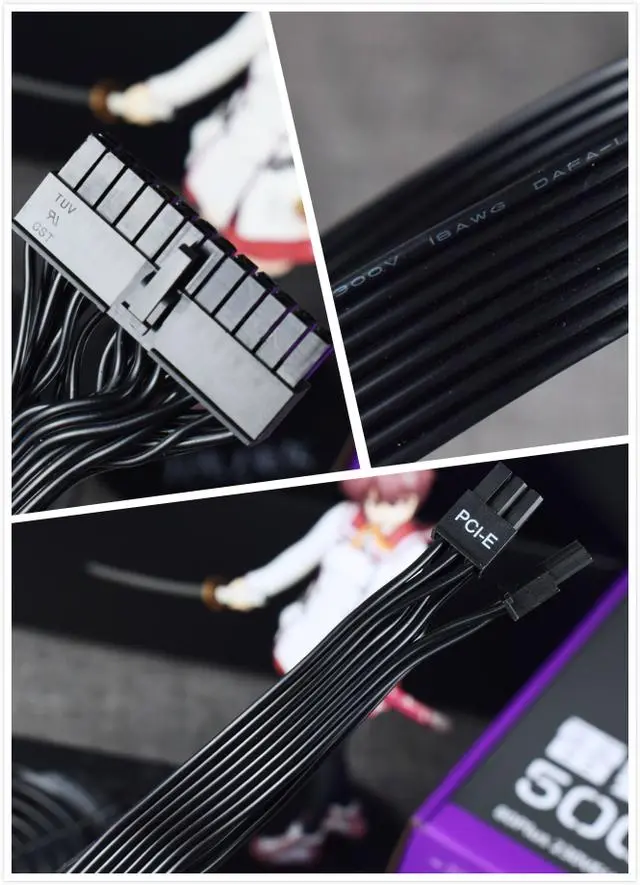

線材特寫

在線材方面，新雷霆采用直出線材設計，規格為常見的18AWG，線材本身為酷冷常見的全黑扁平線材，線材接口部分均帶有UL安全認證標識，作為一款定位入門級的產品來說，可以說該有的都有了。

裝機過程

裝機過程其實非常順利，值得一提的是NR400機箱的冷排預留位置，就算是超高尺寸的梳子內存條都不會和冷排沖突，值得其他家學習。

裝好主板

裝電源+走線

接上補電容的90度24PIN 插頭

大概這樣

基本搞定

雙M.2 SSD

再安裝上水冷

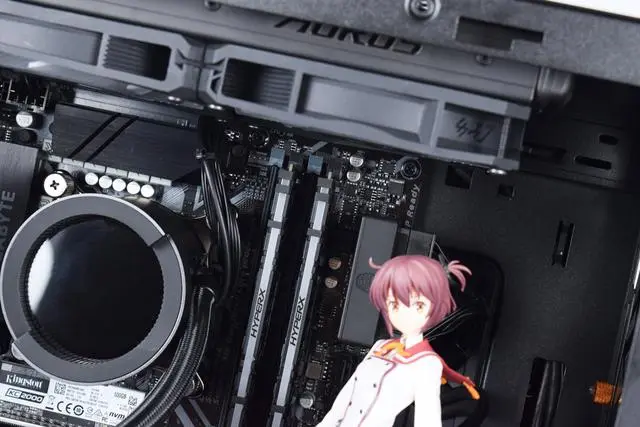

冷排/內存不沖突，好評

前面來個ARGB風扇

裝上顯卡~

通電點亮大功告成

燈光效果+水冷驅動軟件介紹

技嘉的這款水冷需要通過軟件實現水泵和水冷風扇的燈光和轉速控制，所以必須安裝vga utility aorus和內置的rgb fusion驅動程序。

rgb fusion界面

技嘉的這款水冷原配風扇連接冷頭后可支持11種燈光效果調整，燈光效果不僅支持自定義而且可以調整明亮度和速度變化。冷頭的顯示屏可以設置4原配模式外，還可以支持自定義圖片和文字，可玩性不錯。

vga utility aorus界面

在冷頭自定義圖片和文字部分，需要在vga utility aorus上設定圖片和自定義文字。而另外在冷頭enthusiast模式下，可以在冷頭上設置顯示CPU型號、溫度、頻率以及風扇和水泵轉速。

風扇WAVE燈效特寫

冷頭Function模式

三種enthusiast+自定圖片

掠食者內存RGB燈效

可以說這是屬于自己的冷頭了吧

再來一張

滿足了~

熄燈后燈效

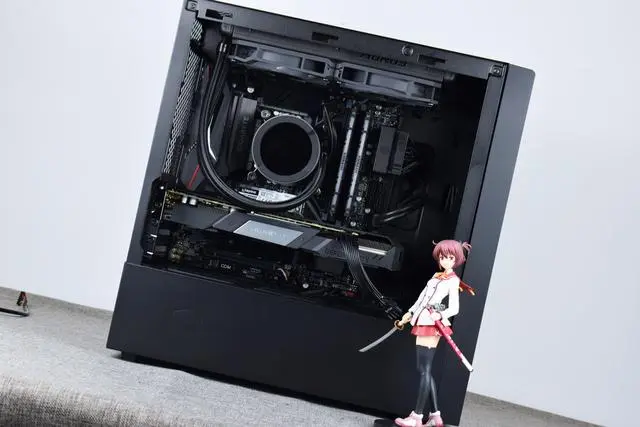

這個角度感覺還算可以

如果電源倉上再放個燈條就完美了

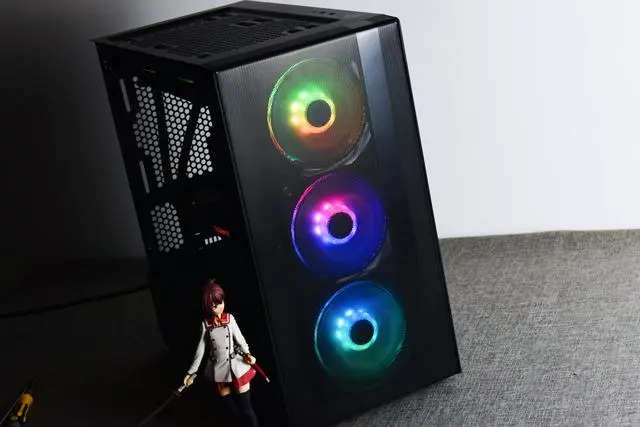

前面板燈光特寫

大概就這樣

簡單超頻&FPU浮點運算溫度測試

既然是帶K的CPU搭配Z390主板，當然要看看超頻后的散熱性能如何啦，在測試時候通過驅動調整水泵至最大轉速，而水冷風扇轉速為平衡模式，此時室溫為廣東11月20度室溫。

CPUZ截圖

設置CPU頻率和ring

設置功耗限制

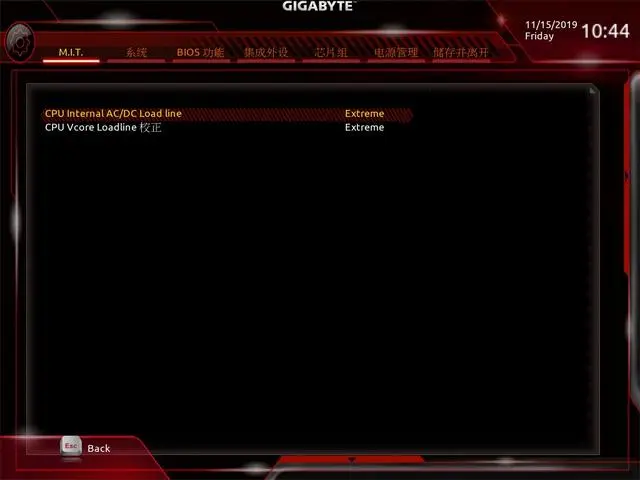

LLC防掉壓等級為Extreme

通過Z390M GAMING的BIOS把CPU頻率超至4.8G，RING頻率超至4.5G，并且開啟XMP讓內存保持在3200Mhz，CPU電壓設置為1.3V，LLC防掉壓等級設置為Extreme。

AIDA64緩存跑分

技嘉的XMP兼容性相對于幾年前有了很大改善，XMP開啟后無法開機之類的問題基本根絕，可見優化上還是有所進步的，而這也得益于金士頓內存的兼容性上。

設置水冷參數

單鉤FPU烤機2小時17分

通過單鉤FPU烤機2小時17分，管家手上這顆8600K在4.8G下溫度維持在70~75度之間，看起來還有相當超頻空間。而主板供電VRM溫度為74度，在沒后窗風扇下表現還算不錯。

KC2000儲存性能簡單測試

在儲存部分，金士頓KC2000的表現還算不錯，在常規測試外管家還加入KC2000安裝散熱片前后的溫度讀數對比，給大家做個參考。

散熱片SETUP~

Crystaldiskinfo截圖

在Crystaldiskinfo中我們可以看到，金士頓KC2000是支持PCIE3.0 X4的 NVME固態硬盤，NVME版本為1.3。

未裝散熱片的跑分負載溫度

安裝散熱片后跑分溫度

管家在安裝散熱片前后通過AS SSD跑分負載金士頓KC2000，并通過Crystaldiskinfo的溫度讀數進行記錄，在未裝散熱片時候，金士頓KC2000的跑分溫度保持在54度，而安裝散熱片后，金士頓KC2000跑分溫度降低至47度，相差8度。

AS SSD跑分

在AS SSD Benchmark跑分項目中，金士頓KC2000 500G總分3908，整體表現符合SM2262EN水準，隨機讀寫方面金士頓KC2000 500G達到了2795.28MB/s和1998.60MB/s，而4K讀取成績達到了56.56MB/s，性能表現可圈可點。

CrystalDiskMark跑分

在CrystalDiskMark跑分項目中，4K性能為54.40MB/s，而隨機讀寫方面為3244.4MB/s和2144.4MB/s，相對于AS SSD來說成績高出一小截，也屬于正常浮動范圍。

Anvil‘s Storage Utilities

而Anvil‘s Storage Utilities方面，金士頓KC2000 500G的性能表現和AS SSD跑分更為接近一些，實際差距上可以視為誤差了。

TxBENCH

TxBENCH這次繼續是醬油，但是這次各項性能更加接近CrystalDiskMark，但4K表現方面則達到了56.913MB/s左右，相對于AS SSD Benchmark的分?jǐn)?shù)來說還要高一點。

總結：

管家對自己的這次裝機評價整體上是比較滿意的，作為一臺備胎機，Z390M GAMING用料不錯，86K+GTX1660組合搭配酷冷新雷霆500W電源非常穩定；RGB屏顯水冷和內存讓顏值和散熱也得到兼顧；金士頓的KC2000固態硬盤在可靠性和性能上都可圈可點，外加附贈散熱片應對明年酷暑也是沒問題的。

當然雞蛋里面挑骨頭的話，這次裝機管家忘記買后窗的12CM風扇，VRM有點小熱，也算是個人的疏忽吧~希望這次裝機分享能給大家?guī)?lái)點幫助~
