昨天和大家分享了長時儲能系列的第二部分：抽水蓄能優劣勢和產業鏈

今天和大家分享第三部分：壓縮空氣儲能優劣勢和產業鏈

一、原理：依靠高壓氣體作為介質儲能?

? 壓縮空氣儲能系統是一種能夠?qū)崿F(xiàn)大容量、長時間電能儲蓄的電力儲能系統。通過壓縮空氣存儲多余的電能，在需要時，將高壓氣體釋放到膨脹機做功發電。傳統壓縮空氣儲能技術原理脫胎于燃?xì)廨啓C(jī)，其工作流程為：壓縮、儲存、加熱、 膨脹、冷卻。

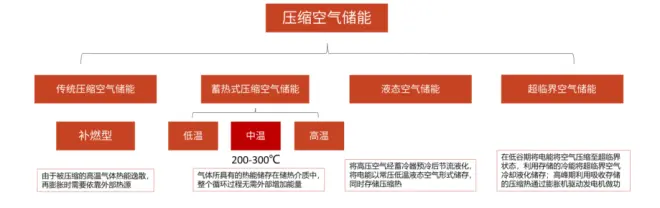

當前壓縮空氣技術以中溫蓄熱式壓縮空氣儲能為主。中溫技術將壓縮空氣加熱到 200-300℃，溫度越高，轉換效率就越高，最新壓縮空氣儲能的電轉換效率可以達到 60-70%。但高溫對壓縮機等設備材料的要求更高，當前產業化方向以中溫為主。

二、優劣勢：已擺脫地理約束，但當前效率相對較低

1、優勢

1）隨著技術的進步，可以通過儲氣罐的形式存儲壓縮氣體，從而擺脫了地理約束，可以大規模上量。傳統的壓縮空氣儲能需要借助特定的地理?xiàng)l件建造大型儲氣室，如巖石洞穴、鹽洞、廢棄礦井等，從而大大限制了壓縮空氣儲能系統 的應用范圍。當前隨著技術的進步，可以通過建設大型儲氣罐來進行存儲。?

2）單位成本相對較低。設備成本占系統成本的大部分，存在著隨著大規模應用快速降本的可能。?

2、劣勢

整個系統的效率相對來說仍在較低的水平。當前涉及運行的項目效率在 50%-70%之間，較成熟的抽水蓄能的 76%左右還有一定的差距，這一定程度上影響了整個項目的經濟性。

三、產業鏈：壓縮機、膨脹機為核心部件

壓縮機是壓縮空氣儲能系統中最核心的部件之一，其性能對整個系統起決定性影響。大型壓縮空氣儲能電站的壓縮機多為軸流與離心壓縮機結合機組的結構，壓縮機壓比需達到 40-80，甚至更高。根據美國電力研究協會報告，按 2002 年美元計價下，Huntorf 電站裝配的壓縮機成本大約在 170 美元/KW。?

膨脹機同樣是壓縮空氣儲能系統中的核心部件。大型壓縮空氣儲能系統中的膨脹機具有膨脹比大、負荷高等特點，一般采用多級膨脹加中間再熱的結構。根據美國電力研究協會報告，按 2002 年美元計價，百兆瓦級大型電站中，透平膨脹機的投資成本大約在 185 美元/KW。

德國 Huntorf 電站成本結構拆分：

四、產業化：百兆瓦級先進壓縮空氣儲能系統并網調試

20 世紀 70 年代起，傳統壓縮空氣儲能系統進入商業化發展。目前唯二實現商業化運行的大型壓縮空氣儲能電站是德國 Huntorf 和美國 Alabama McIntosh 電站，輸出功率均達到百兆瓦級。作為傳統壓縮空氣儲能系統，其儲氣裝置為地下洞穴或廢棄礦洞，發電過程中均需使用燃料，能量轉化率相對較低，在 45-55% 左右。?

相較于傳統壓縮空氣儲能系統，先進壓縮空氣儲能系統不依賴化石燃料、不使用儲氣洞穴，具有壽命長、清潔無污染、儲能周期不受限制等優勢。中儲國能于 2021 年底實現并網的張家口 100MW/400MWh 先進壓縮空氣儲能系統，設計效率達到了 70.4%，單位裝機成本降低至 450-750 美元/KW。該項目將有效促進我國壓縮空氣儲能技術產業化進程。

國內外壓縮空氣儲能電站對比：

長時儲能系列的第三部分的內容就分享到這里，明天和大家分享第四部分的內容：鋰離子電池優劣勢和產業鏈
