上節回顧：通過鎖相環倍頻，得到了心跳速率60倍的脈沖信號。鎖相環鎖定后就可以用這個倍頻后的脈沖信號進行心律測試。1秒鐘的計數脈寬，可以得到等價1分鐘內的心跳次數，也就是心律。

心律顯示設計框圖

設計分解：這部分是一個純數字電路。用74ls161加組合邏輯實現模10計數器。用74ls194作為鎖存器。秒脈沖和帶譯碼的數碼管由硬木課堂的數電實驗板提供。秒脈沖的一個周期是1秒，高電平0.5s，低電平0.5s，用74ls74進行異步兩分頻后，高電平1s，低電平1s。高電平1s用于計數，低電平的下降沿將數據鎖存在74ls194里，并且低電平清零計數器為下次計數做準備。

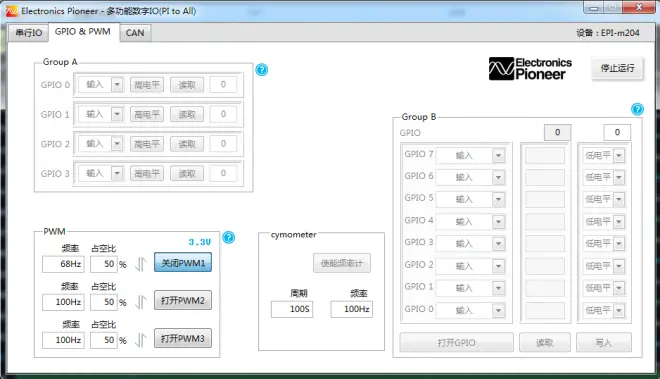

????使用PWM1發出68Hz的測試信號，作為倍頻后的心跳脈沖

????使用硬木課堂儀器的邏輯分析儀來測試。????

????????邏輯分析儀的DIN8到11測試U1的輸出，邏輯分析儀的DIN12到15測試U2的輸出。DIN0測試倍頻的心跳脈沖。DIN1測試U14兩分頻后的秒脈沖。左側信號名稱可以修改為自己需要的名稱，方便識別。

????????可以觀察到，1 SEC信號高電平期間，計數器開始工作。Data0到3是十進制的個位，D0到4是十進制的十位。Data0到3以模10循環計數，每當計數到9時就進位給十位的計數器，從而實現級聯。

????????1 SEC的低電平，下降沿處，計數結果為0110,1000. 也就是十進制的68. 這跟PWM1發出的頻率一致。

????????改變PWM1的頻率為74Hz，再次測試。可以看到1 SEC下降沿處計數結果為0111,0100. 也就是十進制的 74，跟PWM1的頻率一致。

PWM給定頻率68和74的實物電路測試結果

????數碼管顯示68和74，測試結果正確。

最后進行聯調測試

????????將模擬電路和555單穩態觸發器產生的心跳脈沖接入鎖相環。然后將鎖相環的倍頻輸出接入心律顯示。將手指尖放在傳感器上測試心律。數碼管顯示72.

????????用手機秒表，然后摸脈搏進行1分鐘計數，結果為70. 誤差2次。
