輕武器科普之95式槍族(最終章)(流量黨慎入)

2019-07-02 14:39 作者:老Azzz 0人讀過 | 我要投稿

附件

供彈具

刺刀

為95式槍族所配的刺刀是新研制的多功能作戰輔助工具，除作為槍刺使用外，還能砍削灌木、鉸剪鐵絲、鋸割鋼筋、修銼金屬構件，也可用于開罐頭、擰螺絲等。從其外形特征可以發現是參考了美國的M9刺刀，但刀柄的形狀是兩者間明顯的區別。刺刀全長302mm，重360g左右。由于班用機槍重量很輕，“體形”又與自動步槍相似，因此，也可安裝刺刀進行格斗。

參考：《兵器知識》1997年第8期[國產5.8毫米班用槍族刺刀]李樹林

白光瞄準鏡

瞄準鏡結構說明：1-物鏡；2-物鏡防塵罩；3-開關；4-扳手限位釘；5-制緊扳手；6-鏡身；7-電池蓋；8-制緊塊；9-制緊螺套；10-手輪；11-方向手輪；12-高低手輪；13-目鏡筒；14-眼罩

光學系統簡圖：1-物鏡組；2-分劃板；3-轉像鏡組；4-目鏡組；5-發光二極管

分劃板說明：(1)數字1、2、3……7為測距分劃，單位為100m；
(2)數字100、200、300……800所指位置為相應距離的瞄準點；
(3)A處“+”標記為工廠校正用標記，不得作為瞄準點使用。

瞄準鏡裝夾在槍上深度為18mm、寬度為22mm的U形槽內，與槍配合的鎖緊機構采用側面夾緊方式，配槍后要求瞄準鏡的眼點和視準軸到配合面的距離滿足人-機工效，因此瞄準鏡下部的寬度尺寸和視準軸的高度尺寸都受到限制。由于裝夾位置受U形槽的影響，鎖緊機構的鎖緊扳手所產生的力矩不能像正常鎖緊結構那樣直接傳遞到鎖緊塊上，而是通過杠桿進行力的傳遞，鎖緊扳手旋轉角度大，操作方便，并具有粗調鎖緊間隙的功能。

分劃照明裝置主要由電源、光源和開關等部分組成，供夜間照明分劃用。電源為高能鋰電池，能量大、貯存期長，而且工作溫度范圍寬，能滿足瞄準鏡在－40～＋50℃溫度范圍內分劃的照明使用要求。

分劃調整機構由方向修正機構和高低修正機構組成，采用杠桿原理實現分劃板上下、左右移動，達到修正彈著點的目的。分劃調整機構內有機械定位裝置，方向和高低手輪每轉動一檔對應的分劃修正量為0.25cm。

位于瞄準鏡后端部位的眼罩其出口處的中央即是瞄準目標時的最佳位置，人眼在此處不僅能觀察全視場，而且還能提高瞄準精度，所以眼罩的作用就是固定人眼以便證確瞄準和保護眼睛在射擊時不受到撞擊。

參考：《輕兵器》1998第3期[新5.8mm槍族白光瞄準鏡]崔振榮

微光瞄準鏡

為95式槍族研制的配套微光夜視瞄準鏡為折射式光學物鏡系統，在無月星空、中等對比度、背景不透空的情況下能識別200m處站立的人體目標。瞄準鏡與槍的結合方式與白光瞄準鏡相同，因此裝卸迅速而方便。下圖左為瞄準鏡的結構，下圖右為瞄準鏡分劃板。分劃頂端為100米的校鏡標記，其余各點為不同距離上的瞄準點。

參考：《輕兵器》1997年5期[新5.8mm班用槍族微光瞄準鏡]惠毅

91式35mm榴彈發射器

口徑：35mm

這種可肩射可槍掛的榴彈發射器被統稱為35mm防暴榴彈發射器系統，顧名思義就是以發射防暴彈主的武器。這種榴彈發射器最先是作為駐港部隊的QBZ95式自動步槍槍掛式榴彈發射器而亮相的。盡管也可以發射殺傷彈，但目前沒有資料指出已經配有殺傷彈種。整個武器系統中有4種型號：

QLL91 ?? ? ? 肩射式防暴榴彈發射器

QLG91 ? ? ? 掛裝56-1式或56-2式?jīng)_鋒槍

QLG91A ? ? 掛裝81式或81-1式自動步槍

QLG91B ? ? 掛裝QBZ95式自動步槍

榴彈發射器的結構及高低壓發射原理均類似于美國的M203，只是口徑較小。發射器全長310mm，空重1.45kg，使用壽命大于2,000發，射程大約在300米，框架式瞄準具分劃從75~350m，射擊75m立靶時散布小于0.3×0.4m，實際射速約7~10發/分鐘。

榴彈全長約115mm，全彈重約145g，初速為75m/s。目前已知的配用彈種包括：DFB91式爆震彈、DFT91式痛球彈、DFR91染色彈、DFC91催淚彈、DFG91閃光彈。

前裝式榴彈發射器

這種類似于GP－25的前裝式榴彈發射器的圖片是刊登于某雜志上，被人掃描后流傳于各軍事論壇。對此榴彈發射器目前沒有任何公開資料，因此暫時無法得知是測繪仿制還是進口，但一般相信不可能是進口產品。從圖中已知至少是裝備特種部隊了，也許是試裝備。

這種LG1-I前裝式榴彈發射器在結構上利用了95式步槍的前部小握把，這種榴彈發射器只有試驗型，并未裝備部隊

手榴彈拋射器

這種手榴彈拋射器是一種易****口裝置，把手榴彈放置在這個槍口裝置內，用空包彈發射，可把手榴彈拋射到80米外。

空包彈助退器

由于發射空包彈時，火藥燃氣是在向半開放空間膨脹，因此膛壓很低，難以完成自動裝填的循環動作，所以就需要在槍口中加裝助退器，遲滯火藥燃氣從槍口溢出，提高膛內壓力，使自動機獲得足夠能量完成自動循環。

升級改造的95式槍族

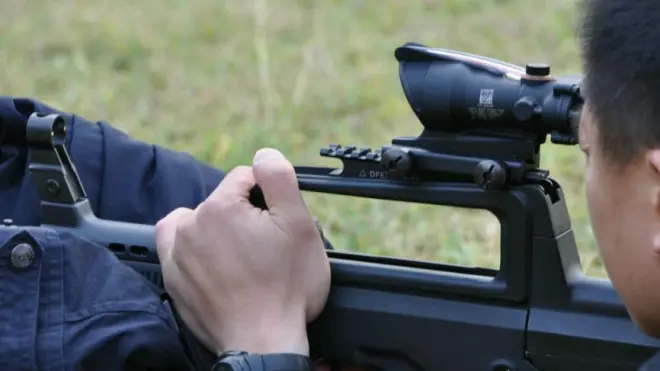

95式槍族雖然有幾種配套的附件，伸種類少，尤其是缺少適合近戰的附件。而由于現在國際市場上流行的槍械附件多為皮卡汀尼標準接口，要買到適合燕尾槽的附件已經不多。因此有一些私營企業便為小眾用戶提供在提把內的燕尾槽上安裝皮卡汀尼導軌的附件，讓那些有實際需要的單位可以使用進口的紅點鏡、全息瞄準鏡、ACOG瞄準鏡等多種瞄準裝置。另外還有在槍管或護木上安裝皮卡汀尼導軌的升級套件，以便安裝戰術燈、激光指示器、前握把等多種附件。目前較常見的設計出自李嘉豪、王杰等，被一些特大或武警特勤或地方特警隊使用，還有其他一些私營或國營企業也提供類似的設計，在2012年的警用裝備展上就有好幾種方案展出。
