3D渲染中，我們稱傳入材質的紋理為貼圖。貼圖一詞強調其用途，當某個紋理用于在材質中實現法線效果時，我們稱之為法線貼圖。而在EasyV中，我們地圖組件填充樣式中的自定義上傳的圖片稱之為「地圖貼圖」，主要用于地圖表面/頂面的樣式設置，因此也稱之為「頂面貼圖」。

在使用EasyV地圖組件時，我們常常通過配置頂面貼圖，加深地圖的真實感和美觀度，讓大屏效果更精美。但在實際配置中，我們經常遇到制作好的貼圖上傳后無法和地圖組件輪廓融合，出現我們所說的“對不齊”的問題。

接下來我們將具體從問題原因分析入手，再到具體頂面貼圖制作實操，帶大家詳細了解頂面貼圖的配置技巧及注意事項。

一、原因分析

出現頂面貼圖誤差的原因通常主要存在三類原因：貼圖和地圖的坐標系不一致、貼圖存在旋轉、邊距參數設置不合適。

（一）貼圖和地圖的坐標系不一致

EasyV的地圖組件通常包含墨卡托和WGS 84這兩種坐標系投影方式。墨卡托坐標系是在墨卡托投影（是一種圓柱投影）的基礎上的一種平面直角坐標系，適用于大部分區域，整體接近正方形，尤其在赤道附近的區域具有較好的保真性（形狀保持），但在高緯度地區會出現面積變形，在QGIS中的代號為EPSG: 3857。而WGS84是全球衛星定位系統（如GPS）所采用的標準坐標系統，接近于長方形布局，也被廣泛用于地圖、測量和地理信息系統（GIS）中，適用于各種地理信息應用，在QGIS中的代號為EPSG: 4326。因此我們?cè)谶M(jìn)行貼圖制作前，需要確認好最終組件選擇投影方式，以便于最后貼圖的對齊。

同時，在我們?cè)嫉貓D數據獲取時，不同的地圖信息平臺提供數據的坐標系也會不同，獲取到的數據也會與平臺本身的坐標系不匹配，導致最終貼圖上傳后出現誤差。因此我們?cè)谶M(jìn)行貼圖制作前，需要確認好最終組件選擇投影方式與原始數據的坐標系的匹配，以便于最后貼圖的對齊。

（二）貼圖存在旋轉

這里我們所說的旋轉主要是指貼圖中內容的展示角度與原有組件數據或者自定義上傳的goejson數據效果不一致，也會出現很明顯的偏差，導致無法與地圖邊界對齊。在制作貼圖時，我們也需要提前確定好最后地圖的展示角度，做好數據區域的調整。

（三）邊距參數設置不合適

這里貼圖邊距的配置往往最容易被忽略，一般來說這里我們的邊距設置需要很小，如0.08，如果邊距數據過大，就會導致對應的偏移過大，甚至偏離畫面區域。

為了規避這類問題，我們也給大家梳理了三個技巧，讓大家無需調節邊距就可以精準展示貼圖效果

? 制作正方形的貼圖，由于開發本身組件的設置邏輯是正方形貼圖，如果使用長方形貼圖，就會出現一定的畸變。

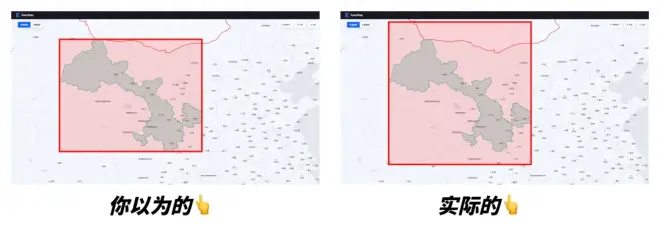

? 貼圖處理時地圖內容的「最長邊」要頂?shù)秸叫萎嫴歼吘?，作為正方形貼圖的邊長，這里我們以甘肅省為例制作了貼圖畫布的選擇效果。

? 制作2的整數次方的貼圖，減少平臺計算損耗，例如 128、512、1024、2048、4096。

二、制作流程

如果我們想要制作一張完美對齊、有衛星紋理的頂面貼圖，我們需要怎么做呢？首先這里給大家展示一下我們最終的效果。

（一）工具與數據準備

考慮到大家前期貼圖實際操作配置的便捷性，我們選取了以下在線免費使用或者開源的產品進行實操演示：

1、EasyMap（免費使用）：用于下載地圖輪廓數據

2、QGIS（開源軟件）：坐標處理 + 衛星紋理生成 + 導出SVG

3、Pixso/MasterGo等（在線）：處理貼圖樣式效果

4、EasyV（免費試用）：使用貼圖應用于對應地圖組件

額外在QGIS的配置操作中，需要加載在線服務地圖并進行詳細衛星地圖數據的處理配置。

? 高德地圖URL：

https://webst01.is.autonavi.com/appmaptile?style=6&x={x}&y={y}&z={z}

? arcgis：

https://server.arcgisonline.com/ArcGIS/rest/services/World_Imagery/MapServer/tile/{z}/{y}/{x}

（二）實操配置

1、基本貼圖獲取

第一步：在EasyMap中下載對應省份的輪廓數據以及市級輪廓數據，并解壓文件。

第二步：打開QGIS（建議使用QGIS-LTR版本），根據不同的使用場景（是否需要詳細市級輪廓）選擇對應的輪廓數據拖拽上傳。

第三步：將地圖服務對接到QGIS，并在右下角中確認對應的地圖投影方式。

第四步：調成輪廓圖層的顏色樣式，導出合適的 2 的整數次方的正方形圖片。

第五步：在EasyV中選擇對應投影模式后進行貼圖上傳，到這里就可以制作出完美對齊的頂部貼圖。

2、貼圖效果優化

第一步：進入QGIS中，隱去輪廓部分，導出對應區域衛星地圖（無輪廓）的貼圖。

第二步：在QGIS中顯示對應地圖輪廓，隱去其他圖層，選擇新建畫布并選擇導出為SVG文件。

第三步：將區域衛星地圖（無輪廓）的貼圖、輪廓SVG導入對應的在線設計平臺（這里我們以Mastergo為例），將輪廓SVG解除打組，刪除空白區域后重新打組，獲得最終輪廓圖。

第四步：將輪廓拖入衛星地圖（無輪廓）的貼圖所在的畫布中，按照視頻中的操作，根據設計需求制作貼圖樣式效果（內陰影、內發光、顏色效果...）。（具體操作教程可以前往易知微官網學習）

第五步：將最終的調整好的貼圖導出并導入EasyV對應地圖組件中，可以得到完美對齊的貼圖效果。

第六步：最后根據大屏的整體顏色風格，在EasyV中調整頂線、底線、側面、倒影及文字的樣式效果，獲得最終呈現的地圖樣式。

三、常見問題

1、為什么在墨卡托投影下對齊了，改成 WGS84 不會自動對齊？

? 投影的改變不是簡單的拉伸變形。每種投影方式由自己獨特的規則，不是簡單的拉伸變形關系。所以改了投影，頂面貼圖的對齊不能自動匹配，要重新繪制。

2、為什么還可以上傳頂面貼圖壓縮包？

??壓縮包主要是為每一個行政區域單獨指定貼圖，當沒有指定 adcode 的時候，建議，下鉆后使用同一張通用型貼圖，可以在保證效果的基礎上快速配置。

3、如何制作和使用“通用型”貼圖？

? 即不要求衛星紋理和地圖對應，可選擇一個沒有明顯地理特征的區域進行制作，比如：水利行業模板，按照上述步驟隱藏輪廓效果即可。

4、如何制作地圖的底面圖？

? 整體制作過程步驟較多，可以直接觀看回放視頻（00:52:10-01:07:00）

5、衛星圖出現瓦片缺失怎么辦？

? 縮放比例到?jīng)]有缺失的大小或者直接更換衛星圖服務
