智能手表迎來十年進化 第一代驍龍W5+/W5可穿戴平臺全面技術革新
智能手表行業已經有十年的歷史了,在過去的十年里,智能手表的形態和功能都在往更加便攜,更加持久的方向演進。同時,細分領域的成長喜人,不但有像OPPO Watch 2這樣的雙芯主流智能手表,也有小天才這樣的兒童智能手表,更有老年可穿戴設備,健康可穿戴設備以及企業級可穿戴設備的市場關注度在不斷提升。
這跟智能手表芯片技術的不斷演進脫不了關系,最早的一批智能手表各自為政,大概在六年前,高通推出了驍龍2100可穿戴移動平臺,隨后兩年一次升級,2018年推出驍龍3100,2020年推出驍龍4100/4100+。
到了2022年,隨著驍龍移動平臺命名的統一,手機平臺從去年開始以驍龍8系列開始命名,那么智能手表可穿戴平臺,也到了以全新品牌命名方式作更新的時候了。
編輯搜圖
請點擊輸入圖片描述(最多18字)
在驍龍4100/4100+之后,高通新一代的可穿戴平臺被命名為第一代驍龍W5+可穿戴平臺和第一代驍龍W5可穿戴平臺。在命名方式上向驍龍8看齊,據稱這種全新的命名方式是考慮到全新平臺的重要性及其強大的性能,在系統級芯片(SoC)、協處理器、電源管理集成電路(PMIC)和調制解調器等方面進行了全面技術革新,實現了全面的性能躍升。
編輯搜圖
請點擊輸入圖片描述(最多18字)
對于智能手表來說,除了是否有突破性的性能來打造更豐富的用戶體驗,是否實現高集成度緊湊封裝,在有限的空間里盡可能的輕薄化,以及在現有的電池技術下,通過改善芯片的功耗,讓智能手表得以在超低功耗下運行更多的時間。這是芯片廠商能夠解決的問題。
編輯搜圖
請點擊輸入圖片描述(最多18字)
作為采用了目前最先進的4納米制程工藝的可穿戴平臺,第一代驍龍W5+/W5可穿戴平臺采用大、小核的處理架構,這種增強型的混合架構可以有效地分配任務,用不同的核心處理不同的任務負載,實現節省功耗的目的。
編輯搜圖
請點擊輸入圖片描述(最多18字)
在架構上,大核采用1.7GHz四核Cortex A53架構,支持LPDDR4X內存,1GHz GPU,支持雙ISP的攝像頭設計。協處理器采用Cortex M55架構,搭載2.5D GPU,擁有HiFi5 DSP,也集成了藍牙5.3以及Wi-Fi模塊。大核有著非常強大的性能,還有一個用于機器學習的U55核心進行傳感器的算法處理任務。
大核Soc會承擔功耗較大的應用,比如通信、LTE、調制解調器、攝像頭等,面向Wear OS和AOSP操作系統。大核對于3D表盤、應用滾動、高清視頻播放、3D地圖導航、實時圖像識別、LTE雙向視頻通話都能迅速響應。
小核的協處理器基于FreeRTOS系統,為那些不太需要高功耗的功能所準備,比如屏幕顯示、2.5D表盤刷新、運動健康傳感器,音頻處理、跑步時聽音樂、關鍵詞喚醒、藍牙通知推送、短消息、微信通知等。而日常頻繁的運動健康的偵測和追蹤也是由小核來完成的,運動健身、安穩睡眠、安全監測,以及心電圖、血氧、睡眠監測、心率監測、跌倒偵測等算法都是由這顆協處理器的U55機器學習核心進行處理,以確保其在低功耗模式下運行。
兩顆核心在面對不同功耗的任務時各司其職,從而延長智能手表的續航。
第一代驍龍W5+/W5可穿戴平臺將藍牙功能模塊從大核轉移到了協處理器上,進一步降低功耗,小核也擁有了低功耗架構,同時升級到了藍牙5.3,確保藍牙始終開啟。
編輯搜圖
請點擊輸入圖片描述(最多18字)
還引入了低功率島的設計架構,就是將不同功能的模塊分別供電。比如使用GPS時,GPS模塊就會上電工作,不用時就會下電,避免浪費電量。
編輯搜圖
請點擊輸入圖片描述(最多18字)
再引入深度睡眠和休眠兩種工作機制。深度睡眠模式,會將所有與Android相關的內容存放到RAM里,將大核做斷電處理,用來很好的控制功耗。休眠模式就職直接讓Android系統的內容進入休眠,此時的整體功耗會小于0.5mA。
編輯搜圖
請點擊輸入圖片描述(最多18字)
編輯搜圖
請點擊輸入圖片描述(最多18字)

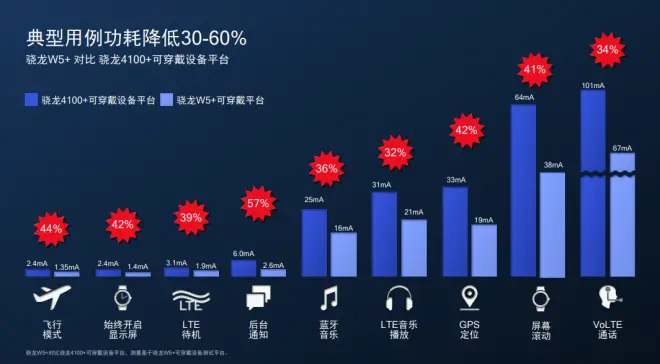

根據高通自己定義的用戶使用場景模型供參考,實際的使用情況會根據不同終端廠商的調試和用戶的使用習慣略有不同。在完整的一天時間里,一款600mAH的4G聯網運動手表,在第一代驍龍W5+可穿戴平臺下,可以使用72小時,而在上一代平臺下只能使用48小時。
編輯搜圖
請點擊輸入圖片描述(最多18字)
第一代驍龍W5+/W5不出意外的將芯片做得更加輕薄,芯片面積是90mm2,比驍龍4100+芯片面積128mm2下降了30%。包括射頻、藍牙、Wi-Fi芯片等的芯片組,驍龍W5+集成度再次提高,面積節省了35%左右。核心PCB板整體面積可縮小40%。一系列縮小面積后,除了讓手表變輕變薄,終端廠商也有了更大的空間可以對智能手表做更多差異化設計。
編輯搜圖
請點擊輸入圖片描述(最多18字)
總結一下,第一代驍龍W5+/W5可穿戴平臺是在長續航,輕薄化、功能特性上做了不小的提升。整體處理能力相比前代平臺提升達兩倍以上,平臺整體功耗相比驍龍4100+降低超50%,特性增加2倍以上,芯片尺寸縮小30%以上。
編輯搜圖
請點擊輸入圖片描述(最多18字)
并且我們很快就能見到搭載全新驍龍W5可穿戴平臺的智能手表,OPPO將于今年8月率先發布OPPO Watch 3系列。另外出門問問也會推出首個應用驍龍W5+和Wear?OS操作系統的產品,另外還有25款涵蓋不同細分市場的基于驍龍W5/W5+可穿戴平臺的終端設計正在開發,支持Wear OS或AOSP操作系統。
