在項目中，很多時候拿到的CAD都是各種地方坐標系。地方坐標系和谷歌地球、天地圖等的坐標系需要經過什么多參數轉換（也根本搞不懂），本次介紹如何使用最簡單的方法把CAD范圍線正確導入谷歌地球或者LocaSpace Viewer（市面上最好的免費地圖軟件，強烈推薦。以下簡稱LSV，下載地址：www.tuxingis.com

1加載用于配準的基礎影像

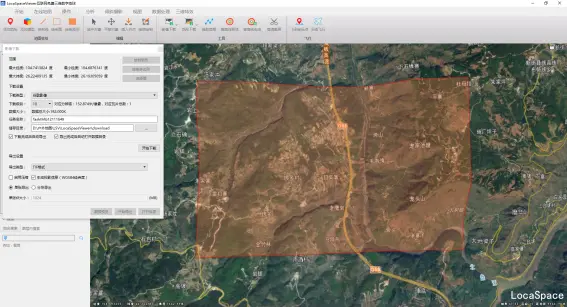

LSV下載離線目標區域離線影像：

GM加載下載好的影像：

2加載待配準的CAD
直接GM打開沒有坐標系的CAD文件：

提示沒有投影，點擊確定，開始多點配準：

選擇CAD圖的坐標系，因為不知道，這里就直接確定：

3插入控制點
打開后什么都沒有，這個是正常的，因為投影不對。打開圖層管理器，對CAD圖層右鍵》校正-修改圖層位置/投影。

點擊確定：

就看到了多點配準面板：

左側是CAD圖的縮略圖，中間可以放大查看細節，用于在CAD選擇點，右側是加載的影像底圖，可以縮放。
放大中間CAD圖，同時在左側影像上找到對應的點：

中間的圖點擊一下，同時右側影像在對應的點點擊一下：

控制點都點擊好后，點擊下面的按鈕，添加點到列表：

名稱可以隨意輸入：

確定后，可以在下面看到對應的控制點關系（平面坐標和經緯度坐標的對應關系）：

按照上述方法，盡可能多的插入控制點，至少3個以上，盡量在CAD里面分布均勻：

插入多個控制點后：

多個控制點插入完畢后，點擊確定：

這時候，就可以看到圖已經和影像套合了。
4平移
但是這樣套合后，有時候還會發現有些偏差，對于這種偏差，我們可以采用平移方式來處理。

先測量需要的平移量，點擊測量工具：

可以在GM左下角看到角度和距離：

然后打開圖層管理器，對要平移的圖層，右鍵：平移-以固定距離或變換坐標平移已選圖層：

選擇固定距離平移：

輸入剛才測量的偏移量：

點擊確定：

至此，一個沒有坐標系的CAD文件就完美和影像套合了。接下來怎么到LSV加載呢？最快速的辦法是直接輸出KML文件。
5輸出KML
文件》輸出》輸出矢量激光雷達格式：

選擇KML/KMZ格式：

不要勾選輸出KMZ：

點擊確定，然后選擇保存位置，輸入文件名：

稍等一會，一個KML就輸出完成：

但是這會這個KML還不一定能直接用LSV打開。原因在于，GM輸出的KML格式，是UTF-8編碼，但是很多CAD的中文，是ANSI編碼。直接打開的話，由于是UTF-8編碼的容器裝了ANSI編碼的內容，會造成無法識別。因此我們還需要進行一下編碼格式轉換。
6編碼轉換
打開notepad++，然后把KML文件拖入Notepad++。注意，如果之前GM輸出配置沒有去掉KMZ的勾選項，則輸出結果為KMZ，這種情況要用winRAR等解壓工具對KMZ解壓，得到KML文件。
在Notepad++打開KML，會看到有部分中文亂碼：

這種就是導致這個KML很多軟件不認的根源問題。通過編碼轉換，就可以解決。
Notepad++，格式》以ANSI編碼：

這下可以看到中文內容了：

按Ctrl+A全選，然后Ctrl+X剪切：

看到文檔空了，不要怕，點擊格式》以UTF-8無BOM編碼：

然后按下快捷鍵：Ctrl+V，粘貼剛才剪切的內容：

最后，按下Ctrl+S，保存轉換結果。至此編碼轉換結束，接下來用LSV打開即可。
7LSV加載
打開LSV，在圖層右鍵，打開圖層，找到編碼轉換后的KML文件：

至此完成了整個一個沒有坐標系的CAD導入LSV的全過程。當然KML是一種XML文檔編碼格式，因此對于大數據文件可能導致加載卡頓。因此也可以用GM直接輸出CAD格式，同時包含prj文件，這樣也可以直接在LSV里面加載。
8直接LSV加載CAD
當前前面的方法都是對于未知投影坐標系的CAD文件進行處理的辦法。那么如果我們知道CAD對應的投影信息呢？那就簡單了。
比如，樣例CAD，我們知道這個CAD圖是西安80，高斯6度分帶，中央經線105度。（這些信息怎么獲取呢？一般一個標準圖的制圖方會給出。）
那么，我們可以直接查詢EPSG編號：

可以知道，這個CAD圖對應的EPSG是2343，因此直接用LSV打開CAD：

LSV會提示不知道這個圖是什么圖，請配置下參數：

點擊確定，接下來點擊輸入EPSG：

輸入剛才查詢到EPSG編號：2343，點擊確定：

點擊確定后，這個CAD也可以正確加載到LSV：

同時LSV會對應CAD生成一個prj文件，以后復制CAD的時候，只要復制對應的prj文件，就可以之間打開這個CAD：

另外，prj文件和EPSG編號是GIS軟件通用的，我們在GM里面，加載CAD的時候，直接輸入EPSG2343也是可以加載CAD的。
