BIM全過程咨詢服務是BIM在工程行業的應用和實踐中，發展起來的一種全新的模式。它可以幫助實現建筑信息的集成，從建筑的設計、施工、運行直至建筑全壽命周期的終結，各種信息始終整合于一個三維模型信息數據庫中。

BIM在工程項目全建筑生命周期各階段的主要應用為：
·規劃階段主要用于現狀建模、成本預算、階段規劃、場地分析、空間規劃等；
·設計階段主要用于對規劃階段設計方案進行論證，包括方案設計、工程分析、可持續性評估、規范驗證等；
·施工階段則主要起到與設計階段三維協調的作用，包括場地使用規劃、雇工系統設計、數字化加工、材料場地跟蹤、三維控制和計劃等；
·在運營階段主要用于對施工階段進行記錄建模，具體包括制定維護計劃、進行建筑系統分析、資產管理、空間管理/跟蹤、災害計劃等。

當前，BIM的全過程咨詢服務已成功應用于各行業中，下面我們一起來看看BIM如何在市政行業、三維工廠、軌道交通、機場全過程中應用。
01?市政行業
Bentley 市政解決方案面向整個市政行業，涉及道路、橋梁、綜合管廊、隧道、排水系統，涵蓋團隊協作、文檔管理、設計和分析。
Bentley 市政行業解決方案立足于 MicroStation 圖形引擎之上，能夠滿足土木工程所需解決的大數據、大模型、多專業的行業需求，輕松應對項目設計周期中的變更、版本管理。能提供全生命周期解決方案，旨在滿足苛刻的市政交通設計工程、鐵路線設計和環境工程要求。能夠使用不同來源的數據并將數據擴展到下游流程，同時保留項目信息。

市政解決方案包含方案設計、深化設計、施工和運維階段：
·方案設計階段包含實景模型的引入、設計數據的利用、路橋概念設計模型的創建、管廊模型的創建及附屬結構概念設計模型的創建、概念設計模型可視化等；
·深化設計階段包含地質模型創建道路深化設計、橋梁深化設計、綜合管廊深化設計、地下綜合管網深化設計、項目展示瀏覽以及項目可視化等；
·施工階段利用前期的設計數據，結合項目整體進行混合現實技術的應用，Bentley 在施工階段引入了強大的施工管理軟件 SYNCHRO，利用 SYNCHRO 施工方可以輕松面對施工方案的變更，提升施工質量；
·運維階段 Bentley 的數字孿生服務將為業主方，咨詢方提供一流的數字化服務云平臺，從而實現多數據互通，多數據融合管理等，打通勘察，設計，施工，監理等多環節的信息壁壘。

02?三維工廠
Bentley 三維數字化工廠針對工廠行業工程設計的需求，提出了工廠數字化全生命周期解決方案，為工廠相關行業（包括冶金、礦山、有色、石油石化、電力、汽車制造、水處理、制藥、食品加工、造紙等等多個行業）提供了覆蓋設計 / 施工 / 運維的全生命周期的解決方案。在工廠項目的協同設計中，體現出模塊化和精細化設計的設計要求，通過以下內容實現總體設計目標：
全專業內容設計，涵蓋項目所有參與專業，土建、結構、管道、設備、暖通、電纜橋架等等，無遺漏，無死角；
精確統計材料，例如裝置性材料精確到螺栓、螺母、墊片的個數等等，目的是讓建設方對施工造價有個精確的控制；
直接生成圖紙，包括各專業布置圖、管道軸測圖、施工圖等等；
零碰撞布置，參與布置的各個專業、各個模塊無碰撞、無干涉，避免返工等增加造價的現象發生；
精確控制工程量和工程造價，能夠根據精準的數字化三維模型，按著可定制的材料模板自動生成所要的工程量；
設計管理的精細化。設計院在設計過程中存在各種設計接口。例如，對外，設計院存在接受 EPC 總承包方的管理，存在和主、輔機設備廠家的設計接口；對內，存在各專業之間的設計接口。這些接口之間要做到無縫拼接，其配合和管理也要精細化，要借助強大的協同平臺來實現接口之間的無縫連接。
Bentley 三維數字化工廠行業解決方案總體架構：

從上圖可以看出，Bentley 提供了基于全生命周期的 BIM 解決方案，通過工程內容創建平臺 MicroStaiton、工程內容的管理平臺 ProjectWise DI、工程信息的運維平臺 AssetWise 實現整個生命周期的管理。涵蓋了數據的創建、校核、利用、組織等整個流程。
整個方案還可以結合最新的實景建模技術 ContextCapture，以及對各種點云設備、數據的支持，為工廠設計項目的前期改造、環境勘測、施工過程監控及后期的運維需求提供了高效的技術手段，減少成本支出。結合 LumenRT 這樣電影級的快速渲染技術，可以將實景模型、數字模型及環境模型融合在一起。直觀地進行項目展示及溝通，提高設計過程及項目數字化移交的質量和效率。

03?軌道交通

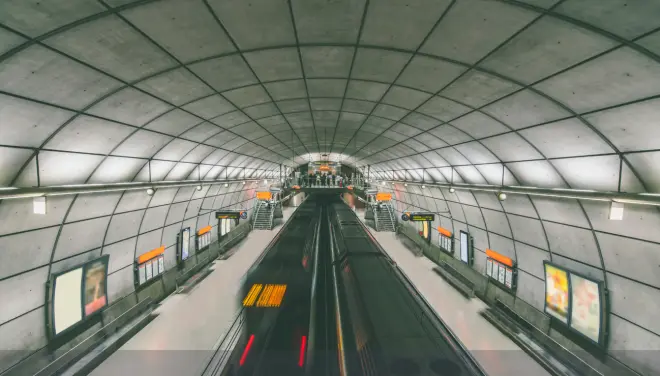

Bentley軌道交通解決方案覆蓋工程建設全生命周期，為用戶打造一個通用的數據環境和協同工作環境。該方案的特點是統一的模型平臺和協同平臺，覆蓋線路、建筑、結構、軌道、暖通、給排水、供電、通信、信號、設備等多專業的專業工具。為三維設計、協同管理、信息移動化及資產管理創造了良好的基礎和條件。

[分階段解決方案]

工作流程

1）測繪數據及現場照片采集，應用ContextCapture創建實景模型，為設計工作提供原始資料。
2）利用OpenRail ConceptStation進行概念設計?？梢岳霉_的地圖數據，也可以利用現有實景模型或地形信息，快速完成方案設計。在方案階段，還可以利用LEGION進行人流分析模擬，驗證站點、場地等位置方案合理性。
3）各專業平行展開詳細設計：
·參考實景模型，應用OpenRail Designer創建線路模型。
·參考路線位置，可通過勘測獲得的地質數據，通過gINT對地質鉆孔資料進行管理與建模，通過PLAXIS對地質進行巖土分析。
·參考路線模型，應用OpenRail Designer設計站場橫斷面，結合OpenSite Designer進行站場設計與建模。
·依據總布置位置，應用OpenBuildings Designer進行車站建筑、結構、曖通、電氣的設計與建模。對于異形建筑結構，可使用Generative Components進行設計建模。應用ProStructures可對鋼結構進行設計與建模。
對于一些設備專業，例如機務、車輛、動車、機械、環保等專業，可通過OpenBuildings Designer建立參數化設備模型庫。
·參考路線和各專業模型，應用OpenRail Designer進行室外給排水設計與建模。
·參考路線位置，應用OpenBridge Designer進行橋梁結構設計與建模，應用OpenRail Designer進行路基和隧道設計與建模。
·參考車站與區間結構，應用OpenUtilities Substation進行變電設計與建模，應用Bentley Raceway and Cable Management進行通信設計與建模，應用Promis-e for Signal進行信號設計與建模。
·參考線路，應用OpenRail Designer進行軌道道岔的設計與建模及接觸網設計與建模。
·結合各專業構造模型，應用ProStructures進行鋼筋模型的建立。
4)應用OpenRail Designer進行模型總裝，發布輕量化模型 i-Model。
5）將總裝模型導入LumenRT進行動畫制作，滿足匯報與展示要求。
6）應用Navigator瀏覽發布的i-Model模型，進行審閱和碰撞檢查及施工進度模擬，也可應用SYNCHRO對項目進行4D進度管理。
7）全過程應用ProjectWise進行協同管理、文檔管理。
8）模型成果經過設計與施工階段細化后，應用 iTwin進行運營維護管理。
施工應用流程

1）勘測路線

·測繪數據及現場照片采集，應用ContextCapture創建施工現場實景模型。
·利用gINT管理鉆孔資料，創建地質斷面，結合MicroStation創建地質模型。
2）區間路線
·參考實景模型，應用OpenRail Designer創建線路模型。
·參考路線模型，應用OpenRail Designer創建路基模型。
·參考路線和各專業模型，應用OpenRail Designer進行室外給排水建模。
·參考路線位置，應用OpenBridge Designer進行橋梁結構建模，應用OpenRail Designer進行路基和隧道建樸。
·參考線路，應用OpenRail Designer進行軌道道岔建模。軌道扣件等零件模型可結合MicroStation 創建參數化單元。
3）站房路線
·參考路線、路基等區間模型，應用OpenRail Designer并結合OpenSite Designer進行站場建模。
·依據總布置位置，應用OpenBuilings Designer進行車站建筑、結構、暖通、電氣的建模。對于一些設備專業，例如機務、車輛、動車、機械、環保等專業，可通過OpenBuildings Designer建立參數化設備模型庫。
·設計深化與統計，可通過ProStructures建立精準的鋼筋模型，檢測鋼筋大樣與用量，建立鋼結構可直接用于下料。
4）四電路線
·參考車站與區間結構，應用OpnUtilities Substation進行變電建模。
·應用Bentley Raceway and Cable Management進行通信建模。
·應用Promis-e for Signal進行信號建模。
·應用OpenRail Designer進行接觸網建模。
5）模擬路線
·施工場地模型，可通過OpenBuildings Designer創建，異型結構可使用Generative Components創建。
·施工設備模型，可通過OpenBuildings Designer結合MicroStation參數化功能創建。
·施工進度管理與模擬，可以通過SYNCHRO進行4D管理。
·施工工藝模擬，可通過MicroStation的動畫功能創建模擬動畫。
·施工現場模擬與審查，可將模型導出為i-Model后，通過Navigator進行瀏覽與審閱。
6）管理路線
·全過程應用ProjectWise進行施工過程中的協同管理、文檔管理、資料管理、人員管理和權限管理等。
·施工應用模型完成后，可作為資產移交至iTwin平臺進行運營維護管理。

04?機場
Bentley 機場解決方案面向整個機場行業，涉及總圖工程，地基處理工程，場道工程，助航燈光工程，生產輔助設施工程，消防及通信信號等多個工程專業，涵蓋團隊協作、文檔管理、設計和分析。

Bentley 機場解決方案立足于 MicroStation 圖形引擎之上，能夠滿足土木工程所需解決的大數據、大模型、多專業的行業需求，輕松應對項目設計周期中的變更及版本管理。能提供廣泛全生命周期的解決方案，旨在滿足機場工程、鐵路工程和環境工程要求。能夠使用不同來源的數據并將數據擴展到下游專業，同時保留項目信息。

機場解決方案主要包含方案設計、深化設計，施工和運維階段：
·方案設計階段包含實景模型的引入、設計數據的利用、建筑單體模型創建、航站樓模型創建、路橋概念設計模型的創建、管廊模型的創建及附屬結構概念設計模型的創建、概念設計模型可視化；
·深化設計階段包含航站樓設計深化、建筑模型深化、場道深化設計、道路深化設計、橋梁深化設計、綜合管廊深化設計、地下綜合管網深化設計、 項目展示瀏覽以及項目可視化等。
·施工階段利用前期的設計數據，結合項目整體進行混合現實技術的應用，Bentley 在施工階段引入了強大的施工管理軟件SYNCHRO，應用 SYNCHRO 施工方可以輕松面對施工方案的變更，提升施工質量。
·運維階段 Bentley 的數字孿生服務將為業主方，咨詢方提供一流的數字化服務云平臺，從而實現多數據互通，多數據融合管理等，打通勘察，設計，施工，監理等多環節的信息壁壘。
