編者按：本文摘錄自「全球C++及系統軟件技術大會」張銀奎老師的專題演講。

1.現代CPU的偏好

今天，CPU眼里的好代碼和我們平常理解的好代碼是有區別的?？梢运伎家幌?，以下兩條語句CPU的執行速度是一樣的嗎？

A=B*0.01 和 A=B/100.0

答案是不一樣的。那我們來看看究竟有多大差別。

再來看看輸出結果。

現在CPU內部的結構涉及到亂序執行、多流水線、多端口等邏輯。那如果拿Intel的Ice Lake客戶端的微架構來看，可以分為前端和后端。前端可以看作高速的解碼指令設施，把宏指令—英特爾X86指令解成V指令，放在V指令的隊列里，下面是可以亂序執行的后端。下方顯示的后端是多端口，每個端口都可以發射指令。前端可以理解為酒店前臺，但是有沒有空房，能否安排入住還是得看后端。

現如今，內存的壓力是很關鍵的約束，計算機計算的數據需要從內存取得，導致內存供應不上。蘋果推出的M1最大的革新就是增大了CPU和內存之間的帶寬，釋放了Memory Bound，因此取得很好的效果。

除法是現在CPU很難執行的操作，大家學過復制電路的話應該可以理解，除法操作需要很復雜的計算，因此它的流水線特別長，導致執行流水線壓力特別大。

如果有十個端口，將它比喻成跑道，跑道的能力是不同的，當遇到加法指令，很多個端口都可以執行，但是對于除法指令，只有一個端口可以執行。普通的加減乘數學運算或是位運算，可以在多個端口執行，但是對于除法和個別的復雜指令，只有一個端口可以執行，并且開銷很大，不同的CPU也會有細微的差別。

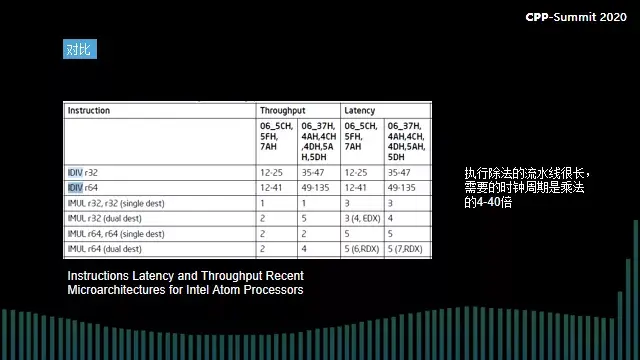

上圖中我們可以看到latency是49-135個ticks，即跑一條除法指令需要49-135個時鐘，然而普通的加法指令只需要一個時鐘，并且理論上最多可以跑四條跑道，因此除法指令和加法指令需要的時鐘周期差距懸殊。

我們可以通過以上的例子發現，CPU執行不同的指令所花的時間是十分懸殊的。如果把這個代碼稍微改一改，將乘除累加到不同的變量上，它的性能會稍微好一點，但是仍然除法會比較慢。

2.數據結構定義

再來看看下面這個問題：寫右側school_s結構體的i和n成員的速度一樣么？

上圖中寫了編譯器不要自動做對齊，即按字節確定邊界。比如，double是八個字節，int是四個字節，char是一個字節，int n如果沒有pack（1）的話，編譯器會給它至少分四個字節，int n在四字節的邊界?？偟膩?lái)說，編譯器的默認思想是，字段是多長，偏移地址就一定是可以整除的。比如是四個直接的整數，那這段的偏移一定是4、8、16、24這樣的偏移值。但是如果加了pack（1）,它會給它做緊縮，只分一個字節，int n就不對齊了。

給大家看一下內儲類的布局，如果上這個調制器，觀察一下n的位置。起始位置是對齊的，都是0，一行是16個字節，n就不對齊了，n的起始位置大概是13、14、15、16，有一個字節被移到下面了。這就叫不對齊的整數，對不對齊的整數要慎重。

訪問對齊的和訪問不對齊的速度一樣嗎？答案是不一樣的，并且訪問不對齊的要慎重。那訪問不對齊的影響有多大呢？接下來還是用數據來看。這個問題對現代CPU來說變得更加“詭異”，對于讀寫還不一樣，那到底是寫不對齊的還是讀不對齊的？這個影響還不同。

下面用一段代碼來測一測。

現在的CPU，如X86，0、1、2這三條地址線是沒有的，一寫就是64位的數據總線，以八個字節為邊界來寫，因此不對齊的可能要寫兩次，因?yàn)閷?xiě)的時候都是以地址總線對齊的邊界來寫。如果你不對齊寫兩次，那多余的這部分要用屏蔽機制把它掩蓋掉，所以硬件處理起來很費勁，開銷大。

當我們用VTune觀察這樣內存賦值，這時候Core Bound和Memory Bound都很大，即執行引擎和內存都很有壓力。因?yàn)閳?zhí)行引擎執行這樣的不對齊指令需要做特殊處理—不對齊的位操作。在CPU層面，在寫這樣的內存的時候也是需要多花精力。在我們用VTune優化時，紅色代表某個環節發生擁堵，綠色代表暢通。

因此，讀寫沒有按邊界對齊的整數會讓我做很多無用功，寫比讀更懸殊。當我們做循環的讀時，CPU內部會用所謂的向量化指令把把損失做一些彌補。

3.大數組的定義

接下來我們來看第三個案例，這是一個全局的、靜態的大數組。

每個常量都在常量的字符串區，直接一個指針把常量指向它的字符串就好了，沒有必要去數組里定義再拷貝過來，除非需要經常修改名字。如果名字是不變的，是恒定的一個常量，那就可以直接用第二種寫法，第一種寫法明顯是浪費內存，還有一個副作用是從性能角度來說，如果定義成一組大數組，第一種寫法會導致內存里的數據特別松散，訪問不緊湊的數據會浪費緩存。

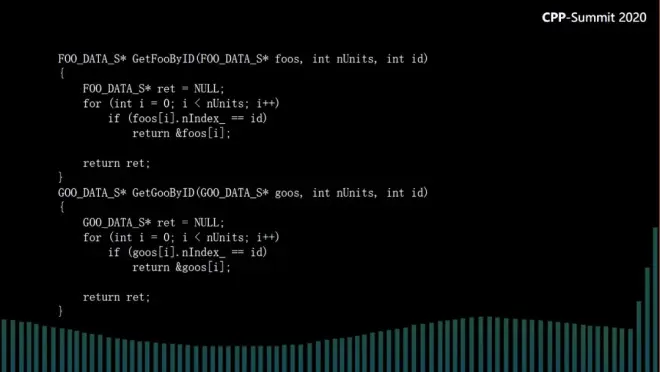

現在我們用工具來測一測，用這兩種寫法來測量一下性能差別。FOO代表不好的寫法，循環遍歷，根據id來搜索其中的一個元素；GOO代表好的寫法。

測量有幾種模式，一種是用batch成批測量。我們做調優的時候先循環跑幾次，根據開始和結束的時間取平均值會比較準。最后我們得到緊湊結構體的速度要比松散結構體快36%。

另一種是用Interlace模式測量，分批測量再分別統計數據。最后也可以看到34%左右的性能差距。但I(xiàn)nterlace模式測量的開銷相對來說比較大。

從內存角度來說，如果用VTune專業工具來觀察，可以看到每一行語句的開銷，也可以從中得出相同的結論，訪問緊湊結構的效果更好。而訪問松散結構則容易產生很多TLB miss。

什么是TLB miss？現代CPU的復雜機制，其一就是復雜內存。訪問內存都是為了查頁表，由于軟件里用的是虛擬內存，真正做后端訪問的時候都要轉成物理內存，轉的過程中要查頁表。頁表很復雜，為了提高頁表速度，CPU內部都有專門開頁表的TLB，有代碼的TLB，也有數據的TLB。訪問松散的大數組產生很多TLB miss，因?yàn)樗稚⒃诤芏鄠€(gè)頁上，在訪問這些陌生頁的時候它就不在TLB里。

從另一個指標來看，訪問松散結構時L1 cache miss會比較多。CPU內部有很多級緩存，如L1/L2/L3......總的來說，今天CPU與內存之間的矛盾非常突出。當我們?cè)谧龈哳l交易的時候，CPU調頻速度非?？?，但內存速度上不去，而且每次訪問內存時采樣要十幾個tick的latency，內存的壓力很大。所以松散結構體不僅浪費內存，而且訪問的效率很低。

4.訪問內存

再來看一個例子，訪問內存的時候，比如這樣一個二維矩陣，到底應該按行做循環，還是可以跳著來訪問？

總結來說，隔行訪問會導致比較多的cache miss，也會降低效率，讓CPU來不及做cache，有很大的Memory Bound miss?？赡苁荓1不行，可能是L2不行，也可能是最末一級LLC不行。最末一級不行就要訪問物理內存，訪問物理內存可能達到微秒級別，由于內存之間是有排隊的，一訪問內存，時間就不可控了。

如今我們進入多核時代，而多核化加劇了CPU核心與內存之間的壓力，讓CPU和內存之間的這條公路變得非常擁堵。而蘋果M1核心技術最大的創新就在于釋放了內存與CPU核之間的約束。

而我們要解決這個約束就是用cache，中間加緩存，一級一級加。馮·諾依曼架構的精髓是把內存提高到空前的地位，把內存重要化。內存重要化之后，無論是代碼和數據都要寄存內存，CPU才能訪問。有了這個機制后，CPU和內存之間就有了非常緊密的約束。這就是今天馮·諾依曼架構的最大矛盾。

對于優化cache，要做循環交換來做編譯執行，記錄時間，提升數量級，合并循環減少cache miss，讓CPU有更高的cache命中率。用不好cache就是白白浪費了CPU的寶貴資源。

要想寫開啟友好的代碼，第一原則就是遵守局部性原則。局部性原則就是讓結構體緊湊，讓訪問時間性和空間性都離得很近。第二是溫度原則，我們經常訪問，它的溫度就高。

納秒級調優的第一大挑戰就是常?？床怀鲂Ч?，或者看到相反的效果。那我們?nèi)绾巫约鹤稣{(diào)優實驗?zāi)兀?/p>

納秒級調優三大守則

第一守則：防止編譯器好心幫倒忙

去除干擾，防止編器誤解，增加輸出，防止編譯器好心做壞事。

第二守則：禁止CPU調頻

把CPU的Speed Step選項禁掉，鎖定頻率，因?yàn)镃PU的調頻幅度非常大，不鎖定頻率測出來的都是干擾，數據跳動幅度特別大。

使用Vtune這樣的專業工具可以直接打開CPU層面的計數器，可以測出更準確的數據。
