一、關于Revit繪制默認幕墻會自動產生偏移問題的解決辦法!

　　很多人在安裝完Revit后繪制系統自帶的幕墻會產生偏移!

　　首先我們要了解偏移產生的根源：

　　1、繪制的時候在偏移量里設置了偏移值!

　　2、幕墻嵌板族設置了偏移：這種問題一般分種情況：

　　A：在做嵌板族的時候就沒有居中對齊做的嵌板跟中心線有一定的偏移值

　　B：在偏移參數的里設置了一定的值(為更好的控制嵌板位置，自定義了偏移參數)

　　但一般用系統自帶的幕墻繪制，沒有自定義嵌板而產生的偏移問題更趨向于在參數里設置了一定的值!

　　那么如何解決呢?

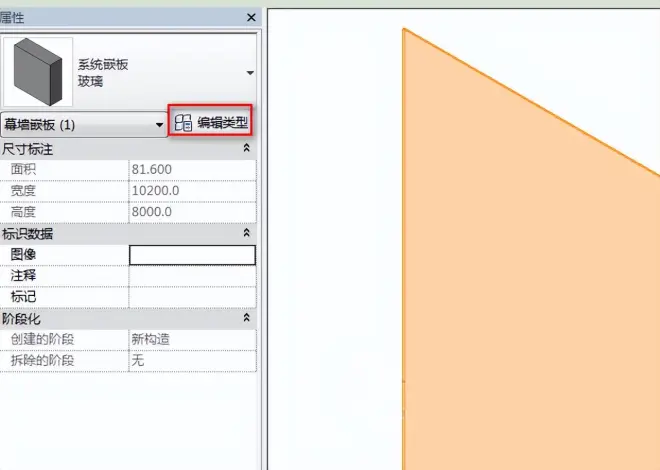

　　1、用tab鍵選中嵌板

　　2、點擊編輯類型，將對于的偏移量設置為0

　　二、Revit中CAD如何翻模墻?

　　可以使用建模助手【土建模塊】 → 圖轉墻，一鍵翻模墻。

　　1.點擊【圖轉墻】功能。

　　2.需識別圖層：①墻邊線層;②附屬門窗層。

　?、賶吘€層：建筑或結構墻體圖層。

　?、诟綄匍T窗層：墻體上的門窗的圖層。

　　3.設置墻體類型以及建筑/結構墻，點擊【開始識別】按鈕。

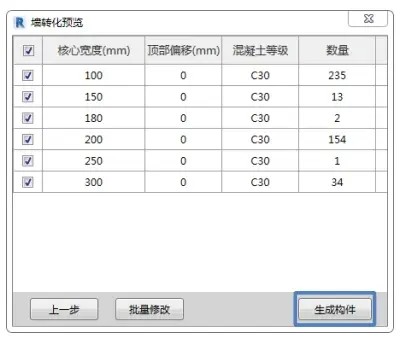

　　4.識別CAD成功后，可以點擊【批量修改】按鈕，預設墻實例的部分參數。

　　目前可修改的屬性值：頂部偏移。

　　5.點擊【生成構件】，等待墻生成完畢。

　　BIM建模助手【土建】還有許多翻模功能，圖轉軸網，圖轉樁，圖轉承臺，圖轉柱，圖轉梁，圖轉門窗，鏈接CAD，一鍵成板等等【7大模塊】158+功能!
