dop設計（ID：dopdesign）原創

作者丨東曉

每一位剛?cè)胄械脑O計師，幾乎都離不開“從畫圖”干起的職業生涯起點。

在職業生涯早期，如何提高畫圖效率，讓自己有更多時間學習其他方面的設計技能，不做機械性重復工作的事，是每個設計助理都必須面對的課題。

但是隨著時間推移，你會發現，為什么自己畫圖的速度越來越慢？效率越來越低？明明用到的軟件越來越熟練，但是，自己耗在畫圖上時間卻越來越多。

為什么呢？

關于這個問題跟自己不同階段的成長狀態和認知是分不開的，以深化設計師為例，我來談談我的看法。

01.

開始時，畫圖為什么會快？

從小白階段開始，CAD軟件的使用，在短時間內就能學會，實際繪圖時CAD使用的命令差不多在40個左右，熟練記住，熟能生巧后，在軟件操作層面，就是專家水平。

這時，多數人在畫圖階段的感覺，是兩個字——“簡單”。

鍵盤敲的咔咔作響，鼠標左右滑動不停，平面圖分分鐘搞定，立面圖參照平面尺寸1mm都不差，節點圖套板后，結構清晰，排版美觀，線型設置合理，圖紙打印出來層次分明。

只要在補充些基礎的工藝和材料知識，學會和工人師傅打交道，就可以通吃深化領域，心得意滿，意氣風發，認為畫圖不過如此，軟件在手，天下我有~

這也是多數參加《dop深化內訓營》前的小伙伴最直觀的狀態。

但是，往后的畫圖效率為什么又會越來越慢呢？

02.

頻繁出錯，產生恐懼心理

隨著自己接觸的項目越來越多，履歷和眼界的不斷提升，自信也隨之暴漲，追求效率，節省時間。

但是

犯的錯越來越多，錯誤代價也越來越大

舉幾個東曉親身經歷的幾個例子

一個總部辦公項目，100多張A2圖紙，曬了6套藍圖，拿到手里，瞪眼一看，項目名稱錯了、出圖日期錯了、忘記改圖框、材料編號不是最新版本.....

一個商場綜合體，2萬平方的地下商業空間，設計做完，建筑送審被打回，防火分區超過2000㎡，功能展廳橫跨2個防火分區，卷簾分隔過長，最后方案推翻重來，不眠不休，平立剖圖紙全改.....

一個多功能廳，圖畫表達清晰美觀，平立剖的邏輯關系，尺寸關系自洽。曬完藍圖，去現場交底，天花完成面標高4800，現場梁位沖突只能做到4000。最后一查，制圖時不是最新版的結構圖。最后，下調標高，整個空間立面，節點全部重來；設計變更，施工追加，業主上大會點名批評設計方.....

一個總部辦公大廳，42個VAV空調末端靜壓箱深化下單，出風口兩側的翻邊耳朵多出了2公分，現場裝不上。大半夜跟師傅一起，現場角磨機切割多余尺寸....

這樣的情況，我相信你也不少，歡迎留言區寫下你最痛的教訓。

接連幾次大的錯誤后，膽子就越來越小，開始進入精神內耗和自我否定階段，整個人狀態逐步下滑。

03.

對規范詮釋，在改變你的畫圖習慣

室內設計行業的的制圖規范是多樣甚至混亂的，不同公司，不同地域，甚至不同公司的不同團隊，都不相同。

對助理而言無疑是增加了很多干擾。圖層、線型、比例這些變量都可以快速統一。但在圖紙標準和制圖規范上，就很難掌控了。

舉幾個《dop深化內訓營》小伙伴最常吐槽的幾例子，你感受下

有的企業綜合天花圖要顯示家具線，有的又不用；

有的企業需要地坪圖的完成面線是滿鋪，有些公司又是只需要伸進固定家具底部10公分即可；

有的企業立面圖橫向標準尺寸必須畫，有的又可以不要求畫；

有的企業設置了1：40、1：60、1：80這些比例，有的企業要求嚴禁使用這些比例

有的企業要求節點圖螺絲釘都要表達出來，有的企業又要求只要完成面尺寸準確，骨肉皮邏輯清晰即可

對于不同標準的圖紙邏輯表達和詮釋，在剛開始時，會降低的你畫圖效率，乃至改變你的畫圖習慣。

04.

明細的分工，在考驗你的認知范圍

參與的項目越來越多，所涉及到的建筑、結構、電氣、給排水、暖通、消防、智能化、新材料、新工藝、燈光、聲學等等相關專業的配合與協作也逐步增多。

結構，水電，暖通，消防，都應該讀取那些信息？

設計提資要重點看那些地方？

二次排水真的有必要做嗎？

軟膜天花怎么做到面積大，內空小，而且還不怕落灰落蟲？

空調系統應該怎么選擇？不同的空調系統對圖紙有什么影響？

消防疏散對平面布置的影響真的很大嗎？

吊頂上到底能不能用非A級的材料？

.....

如何保證不被他們“牽”著鼻子走？

怎么協同乃至于統籌這些專業配合單位？

制圖工作怎么更合理的切分，不背鍋？

不清楚材料的尺寸，圖紙就無法算完成面；

不懂新材料新工藝，連節點出圖都可能無從下手；

不懂建筑與結構，就有可能尺寸完全錯誤；

不懂水電暖通，裝飾點位的排布凌亂不堪，空間使用體驗極差；

不懂消防，你甚至連圖紙報審都通不過.....

懂得越多，會發現自己不懂的更多。

在小白階段之所以畫圖快，感覺很輕松又寫意，是因為考慮的不夠周全，圖紙不能細看，質量一塌糊涂。

△掃碼學習：如何找出一套施工圖的100個錯誤？

畫圖速度是由線條的準確性來決定的，一個線條所折射出的知識點很多。

比如：

一根墻面完成面線條，需要考慮飾面材料、結構做法，線的顏色、圖層等因素。

天花線條要考慮標高，標高的確定要分析機電施工結構層尺寸、空調、消防、排煙等知識。不需要深入，但相關設備的點位尺寸，規范要求，尺度預留，設計禁忌，都需要牢記。

思考的范圍越廣，下筆的速度越慢。

這是畫圖越來越慢的根本原因。

但是，慢一點，一定是壞事嗎？

05.

也許“慢”一點會更好

最后，跟你分享改變我思維方式的一段經歷：

xx酒店大堂效果圖↑

東曉剛畢業的頭一年，曾經在深山里面做過一個洲際酒店的項目，當時為了酒店大堂上包梁的天花鋁板材料下單，我跟師父一起現場測量了梁柱位的具體尺度，因為現場土建施工單位不給力，澆筑的主體結構偏差較大，所以，我們需要重新根據測量的尺度進行平面圖調整和下單。

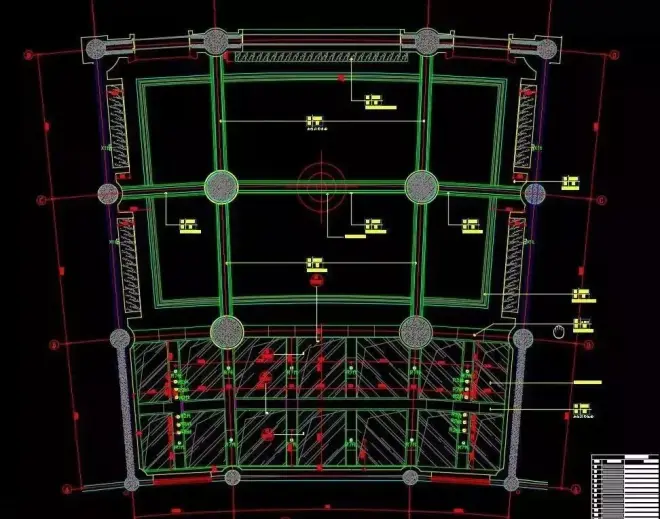

大堂吊頂放大圖↑

這個看似簡單的任務，以我對CAD軟件的熟悉程度，一上午的時間，完全是可以搞定，所以，當這個任務派給我時，我自信滿滿的去執行開來；

因為鋁板深化下單對尺寸的準確性要求非常高，所以制圖過程中，我小心翼翼的檢查，發現不管是以左邊柱子為參照還是以右邊柱子為參照，都有尺寸合不上，所以，反復核對，反復修改下來，一上午時間就過去了，排版圖還沒有出來。

這時師父跟我講了一句話，我牢記至今，原話是：“你看，你不懂做個事情的方法，軟件用的再好也沒用吧，畫了又刪，刪了又畫，再快也是無用功。所以，還是要先想清楚怎么做了，再動手去操作?！?/p>

然后，他沿著原建筑圖，把軸線全部拉好后，通過已經有的軸線框架和現場復核的尺寸，一條線一條線的畫完了整個下單圖，過程中沒有用一個快捷鍵，全程靠點擊圖標來完成操作。但是，這看似笨拙的操作，卻只用了1小時出頭的時間，完成了我一上午都沒做完的工作量。

從那以后，我對“如何才能提高效率”理解完全改變了?，F(xiàn)在回想起來還真挺諷刺，因為這個簡單的道理不就是我們每個人都聽過的愛因斯坦的那句名言嗎？

“如果給我1小時去回答一個問題，那么，我會畫55分鐘想清楚這個問題是在問什么，想清楚后，剩下的5分鐘，足夠解決這個問題了”

你看，愛因斯坦都說了，慢不一定是壞事，也許做這件事情本來就需要時間沉淀。

如果快的代價是犧牲精確度，這樣的快，不要也罷。

當然，或許還有第三種選擇：

加入《dop深化內訓營》，系統提升，既要“正確“又要”快“

△一次加入，終身迭代，掃碼了解△

從圖紙標準，到機電設備，節點體系，全面掌握裝飾施工圖底層邏輯

新的一年，從系統提升自己的專業能力開始，

ps：23年2月中旬起，經過3年的沉淀和迭代，《dop深化內訓營》將正式漲價，屆時也會帶來更好的內容及服務體驗，敬請期待~

做正確且長期投入的事不容易，但我們始終相信

“一個人只能走的更快，?一群人才能走的更遠”
