一、問題說明簡介

測試機構立訊反饋，客戶寄的樣板進行無線KC【韓國】測試不過，體現在如下兩點

1、藍牙部分接收雜散不過

2、藍牙的發射功率偏低

測試環境如下，客戶的PCBA主板，還有一個電源板沒有拍到

二、詳細處理

2.1 單獨只給藍牙部分供電的測試圖片--OK

下圖是接收雜散：FCC的PC工具設置為“RX”點擊發送 ，此測試結果是OK的

下圖是發射功率測試：FCC的PC工具設置為“TX”點擊發送 ，通道是0 。此測試結果是OK的

發射功率，一般只有上限問題，沒有下限。這里測試是3dB效果還不錯但是很多認證也會要求，不能低于-3dB

2.2 單獨給整板供電--但是使用電池供電

下圖是接收雜散：FCC的PC工具設置為“RX”點擊發送 ，此測試結果是OK的

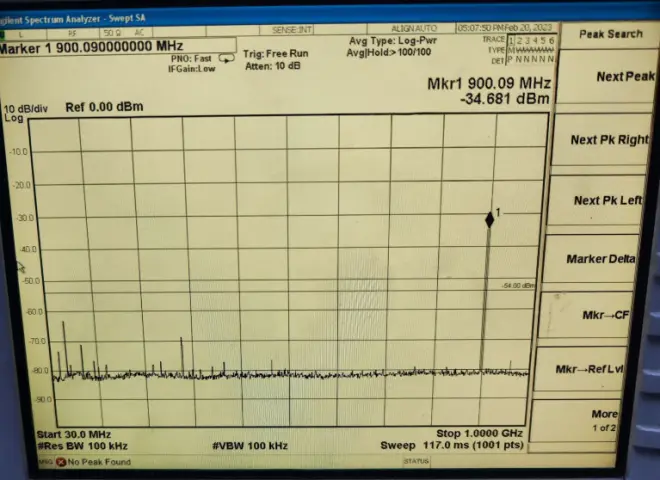

注意有一個900多MHZ的信號超標，這個是因?yàn)閷?shí)驗室沒有關閉，應該是誰的手機信號被檢測出來。

下圖是發射功率測試：FCC的PC工具設置為“TX”點擊發送 ，通道是0 。此測試結果是OK的

2.3 單獨給整板供電--使用客戶整套的電源AC220轉12V

接收雜散如上 。也沒毛病，發射功率就沒有單獨的去拍照了，也很正常

三、總結

1、雜散的問題：可能是他們用的USB轉TTL【CH340G】導致的，還有可能是他們整改工程師接線錯亂導致的。-- 目前還沒有去驗證，反正過了就行了。

2、發射功率值不夠：

==》因?yàn)榱⒂嵉恼墓こ處?，接錯了天線，他把屏蔽線接到了天線，而天線接到地去了

==》結果就是反了，自然而言就發射功率不夠
