1.1 總體設計

? ?? ?1.1.1 概述

? 學習了明德?lián)P至簡設計法和明德?lián)P設計規范，本人設計了一個基于FPGA的可調頻調相而且可以輸出不同波形的DDS信號發生器。該信號發生器實現了通過按鍵控制輸出不同類型的波形，并可以通過按鍵改變波形頻率和初始相位。將此設計與明德?lián)P的波形采集設計相結合，可以實現示波器功能，并且還可拓展實現波形頻率計算、峰峰值計算、頻譜分析等功能，有很大的設計空間。同時本設計以及其擴展功能在現實生活中也具有比較廣泛的應用。在本案例的設計過程中，包含了按鍵定義和消抖、計數器、ROMIP的應用等技術。經過逐步改進、調試等一系列操作之后，完成了此設計，下面將完整的設計記錄與大家分享。

? ?? ?1.1.2 設計目標

此設計可以通過按鍵進行波形類型的切換，并且波形的頻率還可以進行改變，具體需求如下：

1）按鍵1按下時可以改變波形的類型，實現波形的切換，順序為正弦波、鋸齒波、三角波；

2）按鍵2按下時可以改變波形的頻率，每按下一次，頻率增大2倍，達到一定值后跳回初始頻率值，以此循環；

3）按鍵3按下時可以改變波形的初始相位，每按下一次，初始相位加30，達到一定值后跳回初始相位值，以此循環。

? ?? ?1.1.3 系統結構框圖

? ?系統結構框圖如下所示：

? ?? ?1.1.4 模塊功能

• 按鍵模塊實現功能


• 將外來異步信號打兩拍處理，將異步信號同步化；


實現20ms按鍵消抖功能，并輸出有效按鍵信號。

• DDS模塊實現功能


• 通過有效按鍵信號實現切換波形類型、改變波形頻率、調整波形初始相位；


從ROM中讀取波形數據并輸出按鍵控制下的波形數據。

? ??1.1.5 信號定義

• 頂層模塊mdy_DDS.v

• 按鍵模塊key_delay.v

• DDS模塊DDS.v

? ?? ?1.1.6 工作原理

在系統整體結構中，通過按鍵控制輸出波形類型，并通過按鍵改變波形頻率控制字和初始相位控制字，得到ROM的讀地址。ROM為只讀存儲器，只要給它一個地址，就能讀出該地址中相應的數據，從已經初始化好的ROM讀取相應的波形數據。

DDS的原理如下圖，累加器每次累加一個頻率控制字，調節頻率控制字的數值，可以改變累加器的累加速度，進而可以調節從ROM查找表中讀取波形數據的速度。即頻率控制字越大，頻率越高。相位控制字可以用來調節初始相位，即ROM地址自加的初始值。

? ?1.2 按鍵電路

? ?? ? 1.2.1 按鍵電路

• 獨立式按鍵工作原理如上圖所示，4條輸入線接到FPGA的IO口上，當按鍵K1按下時，VCC通過電阻R1再通過按鍵K1最終進入GND形成一條通路，這條線路的全部電壓都加在R1上，則引腳P14是低電平。當松開按鍵后，線路斷開，就不會有電流通過，P14和VCC就應該是等電位，為高電平。我們可以通過P14這個IO口的高低電平狀態來判斷是否有按鍵按下。其它按鍵原理與K1一致。

? ???從圖中可以看出，如果我們按下按鍵，那么按鍵就會接通并連接到低電平GND，如果我們沒有按下，那么按鍵就會斷開并接到VCC，因此按鍵為低電平有效。通常的按鍵所用開關為機械彈性開關，當機械觸點斷開或者閉合時，由于機械觸點的彈性作用，一個按鍵開關在閉合時不會馬上穩定地接通，在斷開時也不會一下子斷開。因而機械式按鍵在閉合及斷開的瞬間均伴隨有一連串的抖動，如果不進行處理，會使系統識別到抖動信號而進行不必要的反應，導致模塊功能不正常，為了避免這種現象的產生，需要進行按鍵消抖的操作。

? ???1.2.2 按鍵消抖
? ?? ?
按鍵消抖主要分為硬件消抖和軟件消抖。兩個“與非”門構成一個RS觸發器為常用的硬件消抖。軟件方法消抖，即檢測出鍵閉合后執行一個延時程序，抖動時間的長短由按鍵的機械特性決定，一般為5ms～20ms，讓前沿抖動消失后再一次檢測鍵的狀態，如果仍保持閉合狀態電平，則確認按下按鍵操作有效。當檢測到按鍵釋放后，也要給5ms～20ms的延時，待后沿抖動消失后才能轉入該鍵的處理程序。經過按鍵消抖的行人優先按鍵，判斷按鍵有效后，按鍵信號傳遞給控制系統，控制系統再進入相應的處理程序。如還不明白之處，見實驗的PDF。

圖5.1.2按鍵消抖示意圖

? ?? ?1.2.3 按鍵消抖代碼實現

? ? ??使用明德?lián)P的計數器模板，可以很快速很熟練地寫出按鍵消抖模塊。

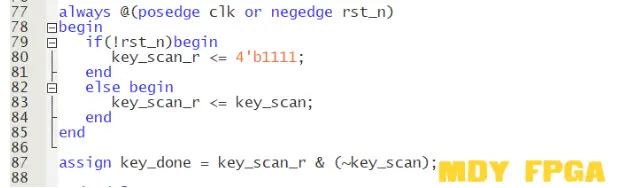

每20ms掃描一次按鍵輸入key_in，可以達到消抖的目的，再用寄存器緩存一下，按鍵為低電平有效；所以檢測當檢測到按鍵有下降沿變化時，代表該按鍵被按下，按鍵有效，輸出1。

代碼如下：

? ?? ? 1.3.1 控制波形類型

? ?? ?消抖過后的按鍵輸入到本模塊，同樣使用明德?lián)P至簡設計法和計數器模板，可以秒速寫出控制波形類型的代碼。按鍵1每按下一次，即key_done[0]有效時，wave_cnt加1，加到3時歸0，否則保持不變。wave_cnt為0時輸出正弦波，1時輸出三角波，2時輸出鋸齒波，默認時輸出正弦波；至簡設計法和計數器模板有多好用，越用越絕精妙。

完整代碼如下：

? ???
? ???1.3.2 改變波形頻率

? ?? ?

? ?? ?話不多說，反手又是一個明德?lián)P計數模板。按鍵2每按下一次，即key_done[1]有效時，i乘以2，加到64時歸0，否則保持不變。這里通過i可以改變頻率的原理是ROM中512個數據為一個周期，i等于1的話，采集一個周期需要512次，clk/512即為頻率，i為2時，只需要采集256次即完成一個周期，頻率為clk/256。

當然也可以直接通過分頻改變clk，從而達到改變頻率的效果。

完整代碼如下：

? ???1.3.3 改變波形相位

依舊是百用不厭的計數器模板，按鍵3每按下一次，即key_done[2]有效時，初始相位加30，加到360時歸0，否則保持不變。達到改變相位的目的。

因此，通過至簡設計法、計數器模板，可以輕松達到設計目標。
完整代碼如下：

? ???1.3.4 mif文件的生成

? ?程序中我們會用到一個ROM用于存儲512個8位的波形數據，首先我們需要準備ROM的初始化文件(mif文件)。以下為生成正弦波數據mif文件的方法：首先打開Guagle_wave工具，選擇菜單＂查看＂->”全局參數設置”，設置參數如下：

? ?? ? 調用ROMIP核，并將mif導入ROM，其他波形同理。

? ???1.4 在線邏輯分析儀查看波形數據

• 不同頻率正弦波：


• 三角波



• 鋸齒波



? ?? ?觀看上面的現象，可以發現，各項功能正常，可以通過按鍵改變波形類型、頻率、相位，成功完成設計目標。

?在這個設計案例中，至簡設計法和明德?lián)P計數器模板發揮了至關重要的作用，使我能夠快速準確完成設計。本設計拓展加上ADDA采集和VGA顯示，可以實現基于FPGA的示波器設計，之前明德?lián)P論壇已經發布了波形采集并VGA顯示的案例，希望有興趣的同學可以運用至簡設計法和明德?lián)P模板嘗試一下拓展設計哦。

感興趣的朋友也可以訪問明德?lián)P論壇（http://www.fpgabbs.cn/）進行FPGA相關工程設計學習，也歡迎大家在評論與我進行討論！
