GH4033鎳基高溫合金螺栓斷裂原因分析
高溫合金憑借其良好的耐腐蝕性能、高溫強度、抗氧化性能及疲勞性能等綜合性能，在國防軍事和基礎工業領域被廣泛使用。GH4033是在英國Cr20Ni80基礎上通過合金化方式發展起來的沉淀強化型鎳基變形高溫合金，是以Ni、Cr元素為基體，添加Al、Ti元素形成γ′（Ni3AlTi）和γ″（NiXNb）相彌散強化，以及碳化物相晶界強化。在700~750℃具有足夠的高溫強度，在900℃以下具有良好的耐腐蝕性能以及抗氧化性能。
催化裝置滑閥螺栓使用僅1a即發生斷裂，導致閥體導軌和閥板脫落，裝置被迫非計劃停機。該滑閥設計溫度為780℃，工作溫度為700℃，設計壓力為0.5MPa，工作壓力為0.2MPa，介質為催化劑和再生空氣。螺栓材質為GH4033高溫合金，規格為M22mm×120mm。本研究針對GH4033高溫合金螺栓過早斷裂失效進行原因分析，分析結論為類似設備失效與預防提供參考，促進安全生產和穩定。
1試驗過程與結果
1.1宏觀觀察

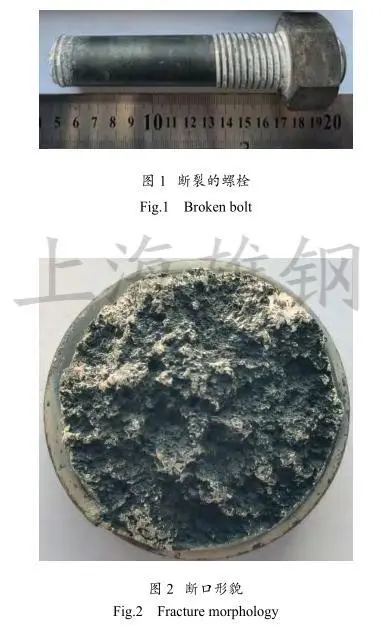

螺栓斷裂于螺紋根部，無明顯塑性變形（圖1）。斷口表面粗糙，起伏狀明顯，為脆性斷裂特征。將斷口清洗后在體式顯微鏡下觀察，表面除殘留的白色催化劑外，還覆有一層黑色氧化膜，應為長時間在高溫環境下氧化所形成（圖2）。
1.2化學成分
在斷口下側光桿部位取樣，對螺栓進行化學成分測試，結果見表1?？芍菟ú馁|(zhì)合格，滿足GB/T14992-2005對GH4033合金的化學成分要求。
1.3顯微組織檢查
將螺栓軸向剖開進行金相檢驗。斷裂螺栓的顯微組織為單相奧氏體，晶粒度為1級，存在少量孿晶和多邊化亞晶。在斷口縱截面處發現較多的橫向裂紋，沿奧氏體晶界擴展，有連接匯聚趨勢，未見穿晶裂紋（圖3）。裂紋擴展方向大致與斷口平面平行，垂直于螺栓軸向應力。
在滑閥導軌上取1根未斷裂螺栓（同批次同期服役）進行金相檢測，未斷裂螺栓顯微組織為孿晶奧氏體，呈條帶狀雙重晶粒特征（圖4），帶狀組織與螺栓終軋溫度有關。對比發現，斷裂螺栓奧氏體晶粒明顯粗大，與正常服役螺栓有較大差異。
1.4斷口微觀觀察
在掃描電鏡下觀察斷口微觀形貌，外側和心部晶粒形狀清晰，呈冰糖狀花樣；心部韌窩大而深，伴有二次晶間裂紋（圖5）。結合斷口的宏觀特征和金相分析結果，確定該螺栓為沿晶脆性斷裂。
圖6a為斷口縱截面SEM形貌，沿晶裂紋為孔洞型，晶間存在斷鏈狀物質，可能為沿晶析出的碳化物顆粒。放大觀察倍數，發現明顯的蠕變損傷特征，局部奧氏體晶界存在微小的蠕變孔洞，部分孔洞已長大集聚形成微裂紋（圖6b）。由此可以確定，斷口縱截面處的橫向裂紋為蠕變裂紋。
對比發現，未斷裂螺栓奧氏體晶內分布較多的強化相質點，細小的鏈狀碳化物沿晶界分布（圖7）。而斷裂螺栓晶內僅有少量強化相，幾乎無沿晶碳化物析出。
2分析與討論
從斷口宏觀特征判斷螺栓為脆性斷裂，在斷口下方發現較多的沿晶裂紋，邊緣奧氏體組織無變形跡象，結合斷口微觀形貌，確定螺栓斷裂形式為沿晶脆性斷裂。在掃描電鏡下觀察斷口微觀形貌，發現大量蠕變孔洞，部分孔洞已長大聚集形成微裂紋，證明斷口下方的沿晶裂紋為蠕變裂紋，由此可以確定螺栓斷裂為高溫蠕變引起的沿晶脆性斷裂。
鎳基高溫合金的持久蠕變性能與晶粒度、γ′相、晶界碳化物、TCP相等組織密切相關。GH4033作為沉淀強化性鎳基高溫合金，應具有良好的蠕變性能。該螺栓服役1a即發生斷裂，使用壽命遠遠低于質保要求。為探究其原因，取導軌上未斷裂螺栓進行對比分析。從金相分析結果看，斷裂螺栓的晶粒度與未斷裂螺栓有較大差異，斷裂螺栓晶粒粗大，在強度、塑性和韌性等力學性能方面與細晶態未斷裂螺栓會有較大區別。由微觀組織可見，未斷裂螺栓奧氏體晶內有較多彌散的強化相和第二相質點，細小的鏈狀碳化物沿奧氏體晶界分布，起到彌散強化、第二相強化和晶界強化作用。細小彌散的晶界碳化物能有效阻礙晶界滑動，提高蠕變抗力。斷裂螺栓顯微組織僅存在少量強化相，但幾乎無碳化物沿晶析出。這是由于熱處理不當導致的，通過熱處理可以控制晶粒大小、碳化物形態和分布以及金屬間化合物（γ'相）的大小和分布。
螺栓作為閥板與導軌連接件，螺紋齒根部位由于其特殊形狀加上高溫合金具有缺口敏感性，易受到應力集中。長期處于高溫環境會產生蠕變損傷，萌生蠕變孔洞，孔洞聚集長大形成微裂紋，微裂紋擴展連接形成宏觀裂紋，每一次工藝操作所引起的負荷變化、溫度波動以及閥門在導軌上滑動使得螺栓承受較大的切應力等等，都會加速裂紋形成和擴展。當螺栓有效截面積不足以承載工作負荷時，螺栓發生斷裂失效。
另外，由于GH4033高溫合金的熔點不高于1500℃，它的等強溫度應低于750℃。該螺栓正常服役溫度為700℃，在實際運行中，翼閥操作溫度會接近甚至短時間超過750℃。當溫度高于等強溫度時，材料晶界結合能小于晶內，容易產生沿晶開裂。因此，裝置短時超溫（等強溫度）運行也是加速螺栓蠕變斷裂的原因。
3結論
1）該螺栓斷裂模式為高溫蠕變引起的沿晶脆性斷裂。
2）因熱處理不當，螺栓微觀組織晶粒粗大，未有足夠的第二相和沿晶碳化物析出，弱化細晶強化、第二相強化和晶界強化作用，導致蠕變性能下降；螺栓作為閥板和導軌的連接件，需承受軸向拉應力和切應力，長期高溫服役產生蠕變損傷，萌生微裂紋，最終導致螺栓過早斷裂。
