通過“夾式熱成像儀（COTI）”將紅外影像疊加到微光夜視儀物鏡上，就可以實現“熱融合”效果。

這種“熱融合”影像可以解決微光夜視儀無法觀察完全黑暗區域的缺陷，同時又可以發揮微光夜視儀對細節的表現力，成為新一代夜視儀的發展方向。文中的“夜視儀”特指測試時使用的單目微光夜視儀。

本文是中國艾睿光電（InfiRay）Clip 1 CE2和Jerry C C5兩款夾式熱成像儀的評測，作者Eric B，本人翻譯并編輯給大家分享。

這些小巧的技術奇跡直接安裝到PVS-14夜視儀上，安裝和設置完畢后，您就可以在夜視儀上獲得紅外探測功能。配備夾式熱成像儀的PVS-14彈幕夜視儀，可以看到紅外熱成像儀圓形鏡片一樣的鍺透鏡，以及延伸到夜視儀物鏡中心的投射鏡片。使用過程中，用戶不會看到這個投射臂，只能看到視野中的紅外影像。

這種夾式熱成像儀獨立工作，并將數字化紅外圖像疊加到微光夜視儀上?？梢哉f，“熱融合”是看在眼里，在大腦中形成的。這將增加用戶的態勢感知能力，尤其是在光線很少或沒有光線，以及冷熱物體之間存在很大差異的時候。您可以在這個“輪廓”顯示模式中看到觀察效果。需要提醒的是，這是用iPhone手機近距離拍攝的，由于相機設置的問題，所以曝光過度。如果這個房間完全沒有光線，即便佩戴了微光夜視儀，也根本看不到人。

左側是Clip 1 CE2，右側是Jerry C C5。外形差異主要來自C5的電池盒，但C5采用了功能更強大的紅外傳感器，并具有更寬大的視野。

右側是Clip 1 CE2，沒有電池盒后，它的外形更加緊湊，重量更輕。

夾式熱成像儀裝在材質極好的安全箱內，內部有定制的泡沫填充材料。

艾睿Clip 1 CE2外形緊湊，對于熱成像儀來說絕對很小。電池組在右側，質量非常好。

艾睿Jerry C C5后部有一個電池倉，但也可以使用與CE2相同的外置電池倉。

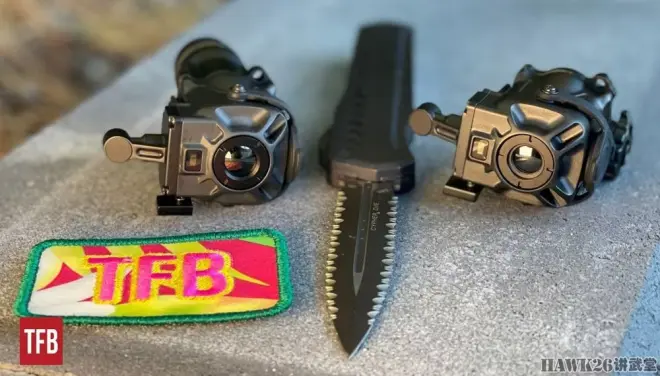

艾睿Clip 1 CE2配備了一個分辨率384×288的紅外傳感器，C5傳感器的尺寸達到640×512。中間的匕首是Microtech Cypher，刀身為雙鋸刃設計。

艾睿Clip 1 CE2分辨率384×288，12μm紅外傳感器，9.5mm物鏡，50Hz刷新率，視野20°。該型號配備一個外置電池倉，因此產品編號有一個“E”。外置電池倉可以攜帶在身上或安裝在頭盔后部，這樣可以減少頭盔重量或平衡頭盔前后重量。外置電池倉可以連續工作8小時，用戶可以校準紅外影像的位置，使其與微光夜視儀對齊。筆者知道以往型號并沒有這個功能，但在測試樣機上的使用效果很好。顯示模式為白熱、高亮和輪廓（又稱“上帝模式”）。

Clip 1 CE2外形很小，可能是筆者見過的最小的紅外設備。事實上，艾睿聲稱它是世界上最輕的夾式熱成像儀。重量只有78克，防護等級為IP67，結構非常堅固。筆者最近試用了一些艾睿的產品，認為Clip和Jerry的整體感覺和表面光潔度非常好，滾輪和按鈕操作靈敏，觸感很好。不過要小心物鏡，不要損壞它。

據稱紅外探測距離在1000米左右，倍率為1×。筆者無法檢驗1000米的說法是否正確，但通過其他熱成像設備的性能對比可以知道，這個性能似乎是合理的。

Clip 1 CE2外置電池倉按規格使用17335、18500、18650等電池，筆者在購買這些電池時遇到問題，所以使用了CR123。

總體而言，Jerry C C5夾式熱成像儀在外形、手感、表面處理工藝方面都與上述CE2非常相似，只是它有一個電池倉，因此外形尺寸更大。同時，它還配備了性能更好的紅外傳感器，分辨率640×512，12μm紅外傳感器，11.5mm物鏡，50Hz刷新率，視野30.5°，比Clip 1 CE2大了10°。大多數時候，筆者使用外置電池倉供電，而不是在它的內部安裝電池，圖像質量很好。需要提醒的是，注意電池的安裝方向。?

NETD值相當高，≤60mK，由于您主要是通過這樣的系統來搜索和發現隱藏的威脅，而不是首先對其進行識別，因此，它完全可以滿足您的需要。NETD類似“熱對比度”，衡量熱成像傳感器區分紅外型號細微差別的能力。數值越低，您看到的細節就越多。相比之下，當今最好的高端民用熱成像儀的NETD約為≤25mK。不過，這些裝備的外形可以用巨大來形容，重量也至少高出5～6倍。

Jerry C C5有兩個主要控制部分，一個確認按鈕和一個多功能滾輪。長按確認按鈕會彈出菜單，共有三種顯示模式：全熱、高亮和輪廓。您還可以使用滾輪控制亮度。還有一個“脈沖模式”，也是可控的，可以讓紅外影像以柔和的形式打開或關閉，這樣您就可以看到紅外影像與純微光影像的區別。

發現這些功能真的是太酷了，筆者不會說它很難設置，但使用這樣的微型控制部分更改設置可能確實令人有點沮喪。理想情況下，您肯定希望用自己的想法來完成設置，但我們的技術還沒有做到這一點。

發明這個東西的人真是個天才！注意夜視儀物鏡中心的投射臂，向其投射紅外影像。通過夜視儀您可以控制紅外影像校準、背景校準、快門校準，還可以對亮度、對比度、閾值進行調整。右下角的滾輪還有點擊功能。

由于控制部分尺寸太小，進行設置時可能會比較繁瑣，軟件并不總是合乎邏輯，但完全可以依照您的要求完成設置。請注意，場景必須是完全黑暗的，您才能看到熱成像功能。另外還有一個可選購的觀察設備。

請注意Velcro彎曲插頭和高質量的插座，一眼就可以看出高質量產品的所有特征都在這里。

測試過程中使用的頭盔和夜視儀。

綠色頭盔是丹麥Protection Group制造的ARCH防彈頭盔。這是一款符合NIJ IIIA標準的防彈頭盔，可以防御.44 馬格南彈藥的射擊，大號重量為1.35千克。

這款背包是瑞典Snigel公司的產品，型號15-20L All pack。

起初，筆者對它的實用性持懷疑態度，但這款背包讓筆者越來越喜歡，現在它是筆者的最愛。強烈推薦。

您可以找到比這樣更好的配置電纜的方法。

夜視儀和夾式熱成像儀的工作溫度在-40～+60℃之間。

由于外形緊湊、重量輕，因此熱融合設備并不會給您的頸部帶來過于沉重的負擔。

手槍是西格紹爾（SIG Sauer）P322，口徑.22 LR，安裝了劉波爾德（Leupold）DeltaPoint微型紅點瞄準鏡，以及A-TEC Wave Carbon消音器。這款消音器重量只有88克，同夾式熱成像儀的重量差不多。

筆者采用了一個新的TFB魔術貼，是不是有點花哨？

安裝了夾式熱成像儀的夜視儀，看起來很有一點科幻色彩。

筆者喜歡這里體現的所有技術，輕量化的復合材料、碳纖維織物、芳綸纖維編織物、輕型鋁合金、模擬和數字熱成像儀。最好的數字和模擬夜視設備，完全可以讓用戶在一天中的任何時間（更確切地說是在晚上）進行操作。

這款黑色頭盔是Ops-Core FAST SF高切頭盔系統，是一款戰術防彈頭盔。

格洛克45 MOA FS手槍，口徑9×19mm，帶有螺紋槍管。注意Shield微型紅點瞄準鏡和Timney扳機組。這恐怕是除了格洛克18（因為有全自動模式）以外，市場上最好的格洛克手槍。就像格洛克手槍有各種升級配置一樣，夜視儀的升級部件也非常多，當然都非常貴。

另外，TFB收到了艾睿的新產品FAST FAL19 Thermal Fusion，正在進行評測。FAST FAL19瞄準鏡可以在分劃板上投射紅外影像，您可以選擇打開或關閉。

用戶手冊很簡單，翻譯出來可能會有點奇怪。不過只要有一些常識，并在網絡上搜索相關內容，就完全可以明白。

從左到右：艾睿Jerry C C5（分辨率640×512），艾睿FAST FAL19 Thermal Fusion Holosight（分辨率384×288，物鏡19mm），艾睿Clip 1 CE2（分辨率384×288）。

當您聽到“世界最小”、“熱成像”、“夜視儀”等詞語時，您就會知道應該花很多錢。非常遺憾的是，這次也不例外。不過，這筆錢可以買到世界上最酷的東西。

艾睿Clip 1 CE2建議零售價為2699加元，約合人民幣14505元。艾睿Jerry?C C5建議零售價為4199加元，約合人民幣22567元。由中國艾睿光電科技有限公司（IRay Technology Co., Ltd.）制造，2年保修期。

結論

如果您有微光夜視儀，那么這是一個將其變成“熱融合”裝備的好方法。如果您不喜歡它，理由也很簡單，買它會讓您的經濟狀況倒退幾個月甚至幾年，而且會讓您的頭盔變得更重，還會用到電池。不過，考慮到它具有的技術優勢和炫酷的外觀，如果您負擔得起，筆者還是會建議您出錢購買。
