關于摩擦襯墊標準的討論

摩擦襯墊的現行標準只要求牽引鋼繩與摩擦襯墊之間的摩擦系數(u)不小于 0.25,以滿足摩擦牽引系統(礦井提升、樓宇電梯、架空索道等)的防滑驗算，同時達到降低防滑配重而避免主機型號升級的目標[1.2],而摩擦襯墊的工作壓強()與許用壓強([])及其計算方法等均無限定，本工作則表明，摩擦襯墊的標準還應考慮其它因素.

一、襯墊工作壓強的計算

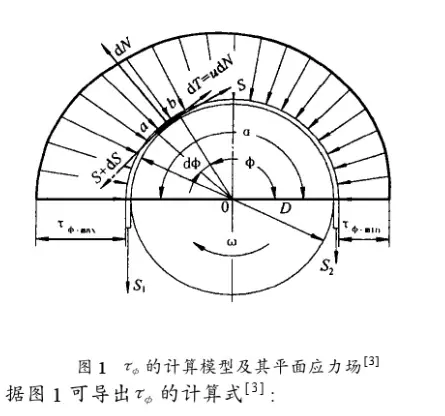

1.1 平面壓強τφ的計算

1.2空間壓強τγ的計算

1.3 工作壓強τ的計算

考慮摩擦牽引系統眾諸設計參數精度等級的匹配及其離散特征，并顧及傳統設計習慣,τ的計算式可由(1)~(3)式導出:

二、相關參數匹配

由(4) 式可導出襯墊工作壓強(τ) 與牽引鋼繩安全系數(mα) 及摩擦繩筒直徑(D) 與鋼繩直徑 之比值(ψ = Dd1) 三參數匹配關系式,[4]

按相關標準【1.2】及產品樣本給定約束參數(X = 0)，則可據式(5) 計算得表1.由表1及研制高質量襯墊材料的可能性，建議【τ】取3 MPa.

三、襯墊材料與結構

目前，國內多用 PVC類熱塑性襯墊，當繩襯之間存在相對位移時，這類襯墊因摩擦熱積聚而極易失效(圖4)，甚至促成或引發打滑事故，因此，對摩擦牽引系統而言,應禁止用塑性材料制作襯墊，須采用熱固性工程塑料[4]。

對于多繩摩擦牽引系統而言,為了諸繩之間的張力平衡,應允許個別過負荷的鋼繩出現瞬時打滑而降低負荷。以避免斷繩事故的發生，故不希望繩襯的摩擦系數(μ)太大: 但是，為了防止打滑事故的發生，同時降低防滑配重而減小全系統的負載，又需求μ從值較大的襯墊本文認為取從μ=0.25 較為適中。

硬度較低的襯墊，難于保持諸繩槽直徑持續一致穩定.當前的襯墊損耗，多數情況是為了達到繩槽直徑一致而反復車削致?lián)p，因此，應取襯墊材料的硬度為 HRR=100~110 為宜同時,應具備較高的壓縮強度，不僅須滿足許用壓強[τ](式(5))的要求，尚須滿足耐磨損耐疲勞、壽命長的要求。

關于摩擦襯墊的幾何結構，由圖 5可知，橫斷面為非對稱梯形結構襯墊壓應力場是偏向直角邊的，極易導致諸繩槽直徑 (D) 的偏差、繩間負荷不平衡，因此，應采用圖 6 所示對稱梯形結構的襯墊，以消除牽引鋼繩張力不平衡。

四、摩擦襯墊標準

通過以上討論，提出表 2 所示摩擦襯墊標準。
