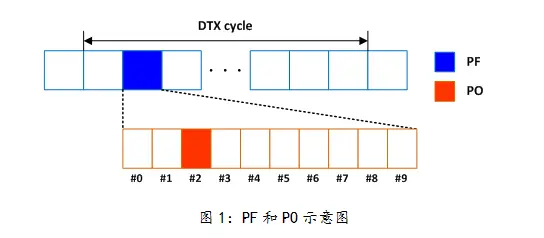

在LTE系統中，用于UE監測尋呼消息的子幀和無線幀分別定義為尋呼時機（PO）和尋呼幀（PF）。在空閑模式下，UE只需監控每個DRX周期的一個PO。具體地，UE的PF和PO可以通過以下等式確定。在圖1中，描述了PF和PO的示例。

PF: SFN mod T = (T / N) * (UE_ID mode N)

PO: i_s = floor (UE_ID) mode Ns

T: UE的DRX 循環周期

nB: 在一個DRX周期中的PO的總數

N: 在一個DRX周期中的PF的數量 ( N= min{T, nB})

Ns: 在一個PF中的PO的數量 (Ns= min {T, nB/T})

UE_ID: IMSI mode 1024

對于6GHz以下NR系統中的尋呼，尋呼消息傳輸可以為類似于LTE系統中的尋呼。然而，在6ghz以上的NR系統中，考慮了由有限維數字波束賦形和使用模擬移相器的模擬波束賦形組成的混合波束賦形。因此，當應用基于混合波束賦形的部署（例如，基于多波束的部署）時，尋呼消息和相應的DCI也需要進行波束賦形傳輸。在LTE系統中，用于UE監測尋呼消息的子幀和無線幀分別定義為尋呼時機（PO）和尋呼幀（PF）。在空閑模式下，UE只需監控每個DRX周期的一個PO。PF/PO上的類似方法可應用于空閑模式下的UE和NR中的非活動模式UE。

與LTE不同的是，由于尋呼的波束掃描傳輸，一個PO內可能存在多個尋呼DCI/消息機會。對于低于6GHz的情況，每個PO一個尋呼DCI/消息機會就足夠了，但是對于高于6GHz的情況，每個PO需要多個尋呼DCI/消息機會。

尋呼時機可以由多個時隙組成（例如子幀或OFDM符號）。PO的時隙數可通過系統信息進行配置。

網絡可以在每個時隙中使用不同的下行Tx波束集或重復來發送尋呼。

每個PO可以配置多個尋呼機會，無論尋呼消息或?qū)ず糁甘酒魇欠裨赑O中進行波束掃描，內容都待定。無論P(yáng)O中尋呼消息的波束掃描如何，UE都應該知道每個PO的尋呼機會，以便正確檢測尋呼DCI，并且每個機會都應該是時域中的mini時隙。換句話說，UE可以在每個PO內的每個mini時隙執行尋呼DCI的盲檢測。如果UE執行基于SSB的測量并識別最佳接收的SSB索引，則UE可以簡單地檢測PO中相關聯的尋呼DCI。

對于波束賦形的尋呼傳輸，有以下兩種選擇。

Option 1：尋呼信息（帶有尋呼DCI）可以通過波束掃描方式以PO的形式傳輸。

Option 2：尋呼DCI可以通過波束掃描在PO中傳輸。尋呼DCI表示尋呼消息的下行定時（例如，尋呼消息可以在非PO的子幀中傳輸）

另一方面，為了減少下行信令開銷，必須決定尋呼指示是否觸發UE波束報告。必須確定尋呼指示是包含在DCI中，還是包含在非調度物理信道中，即專用序列中?；趯?zhuān)用序列的尋呼指示可能存在一定的虛警概率；因此，DCI內的尋呼指示似乎更好，因?yàn)樗鼛缀鯖](méi)有虛警的可能性。使用尋呼指示觸發UE波束報告在下行資源效率方面可能有一些好處，因?yàn)檫@種機制可以防止尋呼消息的不必要的波束掃描。UE觸發beam報告的方式如下：

l?當接收到尋呼指示時，UE可以發送UE反饋

l?通過檢測上行接收到的信號，gNB可以識別需要尋呼消息的UE的方向

l?gNB僅向目標方向發送尋呼消息

對于這種部署，尋呼指示器應設計良好，以避免浪費反饋傳輸?shù)?/span>上行資源。如果尋呼指示器是專門設計的，那么這種機制有望提供系統效率。

尋呼分為兩種類型：即將到來的呼叫和SIB更新。對于即將到來的基于呼叫的尋呼，尋呼消息由NR?PDCCH承載的DCI調度，并在相關的NR?PDSCH中傳輸。

1） 來電尋呼

盡管RRC_IDLE中的UE是按跟蹤區域尋呼的，跟蹤區域可能由多個小區組成，如eMTC/NB IoT中的討論，但一些無線空口信息，如波束索引、小區或覆蓋擴展級別，可以添加到RAN核心網絡信令中。然后，gNB可以為每個小區或每個子小區尋呼RRC_IDLE UE，而不是跟蹤區域，因?yàn)槿绻@些UE是靜止的，gNB能夠獲得RRC_IDLE UE的知識。因此，當預期UE靜止時，即使小區作為波束掃描部署，網絡也只能針對特定波束方向?qū)ず鬠E。如果此類信息不可用，則需要在每個跟蹤區域呼叫UE。這意味著，如果小區是通過波束掃描實現的，則尋呼需要在多個波束上傳輸，并且跟蹤區域中的每個小區都需要采用掃描方式。如果此信息可用于gNB的尋呼，則根據UE的情況，可以應用不同的處理，如僅波束方向。

在毫米波等寬帶系統中，ADC是RX射頻鏈中功耗最高的組件，窄帶射頻的預指示有助于節能。指示后接收實際更寬的尋呼效果更好，例如“開/關”指示基于窄帶，可通過類似于“PHICH”的特殊1比特下行鏈路信號實現。類似于eMTC方案，這種下行小比特傳輸方法可以推廣。如果指示“開”，則需要從窄帶射頻到寬帶射頻的一些射頻切換周期。之后，UE可以通過寬帶PDSCH接收更詳細的尋呼內容。雖然通用的“開/關”位指示在技術上更適合于所需的最小功耗帶寬，但由于一致認為尋呼是通過PDCCH和PDSCH實現的，一些最簡單的修改方法是在窄帶PDCCH和寬帶PDSCH之間有一些RF切換周期。然后，可以使用窄帶ADC較小的ADC功耗來接收PDCCH。窄帶PDCCH仍應具有頻率分集傳輸。

對于RRC_Connect的UE，由于網絡準確地知道每個小區或小區內的UE位置，因此不需要將UE ID作為尋呼消息發送。RRC_CONNECTED中的未來呼叫通過以下方式實現。

UE配置有DRX循環，并定期喚醒用于PDCCH接收。如果有來自下行的消息，gNB將采取以下操作。

l?如果TA定時器仍然有效，網絡只發送包含數據的PDCCH和相應的PDSCH。沒有尋呼消息。

l?如果TA定時器無效，網絡發送PDCCH以觸發隨機接入（=由PDCCH命令啟動的隨機接入流程）。沒有尋呼消息。

針對RRC_INACTIVE的UE行為有以下結論：

1. 通過RAN啟動的通知和CN啟動的尋呼，可以到達處于非活動狀態的UE。RAN和CN尋呼場合重疊，使用相同的尋呼/通知機制。

2.?RAN節點可以使用RAN配置的尋呼DRX周期（可能是特定于UE的配置）配置處于非活動狀態的UE。

RRC_INACTIVE UE同時支持“CN發起的尋呼”和“RAN發起的通知”。對于這兩種情況，尋呼/通知機制需要相同。在RRC_IDLE中，提出了利用靜止情況下的網絡通知對尋呼消息進行UE特定調整的可能性。在RRC_INACTIVE中，網絡可以更清楚地了解UE波束/子小區的情況。因此，RRC_IDLE的相同設計可用于RRC_INACTIVE。

1） SIB更新

對于RRC_IDLE, RRC_CONNECTED 和RRC_INACTIVE. ，SIB更新很常見。一個小區中的所有UE都將監控SIB更新的尋呼消息，并在有更新通知時獲取更新的SIB。在LTE中，RRC_IDLE UE和RRC_CONNECTED UE的監控行為是不同的。RRC_IDLE UE根據每個DRX周期的尋呼時機監控尋呼消息，RRC_CONNECTED的UE監控尋呼消息直到實現，因?yàn)镾IB更新的尋呼在所有尋呼場合都很常見。典型的實現方式是接收與DRX周期一致。

從降低開銷的角度來看，使用PBCH進行SIB更新是一個合理的選擇。在長時間的DRX情況下，由于不準確振蕩器的時鐘漂移，UE需要接收同步信號和PBCH以獲得SFN。如果在PBCH中嵌入SIB更新，則可以減少延遲和功耗。如果與UE專用尋呼相比，PBCH被單獨定時發送，則UE需要喚醒兩次，以便在PBCH中對即將到來的呼叫進行尋呼，并對SIB更新進行尋呼。這會增加功耗。因此，對即將到來的呼叫的尋呼應該發送到PBCH的相同或接近的時隙。由于協議使用PDCCH來呼叫尋呼，因此在PDCCH中發送SIB更新尋呼可以最大限度地減少UE與網絡保持同步時的喚醒時間。
