前言

今天來到Koolshare評測室的是群暉的DS1621+，這是一款帶PCIe插槽，擁有強大性能的桌面級6盤位網絡存儲數據中心，專為存儲與保護數據資產而設計。對比于DS1618+，DS1621+新增了兩個M.2 插槽，CPU由原先的Intel Atom C3538（四核心四線程/主頻2.1GHz）升級為AMD Ryzen V1500B（四核心八線程/主頻2.2GHz），性能再次提升，下面為大家?guī)?lái)這款NAS的評測

▲本次測試使用的硬盤是SNV3400 SSD和WD40EFRX 4TB HDD。WD40EFRX 4TB屬于WD Red Plus系列，采用CMR技術，專為多用戶環境和高工作負荷率而設計，NASware 3.0技術，可在多盤位NAS機箱中保持可靠的性能，實現最佳可靠性和系統可擴展性。而Synology SNV3400 NVMe SSD專為在全天候多用戶環境中處理嚴苛的緩存工作負載而設計。其穩定、一致的 I/O 性能可提高系統響應能力，并加快頻繁訪問數據的處理速度，從而在Synology NAS上提供簡化的存儲體驗，同時盡可能減少服務中斷

▲產品規格


開箱

▲DS1621+屬于Plus系列，是DS1618+的升級款。采用牛皮紙盒子包裝，正面右上角張貼了NAS的型號和規格

▲側面的黑色的標簽上闡述了DS1621+的產品規格

▲包裝盒采用上下層設計，配件盒位于上層正中央

▲配件盒中裝有電源線、網線、說明書等等

▲配件盒中所有附件一覽。有RJ-45網線兩根、交流電源線一根、硬盤托盤鑰匙兩把、快速安裝手冊兩本、用于固定2.5寸硬盤的螺絲28顆

▲超五類屏蔽網線特寫，DS1621+隨機附贈了兩根超五類屏蔽網線

▲下層則是被泡沫袋包裹的DS1621+本體

▲最后拿出被泡沫袋包裹的DS1621+本體。DS1621+是一臺具備SSD緩存加速功能的高性能NAS


外觀

▲DS1621+的正面。中間是硬盤倉，裝有六塊托盤鎖的硬盤托盤。上側從左往右分別是狀態指示燈，警報指示燈、帶LED指示燈的電源開關、網絡指示燈。下側靠右是一個USB3.0接口，可以將外接硬盤或其他USB設備連接到DS1621+

▲使用附件中的鑰匙旋轉托盤鎖來鎖定硬盤托盤，能保護硬盤工作時不被意外抽出

▲DS1621+背面。最上方左側是一個C14電源插孔，右側是是兩個9cm系統風扇（尺寸92 x 92 x 25mm）。下方是兩個eSATA接口（紅色）。最下方從左往右分別是兩個USB3.0接口（藍色）、四個千兆LAN口、reset按鈕、兩個eSATA接口（黑色）。DS1621+還提供了一個半高的PCIe插槽

1.狀態指示燈
2.警報指示燈
3.電源按鈕
4.網絡指示燈
5.硬盤狀態指示燈
6.硬盤托盤
7.USB 3.0 端口
8.硬盤托盤鎖
9.電源端口
10.風扇
11.PCI Express 擴充插槽
12.Kensington 安全插槽
13.USB 3.0 端口
14.LAN 端口
15.RESET 按鈕
16.eSATA 端口

▲左側的Synology logo做了開窗處理，有利于PCIe設備散熱。NAS體積（高x寬x深）為166mm x 282mm x 243mm

▲最后是DS1621+的底部。圖中底部中央正方形蓋板中是內存模塊倉，左上角留有Console口


拆解

▲抽出D6型硬盤托盤

▲擰下DS1621+背部的6顆螺絲，分離外殼

▲鐵質外殼，非常的厚實。外殼一側采用開孔設計，另一側用貼紙將孔洞封堵

▲電源功率最大250W，通過80 Plus銅牌認證，制造廠商是臺達電子

▲拆下風扇所在的IO接口擋板。DS1621+的風扇采用4pin PWM調速，不再是DS1618+的3pin 電壓調速，想要自行更換風扇的小伙伴要注意

▲風扇型號為FD129225EB-N，規格為12V 0.32A，尺寸為92mm x 92mm x 25mm。制造廠商是元山科技

▲繼續拆掉NAS底部金屬蓋

▲拿掉PCB主板

▲拆下邊緣的PCIe轉M.2擴展卡

▲M.2擴展卡上連接口為PCIe x2，2個M.2分別使用PCIe3.0 x1

▲SATA Riser卡一覽

▲PCB主板背面一覽，提供兩個SO-DIMM DDR4內存插槽，其中一個內存插槽已預裝群暉原廠內存模塊

▲群暉原廠的內存是純ECC內存（UDIMM），規格為DDR4 2666，1.2V電壓，三星顆粒，容量大小為4GB

▲拆掉內存后的PCB主板背面一覽

▲ASM1806，PCIe Gen2 Packet Switch芯片

▲RTL8111H，千兆網卡，制造廠商是Realtek。這里四個RTL8111H對應背部IO接口中的四個RJ45端口

▲來到PCB主板正面，首先取下板載啟動FLASH。板載啟動FLASH使用了U盤的主控。走USB協議和主板鏈接

▲FLASH芯片是MX30LF1G18AC，容量為128MB，裝有群暉DSM操作系統。制造廠商是MXIC

▲RT3663BM，CPU PWM電源管理芯片，是一個可工作于4/3/2/1相(VDD)+2/1/0相(VDDNB)的PWM控制器

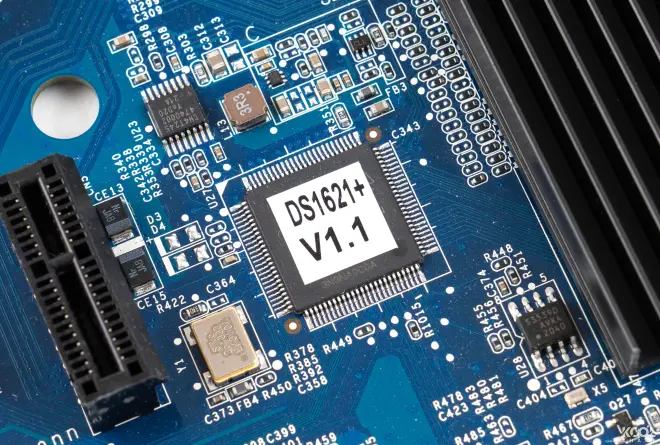

▲加密芯片，存儲了群暉一部分出廠信息

▲16F18345，單片機芯片，制造廠商是Microchip。為NAS的指示燈服務

▲JMB585，PCIe3.0 X2轉SATA 3.0 x5芯片，制造廠商是JMicron

▲揭掉主板正面的黑色散熱片

▲PCB主板正面一覽。DS1621+提供了一條PCIe3.0 x8插槽，但是實際帶寬只有PCIe3.0 x4

▲這顆就是AMD Ryzen V1500B SOC，擁有16條PCIe3.0，14nm工藝，12-25W TDP，四核心八線程，主頻為2.2GHz。沒有集成GPU

▲芯片簡單示意圖。Ryzen V1500B原生有兩個SATA，可惜的是DS1621+并沒有使用


HDD+SSD

▲本次為DS1621+準備的HDD是紅盤WD40EFRX 4TB，屬于WD Red Plus系列，采用CMR技術，5400RPM，泰國制造

在這里簡單提一下WD Red、WD Red Plus、WD Red Pro的區別
WD Red系列，2TB—6TB采用SMR技術，5400RPM
WD Red Plus系列，1TB—14TB全系采用CMR技術，5400RPM
WD Red Pro系列，2TB—14TB全系采用CMR技術，7200RPM

▲背面一覽。PCB板通過螺絲固定在盤體上

▲拆下PCB主板，PCB主板與盤體電路采用公母座互聯，之間有一層泡棉作為緩沖

▲PCB主板正面一覽。NT5TU32M16FG-AC，DRAM緩存，大小為64MB，來自南亞；主控為88i1047，制造廠商是Marvell

▲WD Red Plus系列NAS盤規格一覽

▲Synology SNV3400 400G專為系統緩存而構建，可在要求苛刻的全天候環境中提高隨機I/O性能并減少延遲。它提供耐用緩存體驗，具有205000/40000次以上的4K隨機讀/寫IOPS和500TBW耐久性評級，適用于多用戶環境、多媒體后期制作和數據庫應用程序。群暉DS1621+內置兩個M.2 NVMe 2280 SSD插槽，這里為其準備了兩塊SNV3400 400G

▲DS1621+的M.2插槽位于機內左側，將Synology SNV3400 400G安裝好。如果需要給SSD加散熱片的話需要注意散熱片高度，高度太高會影響HDD插入

▲WD40EFRX 4TB硬盤專為NAS系統而優化，其采用的獨特算法，能在NAS和RAID環境中實現性能和可靠性的完美平衡

DSM

▲在信息中心里可以查看CPU型號、核心數、主頻以及NAS當前安裝的內存容量等信息

▲DS1621+的四個LAN口都是千兆速率

▲可以看到安裝的所有硬盤，6塊WD40EFRX 4TB HDD和兩塊Synology SNV3400 400G

▲儲存池只能使用6塊WD40EFRX 4TB HDD來創建，可以組建RAID 5

▲Synology SNV3400 400G SSD只能組建RAID 1來作為緩存


應用場景

▲電腦上透過DS1621+的ISCSI外掛儲存，直接使用Adobe軟件對NAS中的照片進行修改，利用DS1621+擴展的10G網卡，可以獲得和在本地相差無幾的體驗。這樣一來就可以為自己的PC獲取額外的存儲空間，儲存大量影音與照片。對于一些影樓或者個人工作室而言，DS1621+是Adobe文件的最佳數據備份解決方案之一

▲根據自己的需求，設定ISCSI外掛儲存空間的大小

▲PC側使用ISCSI發起程序連接到DS1621+

▲這時候就能發現這塊磁盤了，創建新的分區

▲10T的ISCSI外掛儲存空間這個時候就創建完成了，可以將大量的圖片文件存放在ISCSI外掛儲存中

▲在ISCSI外掛儲存里存放91張RAW格式圖片文件，總?cè)萘看笮?0.4GB

▲將它們導入Lightroom只需要5秒左右的時間，讀取速度非常給力

▲因?yàn)閗oolshare評測室經常需要測評各種各樣的無線路由器，所以有一個本地測速服務器是非常方便的。使用群暉DS1621+就可以搭建一個穩定的測速環境，節省一個千兆的寬帶費用

▲首先安裝群暉的Web Station來搭建測速網站

▲繼續安裝PHP 7.4

▲下載Speedtest軟件包（鏈接：https://pan.baidu.com/s/1mkMWsS9md3KtpHgbl-hObA??提取碼：x8ox ）上傳到Web文件夾下

▲打開Web Station套件，點擊PHP 設置，編輯Default Profile配件文件，勾選openssl

▲接著點擊虛擬主機，新增—基于端口—HTTP，端口可以自定義。繼續選擇Speedtest文件包所在目錄。

▲最后PHP選擇7.4，確定

▲輸入NAS IP:60就能進入測速頁面了，基本跑滿千兆LAN口

▲iPhone 12搭配Aruba AP555，測試一下iPhone 12無線網卡的吞吐能力

▲群暉的Active Backup for Business可以隨時備份我的個人電腦。作為一個硬件發燒友，需要經常裝機的我，再也不需要煩惱系統重裝的耗時耗力了

▲安裝好Active Backup for Business套件后，點擊激活，激活后可以就能來到主界面了

▲在開始對我們的電腦備份之前，首先要在需要備份的電腦端安裝ActiveBackup for Business Agent（下載地址）

▲填入DS1621+的IP地址和用戶名密碼

▲連接完成后點擊確定即可。Agent會做一個自動的默認配置，剩下操作都在NAS上完成。這種簡單化的部署，對于企業IT來說非常方便的。在客戶端安裝完Agent后，就可以在NAS側統一管理了

性能測試

6塊WD40EFRX 4TB HDD組建RAID 5，使用萬兆網卡

▲向NAS中上傳文檔，此時DS1621+的寫入速度為852MB/s左右

▲從NAS中取回文檔，此時DS1621+的讀取速度為860MB/s左右

▲掛載ISCSI儲存后，CrystalDiskMark測試

6塊WD40EFRX 4TB HDD組建RAID 5 + 兩塊Synology SNV3400 400G緩存，使用萬兆網卡

▲向NAS中上傳文檔，此時DS1621+的寫入速度為836MB/s左右

▲從NAS中取回文檔，此時DS1621+的讀取速度為761MB/s左右

▲掛載ISCSI儲存后，CrystalDiskMark測試

▲將緩存的跳過連續IO選項的勾去掉，檢測M.2 SSD性能

▲向NAS中上傳文檔，此時DS1621+的寫入速度為547MB/s左右

▲從NAS中取回文檔，此時DS1621+的讀取速度為861MB/s左右

▲掛載ISCSI儲存后，CrystalDiskMark測試。測試結果受到M.2插槽帶寬和SNV3400 SSD自身性能的影響

總結

硬件部分：DS1621+搭載AMD Ryzen V1500B四核心CPU和4GB ECC內存（最高可以支持32G），性能方面是毋庸置疑的強大。由于AMD Ryzen V1500B沒有集成GPU，有4k視頻需求的用戶最好自己準備Apple TV這類的視頻盒子

散熱方面：DS1621+采用了全新的4pin FD129225EB-N 9cm風扇，雖然低轉速模式下靜謐性不錯，但是高轉速下很吵。對噪音敏感的用戶可以自行更換風扇

儲存部分：DS1621+支持安裝6塊3.5寸硬盤或者2.5寸SSD，可建立較高安全的RAID 5保護，同時享有M.2 NVMe SSD緩存而不占用3.5英寸硬盤的數據存儲空間。使用DS1621+背部的兩個eSATA接口，還能連接兩臺Synology DX517擴展柜，最高可擴充至16個硬盤，能帶來更大的儲存空間

網卡部分：內建的四個千兆網卡支持鏈路聚合和SMB3多通道，能有效提升辦公效率。除此之外，DS1621+還可以使用PCIe插槽來安裝萬兆網卡，支持更高效的萬兆網絡，顯著改善現有工作流

已知問題：群暉原廠E10M20-T1二合一適配器卡在DS1621+上無法識別，期待群暉更新系統來解決
