某日，一位鍵友發來消息，說收了一把蘋果M0110鍵盤，想把妙控的主控塞進去，來個舊瓶裝新酒。

討論好改裝方案以后，就收到了一個包裹。

同城還發順豐的土豪。

沾光摸摸上古神器。

后面接口跟電話線的類似。

厚度驚人，可發揮的空間很大。

前面也很高，沒有掌托的話估計不會太舒服。

同行一起收到的，用來拆內臟的妙控鍵盤。

對比之下，更能感受到科技的進步啊！

底面，缺個墊腳。

妙控內部

妙控的主控部分

妙控的電池，700多毫安。

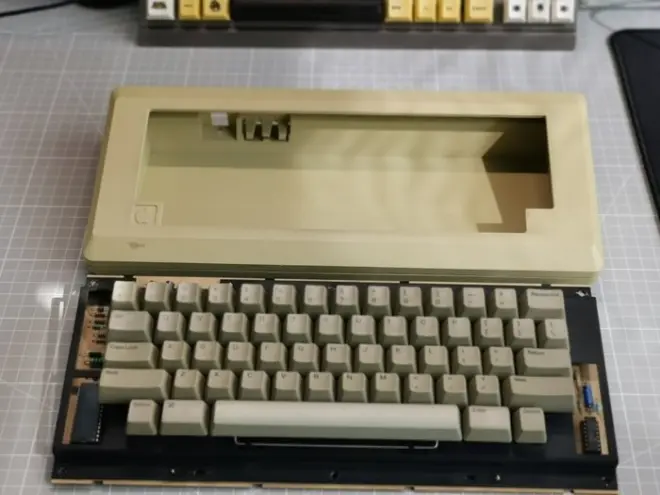

M0110很好拆，背面5顆明晃晃的螺絲擰開以后，上蓋就下來了，沒有一個卡扣。

掏出PCB。

PCB上的蘋果LOGO

BMW？哈哈

固定PCB的螺絲，竟然有一顆擰歪了……導致螺絲不能擰到底。這真的是蘋果當年的品控？

一通吸吸以后，取下PCB。PCB上面的灰塵痕跡，配上軸體的位置，感覺像一個個小鬼魂？哈哈哈哈

拆開后，發現有兩顆軸體的外殼是斷的。通知甲方爸爸，甲方爸爸說買了軸體發給我。

妙控的電池太薄了，所以選擇了相對比較保守且暴力的拆解方式。不要問我為什么不直接把電池撕下來……當年撕IPHONE電池冒過煙……

在抽屜里翻出一塊IPHONE4的電池，發現跟妙控電池的插頭一樣，容量確實妙控電池的2倍。欣喜的以為可以直接替換，但是壓抑住內心的激動，還是先測試了一下電池接口的電極，果然，兩者是反的……幸虧沒有直接懟上去。

大寫鍵的軸體是帶鎖的，需要換成普通軸體。下面那個小黃色的東西就是鎖定裝置，拆除的話，就可以變成無鎖軸體了。不過，由于后續還有軸體發過來，所以這個軸體還保留鎖定功能，當做鍵盤的電源開關用。

根據后面插口的位置，設計一個開關軸體轉接座。

第一版，失敗。

上面白色是第二版，還是不完美，所以在第三版上改變了結構。

測試后比較完美了，微調以后就打印正式版了。

原有接口沒法直接使用，所以買了一段延長線。結果延長線質量過?！瓗Я藗€金屬外殼，犧牲一把水口鉗，把外殼破拆下來。然后修正接頭外圍的膠皮，以便插入外殼后面的縫隙中。

國慶假期回來以后，收到了用來替換的軸體，結果發現，兩者軸心長度不同……M0110的軸心要長一些……

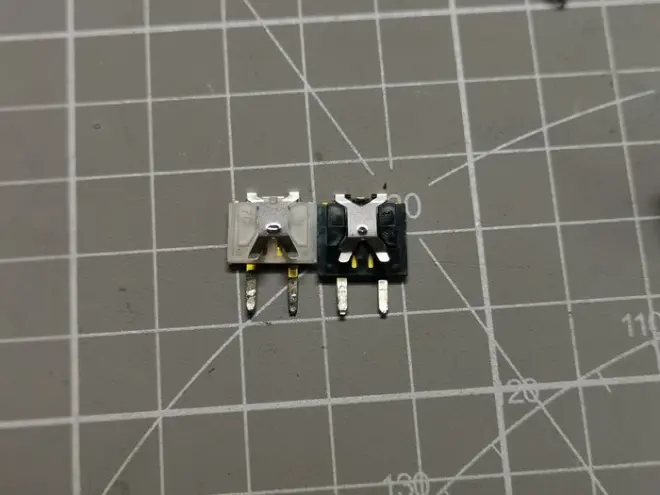

打開以后，發現內部也有細微差別，左邊為短軸新的底殼，右面為M0110的軸體底殼。

左邊為短軸心的內部彈片，右邊為M0110的。

底殼針腳位置的凹陷形狀不同，可以用來區分兩種軸體。

好在兩者的軸心內部形狀是一樣的，所以最后的解決辦法就是降M0110的軸心和彈簧換到新發來的軸體上去。

不過，因禍得福，發現大寫鍵用的軸心高度確實矮的。

觀察大寫鍵的鍵帽可以發現，他于右邊普通鍵帽的菊花高度不同。

裝上以后，意外的完美了……哈哈哈

PCB飛線……天真的以為，可以將導線焊在薄膜上，結果……烙鐵一上去就燙漏了……哈哈哈

最后只能將原有的接口去掉，將到導線直接焊接到PCB上，好在插口的2個針腳對應薄膜上的一個針腳，所以操作空間相對寬裕一點，不過也還是挺緊張的。

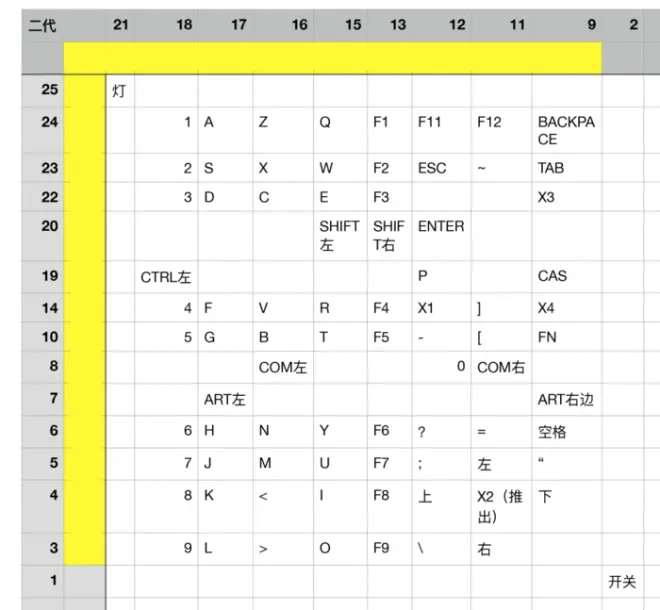

根據甲方爸爸提供的愛心小表格制作飛線示意圖。

其中的幾個按鍵根據甲方爸爸的要求進行了重新定義。

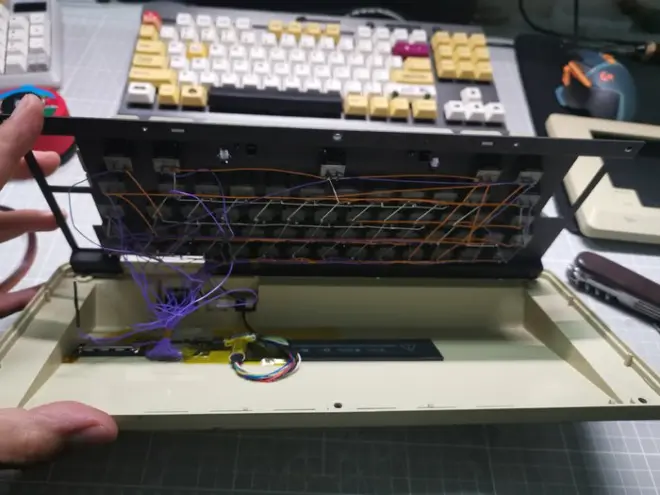

飛線的過程就不細表了……最郁悶的是都飛好以后，發現有好多軸體是失靈的……幸虧后發過來的軸體有很多富余，不然都沒得替換了……

最總版的開關轉接座以及插口。

補上一個墊腳……毫無原廠痕跡，哈哈哈

最后改完的樣子……恩……好像把開頭那張照片直接貼上，也看不出什么區別……
